安全閥

A38Y、A43H、A37H雙聯彈簧式安全閥
A38Y、A43H、A37H雙聯彈簧式安全閥
產品型號：A38Y、A43H、A37H
口徑(DN)：50~150(mm)
壓力(PN)：1.6~4.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品用途
    A38Y、A43H、A37H型雙聯彈簧式閥是在Y型接頭上裝設兩個同樣規格的A48Y或A47H型閥而構成,適用于工作溫度≤350℃的蒸汽、水等介質的設備和管路上。作為超壓保護裝置。

    產品特點
    1、全啟式結構，排量大
    2、閥瓣處設有反沖盤部件
    3、帶提升扳手可定期檢驗閥門開啟的靈活性
    4、整定壓力偏差小，可達±3%
    5、啟閉壓差≤15%
    6、選用的彈簧鋼，保證彈簧的壽命和穩定性
    7、平面結構的閥瓣和閥座易于維修和重新加工

    執行標準
    A38Y、A43H、A37H型雙聯彈簧式閥執行標準
    設計規范 GB/T 12243
    結構長度 GB/T 12221
    法蘭連接 JB/T 79
    試驗與檢驗 GB/T 12242
    產品標識 GB/T 12220
    供貨規范 JB/T 7928

    產品型號
    A43Y-16C(25,40)、A38Y-16C(25,40)、A37Y-16C(25,40)

    整定壓力等級
    A38Y、A43H、A37H型雙聯彈簧式閥整定壓力等級
    公稱壓力(MPa) 整定壓力等級
    1.6 0.06～0.1 0.1～0.16 0.16～0.25 0.4～0.6 0.6～0.8 0.8～1.0 1.0～1.3 1.3～1.6
    2.5 1.3～1.6 1.6～2.0 2.0～2.5
    4.0 1.3～1.6 1.6～2.0 2.0～2.5 2.5～3.2 3.2～4.0

    閥選用條件
    1、公稱通徑的選擇 閥的公稱通徑應根據被保護系統所必需的排放量來確定。即所選用閥的額定排量應大于必需排放量。被保護系統所需的排放量是指系統發生異常超壓時為防止過分超壓所必需排出的介質量，它是由系統或設備的工作條件、容量以及可能引起超壓的原因等因素來決定。
    2、材質的確定 閥的材質應考慮介質的工作溫度、工作壓力，介質特性及材料的工藝性、經濟性等多種因素。一般情況下用戶可根據本公司提供的閥樣木屮列舉的不同型號閥的工作溫度、壓力范圍以及使用介質進行選用。對材質有特殊要求時，可在訂貨時與本公司商定解決。
    3、特殊結構閥的選用
    (1)帶散熱器閥 這種類型閥一般是用于介質溫度較高的場合，以便于降低彈簧腔室的溫度。通常當封閉式閥使用溫度超過300℃以及開放式閥使用溫度超過350°C時，應選用帶散熱器結構閥。
    (2)波紋管閥（背壓平衡式閥） 對承受附加背壓的閥，而且其背壓變化童超過整定壓力10%時，應選用這種閥。另外對使用于有腐蝕、有毒介質的閥，為防止彈簧及導向機構受介質腐蝕，也應選用波紋管閥。
    (3)氣控碟型閥 對高溫高壓閥，需要人為控制開啟壓力時，可利用氣缸功能操作，應選用氣控蝶型閥。

    主要性能參數
    A38Y、A43H、A37H型雙聯彈簧式閥主要性能參數
    型號 鑄鋼型

    口徑范圍 DN15～DN400
    適用溫度 ≤350°C
    適用介質 水、蒸汽、油品
    材料 1、閥座 2Cr13
    2、閥體 WCB
    3、調節圈 2Cr13
    4、反沖盤 2Cr13
    5、閥瓣 2Cr13
    6、導向套 2Cr13
    7、閥蓋 WCB
    8、彈簧 50CrVa
    9、閥桿 2Cr13
    10、扳手 ZG200
    11、調整螺桿 45#鋼
    12、保護罩 ZG200
    密封面材料 堆焊Co基硬質合金 堆焊Co基硬質合金


    主要外形連接尺寸

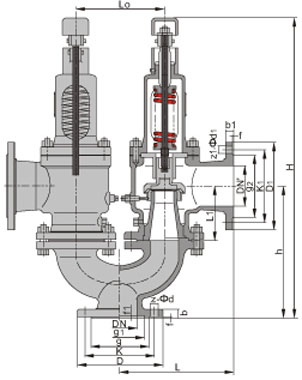

    A37型雙聯彈簧式閥主要外形連接尺寸圖

    A37型雙聯彈簧式閥主要外形連接尺寸(mm)
    公稱通徑
    DN(mm)    		 尺 寸 Dimensions(mm)
    L L1 B DN' do
    50 115 225 165 32 2×25
    80 140 310 205 65 2×50
    100 160 355 255 80 2×65
    125 170 410 260 100 2×80
    150 190 430 275 125 2×100

    A43型雙聯彈簧式閥主要外形連接尺寸(mm)
    公稱通徑
    DN(mm)    		 尺 寸 Dimensions(mm)
    L L1 B DN' do
    50 115 225 165 32 2×25
    80 135 295 190 50 2×40
    100 160 352 255 80 2×65
    125 170 410 260 100 2×80
    150 190 430 275 125 2×100

    A38型雙聯彈簧式閥主要外形連接尺寸(mm)
    公稱通徑
    DN(mm)    		 尺 寸 Dimensions(mm)
    L L1 B DN' do
    50 115 225 165 40 2×20
    80 135 295 190 65 2×32
    100 160 365 265 80 2×40
    150 195 415 275 125 2×65

    閥的安裝要求
    1、閥應垂直安裝，并應裝設在壓力容器液面以上氣相空間部分，或裝設在與壓力容器氣相空間相連的管道上。
    2、壓力容器與閥之間的連接管和管件的通孔，其截面積不得小于閥的進口截面積，其接管應盡量短而直。
    3、壓力容器一個連接口上裝設兩個或兩個以上的閥時，則該連接口入口的截面積，應到少等于這些閥的進口截面積總和。
    4、閥與壓力容器之間一般不宜裝設截止閥門。但在特殊場合為實現不停產，實施閥的校驗和檢修，《鍋規》規定可在閥與壓力容器之間裝設截止類閥門。但閥門保證全開(加鉛封或鎖定)，截止閥的結構和通徑應不妨礙閥的泄放。
    5、閥裝設位置，應便于檢査和維修，閥一般每年到少應校驗一次。
    警告！閥與容器之間裝設截止閥經領導審批，制訂防范措施。
    聲明：本文中所有文字、數據、圖片均只適用于參考，A38Y、A43H、A37H雙聯彈簧式安全閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
