安全閥

A41Y、KA41Y彈簧微啟封閉式安全閥
A41Y、KA41Y彈簧微啟封閉式安全閥
產品型號：A41Y、KA41Y
口徑(DN)：20~300(mm)
壓力(PN)：1.6~10.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品用途
    A41Y、KA41Y彈簧微啟封閉式閥是一種用于無害及非易燃易爆液體介質的管道及容器等設備作為超壓保護的終保護裝置，該類型閥采用彈簧直接載荷式，法蘭連接，整體封閉式結構。

    產品特點
    1、整定壓力偏差小，可達±3%
    2、啟閉壓差≤15%
    3、選用的彈簧鋼，保證彈簧的壽命和穩定性
    4、平面結構的閥瓣和閥座易于維修和重新加工

    執行標準
    A41Y、KA41Y彈簧微啟封閉式閥執行標準
    設計規范 GB/T 12243
    結構長度 GB/T 12221
    試驗與檢驗 GB/T 12242
    產品標識 GB/T 12220
    供貨規范 JB/T 7928


    產品型號
    A41Y-16C(25,40,64,100)、A41Y-16P(25P,40P,64P,100P)、A41Y-16R(25R,40R,64R,100R)、A41Y-16R3(25R3,40R3,64R3,100R3)
    KA41Y-16C(25,40,64,100)、KA41Y-16P(25P,40P,64P,100P)、KA41Y-16R(25R,40R,64R,100R)、KA41Y-16R3(25R3,40R3,64R3,100R3)


    整定壓力等級

    A41Y、KA41Y彈簧微啟封閉式閥整定壓力等級
    公稱壓力(MPa) 整定壓力等級
    1.6 0.06～0.1 0.1～0.16 0.16～0.25 0.4～0.6 0.6～0.8 0.8～1.0 1.0～1.3 1.3～1.6
    2.5 1.3～1.6 1.6～2.0 2.0～2.5
    4.0 1.3～1.6 1.6～2.0 2.0～2.5 2.5～3.2 3.2～4.0
    6.4 2.5～3.2 3.2～4.0 4.0～5.0 5.0～6.4
    10.0 3.2～4.0 4.0～5.0 5.0～6.4 6.4～8.0 8.0～10.0

    閥選用條件
    1、公稱通徑的選擇 閥的公稱通徑應根據被保護系統所必需的排放量來確定。即所選用閥的額定排量應大于必需排放量。被保護系統所需的排放量是指系統發生異常超壓時為防止過分超壓所必需排出的介質量，它是由系統或設備的工作條件、容量以及可能引起超壓的原因等因素來決定。
    2、材質的確定 閥的材質應考慮介質的工作溫度、工作壓力，介質特性及材料的工藝性、經濟性等多種因素。一般情況下用戶可根據本公司提供的閥樣木屮列舉的不同型號閥的工作溫度、壓力范圍以及使用介質進行選用。對材質有特殊要求時，可在訂貨時與本公司商定解決。
    3、特殊結構閥的選用
    (1)帶散熱器閥 這種類型閥一般是用于介質溫度較高的場合，以便于降低彈簧腔室的溫度。通常當封閉式閥使用溫度超過300℃以及開放式閥使用溫度超過350°C時，應選用帶散熱器結構閥。
    (2)波紋管閥（背壓平衡式閥） 對承受附加背壓的閥，而且其背壓變化童超過整定壓力10%時，應選用這種閥。另外對使用于有腐蝕、有毒介質的閥，為防止彈簧及導向機構受介質腐蝕，也應選用波紋管閥。
    (3)氣控碟型閥 對高溫高壓閥，需要人為控制開啟壓力時，可利用氣缸功能操作，應選用氣控碟型閥。

    主要性能參數
    A41Y、KA41Y彈簧微啟封閉式閥主要性能參數
    型號 鑄鋼型
    A41Y-C    		 304不銹鋼型
    A41Y-P    		 316不銹鋼型
    A41-R    		 316L不銹鋼型
    A42Y-R3
    口徑范圍 DN15～DN300
    適用溫度 ≤200°C
    適用介質 水、蒸汽、油品 腐蝕性介質 腐蝕性介質 腐蝕性介質
    材料 1、閥座 2Cr13 CF8 CF8M CF3M
    2、閥體 WCB CF8 CF8M CF3M
    3、調節圈 2Cr13 304SS 316SS 316L
    4、閥瓣 2Cr13 304SS 316SS 316L
    5、導向套 2Cr13 304SS 316SS 316L
    6、閥蓋 WCB CF8 CF8M CF3M
    7、彈簧 50CrVa 50CrVa包覆TEFLON 50CrVa包覆TEFLON 50CrVa包覆TEFLON
    8、閥桿 2Cr13 2Cr13 316SS 316L
    9、調整螺桿 45#鋼 2Cr13 2Cr13 2Cr13
    10、保護罩 ZG200 ZG200 ZG200 ZG200
    密封面材料 堆焊Co基硬質合金 堆焊Co基硬質合金 堆焊Co基硬質合金 堆焊Co基硬質合金


    主要外形連接尺寸

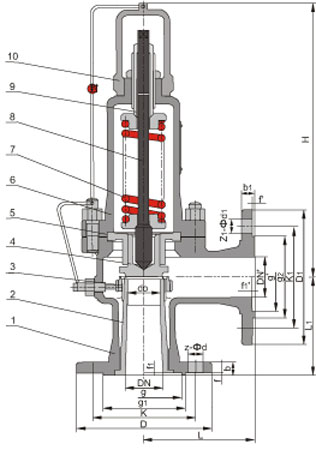

    A41Y、KA41Y彈簧微啟封閉式閥主要外形連接尺寸圖

    A41Y、KA41Y彈簧微啟封閉式閥主要外形連接尺寸(mm)
    公稱壓力 公稱通徑 do DN L L1 ≈

    1.6MPa

    2.5MPa

    		 20 15 20 100 85 276
    25 20 25 100 85 276
    32 25 32 115 100 285
    40 32 40 120 110 292
    50 40 50 135 120 370
    65 50 65 140 130 375
    80 65 80 160 135 373
    100 80 100 170 160 513
    125 100 125 190 190 560
    150 125 150 205 195 570
    200 150 200 240 230 717
    250 200 250 350 320 940
    300 250 300 350 320 980
    4.0MPa 20 15 20 100 85 276
    25 20 25 100 85 276
    32 25 32 115 100 285
    40 32 40 120 110 292
    50 40 50 135 120 370
    65 50 65 140 130 375
    80 65 80 160 135 373
    100 80 100 170 160 513
    125 100 125 190 190 560
    150 125 150 205 195 570
    200 150 200 240 230 717
    250 200 350 320 940
    300 250 300 350 320 980
    6.4MPa 20 15 20 100 95 268
    25 20 25 100 95 268
    32 25 32 115 105 279
    40 32 40 135 115 330
    50 40 50 160 125 360
    65 50 65 175 160 503
    80 65 80 175 160 498
    100 80 100 190 180 530
    150 100 150 280 260 657
    10.0MPa 20 15 20 100 95 268
    25 20 25 100 95 268
    32 25 32 115 105 279
    40 32 40 135 115 330
    50 40 50 160 125 360
    65 50 65 175 160 503
    80 65 80 175 160 498
    100 80 100 190 180 530
    150 100 150 280 260 657


    閥的安裝要求
    1、閥應垂直安裝，并應裝設在壓力容器液面以上氣相空間部分，或裝設在與壓力容器氣相空間相連的管道上。
    2、壓力容器與閥之間的連接管和管件的通孔，其截面積不得小于閥的進口截面積，其接管應盡量短而直。
    3、壓力容器一個連接口上裝設兩個或兩個以上的閥時，則該連接口入口的截面積，應到少等于這些閥的進口截面積總和。
    4、閥與壓力容器之間一般不宜裝設截止閥門。但在特殊場合為實現不停產，實施閥的校驗和檢修，《鍋規》規定可在閥與壓力容器之間裝設截止類閥門。但閥門保證全開(加鉛封或鎖定)，截止閥的結構和通徑應不妨礙閥的泄放。
    5、閥裝設位置，應便于檢査和維修，閥一般每年到少應校驗一次。
    警告！閥與容器之間裝設截止閥經領導審批，制訂防范措施。
    聲明：本文中所有文字、數據、圖片均只適用于參考，A41Y、KA41Y彈簧微啟封閉式安全閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
