安全閥

A46Y、A46F法蘭先導式安全閥
A46Y、A46F法蘭先導式安全閥
產品型號：A46Y、A46F
口徑(DN)：25~200(mm)
壓力(PN)：1.6~10.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品用途
    A46Y、A46F法蘭先導式閥是一種新穎結構的閥。主要用于石油天氣、化工、電力、冶金和城市燃?xì)獾阮I(lǐng)域，是受壓設備、容器 或管路上的佳超壓保護裝置。先導式閥的主要優點是變彈簧直接作用為導閥間接作用，提高了動作的靈敏度，而且主閥采用套筒活塞式，雙重密封閥座結構， 動作精 度高、重復性好、回座快、不泄漏、能帶高背壓排放、工作壽命長、工作穩定可靠，46F/Y先導式泄壓閥還可以在線調校、反復啟跳排放后，仍然能自動回 座，關閉嚴格，操作維護方便。

    產品特點
    閥座軟密封保證閥啟跳前后的良好密封性 允許工作壓力接近閥的整定壓力 較小超壓就能使主閥迅速打達到全啟狀態 閥動作性能和開啟高度不受背壓的影響 啟閉壓差可以調節 導閥不流動型結構設計減少了有害介質的排放和環境污染 可以在線檢測閥的整定壓力。

    執行標準
    A46Y、A46F法蘭先導式閥執行標準
    設計規范 GB/T 12243
    結構長度 GB/T 12221
    試驗與檢驗 GB/T 12242
    產品標識 GB/T 12220
    供貨規范 JB/T 7928

    產品型號
    A46F(Y)-16C(P,R,R3)；A46F(Y)-25(P,R,R3)；A46F(Y)-40(P,R,R3)；A46F(Y)-64(P,R,R3)；A46F(Y)-100(P,R,R3)；KA46F(Y)-16C(P,R,R3)；KA46F(Y)-25(P,R,R3)；KA46F(Y)-40(P,R,R3)；KA46F(Y)-64(P,R,R3)；KA46F(Y)-100(P,R,R3)

    整定壓力等級
    A46Y、A46F法蘭先導式閥整定壓力等級
    公稱壓力(MPa) 整定壓力等級
    1.6 0.06～0.1 0.1～0.16 0.16～0.25 0.4～0.6 0.6～0.8 0.8～1.0 1.0～1.3 1.3～1.6
    2.5 1.3～1.6 1.6～2.0 2.0～2.5
    4.0 1.3～1.6 1.6～2.0 2.0～2.5 2.5～3.2 3.2～4.0
    6.4 2.5～3.2 3.2～4.0 4.0～5.0 5.0～6.4
    10.0 3.2～4.0 4.0～5.0 5.0～6.4 6.4～8.0 8.0～10.0

    閥選用條件
    1、公稱通徑的選擇
    閥的公稱通徑應根據被保護系統所必需的排放量來確定。即所選用閥的額定排量應大于必需排放量。被保護系統所需的排放量是指系統發生異常超壓時為防止過分超壓所必需排出的介質量，它是由系統或設備的工作條件、容量以及可能引起超壓的原因等因素來決定。
    2、材質的確定
    閥的材質應考慮介質的工作溫度、工作壓力，介質特性及材料的工藝性、經濟性等多種因素。一般情況下用戶可根據本公司提供的閥樣木屮列舉的不同型號閥的工作溫度、壓力范圍以及使用介質進行選用。對材質有特殊要求時，可在訂貨時與本公司商定解決。
    3、特殊結構閥的選用
    (1)帶散熱器閥
    這種類型閥一般是用于介質溫度較高的場合，以便于降低彈簧腔室的溫度。通常當封閉式閥使用溫度超過300℃以及開放式閥使用溫度超過350°C時，應選用帶散熱器結構閥。
    (2)波紋管閥（背壓平衡式閥）
    對承受附加背壓的閥，而且其背壓變化童超過整定壓力10%時，應選用這種閥。另外對使用于有腐蝕、有毒介質的閥，為防止彈簧及導向機構受介質腐蝕，也應選用波紋管閥。
    (3)氣控蝶型閥
    對高溫高壓閥，需要人為控制開啟壓力時，可利用氣缸功能操作，應選用氣控蝶型閥。

    主要性能參數
    A46Y、A46F法蘭先導式閥主要性能參數
    型號 鑄鋼型
    WCB    		 304不銹鋼型 316不銹鋼型 316L不銹鋼型
    口徑范圍 DN25~DN200
    適用溫度 ≤200°C
    適用介質 水、油品、氣體 腐蝕性介質 腐蝕性介質 腐蝕性介質
    材料 1、閥體 WCB CF8 CF8M CF3M
    2、閥座 2Cr13/2Cr13+PTFE 304SS/304SS+PTFE 316SS/316SS+PTFE 316L/316L+PTFE
    3、導向套 304SS 304SS 316SS 316L
    4、彈簧 50CrVA 50CrVA包覆PTFE 50CrVA包覆PTFE 50CrVA包覆PTFE
    5、O型圈 viton viton viton viton
    6、閥蓋 WCB CF8 CF8M CF3M
    7、導閥 304SS 304SS 316SS 316L


    主要外形尺寸

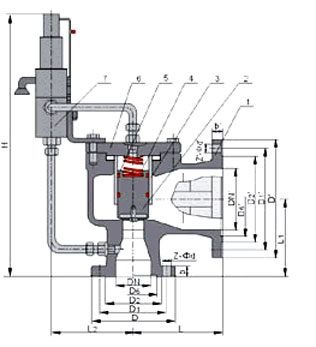

    A46Y、A46F法蘭先導式閥連接尺寸圖

    A46Y、A46F法蘭先導式閥連接尺寸
    公稱壓力 公稱
    通徑    		 do L L1 L2 H DN’
    1.6MPa
    2.5MPa    		 25 15 110 95 150 365 32
    32 20 115 100 150 375 40
    40 25 120 110 160 390 50
    50 32 135 120 160 410 65
    65 40 160 140 175 435 80
    80 50 170 135 175 451 100
    100 65 195 175 195 500 125
    125 80 210 190 220 526 150
    150 100 255 230 265 623 175
    200 125 300 260 300 690 250
    4.0MPa 25 15 110 95 150 365 32
    32 20 115 100 150 375 40
    40 25 120 110 160 390 50
    50 32 135 120 160 410 65
    65 40 160 140 175 435 80
    80 50 170 135 175 451 100
    100 65 195 175 195 500 125
    125 80 210 190 220 526 150
    150 100 255 230 265 623 175
    200 125 300 260 300 690 250
    6.4MPa 25 15 110 100 160 365 32
    32 20 130 110 160 375 40
    40 25 130 120 170 445 50
    50 32 135 130 195 460 65
    65 40 175 160 225 495 80
    80 50 175 160 225 525 100
    100 65 195 195 245 565 125
    150 100 280 265 265 610 200
    200 125 300 295 300 680 250
    10.0MPa 25 15 110 100 160 365 32
    32 20 130 110 160 375 40
    40 25 130 120 170 445 50
    50 32 135 130 195 460 65
    65 40 175 160 225 495 80
    80 50 175 160 225 525 100
    100 65 195 195 245 565 125
    150 100 280 265 265 610 200
    200 125 300 295 300 680 250

    閥的安裝要求
    1、閥應垂直安裝，并應裝設在壓力容器液面以上氣相空間部分，或裝設在與壓力容器氣相空間相連的管道上。
    2、壓力容器與閥之間的連接管和管件的通孔，其截面積不得小于閥的進口截面積，其接管應盡量短而直。
    3、壓力容器一個連接口上裝設兩個或兩個以上的閥時，則該連接口入口的截面積，應到少等于這些閥的進口截面積總和。
    4、閥與壓力容器之間一般不宜裝設截止閥門。但在特殊場合為實現不停產，實施閥的校驗和檢修，《鍋規》規定可在閥與壓力容器之間裝設截止類閥門。但閥門保證全開(加鉛封或鎖定)，截止閥的結構和通徑應不妨礙閥的泄放。
    5、閥裝設位置，應便于檢査和維修，閥一般每年到少應校驗一次。
    警告！閥與容器之間裝設截止閥經領導審批，制訂防范措施。
    聲明：本文中所有文字、數據、圖片均只適用于參考，A46Y、A46F法蘭先導式安全閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
