產品用途
A49H、A49Y電站主閥是一種新穎結構的閥。主要用于電站鍋爐、壓力容器、減溫減壓設備，是受壓設備、容器上的佳超壓保護裝置。A49H、A49Y電站主閥的主要優點是 與沖量閥配套使用，提高了動作的靈敏度和閥口徑，而且主閥采用塞式，動作精度高、重復性好、回座快、不泄漏、工作壽命長、工作穩定可靠。
產品特點
1、采用活塞結構
2、主閥設有緩沖閥，減少密封面損壞
3、密封面采用硬質合金設計，堅固耐用
執行標準
設計規范：GB/T 12243 結構長度：GB/T 12221 法蘭連接：JB/T 79 試驗與檢驗：GB/T 12242 產品標識：GB/T 12220 供貨規范：JB/T 7928
產品型號
A49H-4、A49Y-Pw5414V、A49Y-Pw543.2V、A49Y-Pw5410V、A49Y-Pw542.55V
整定壓力等級
A49H、A49Y電站主閥整定壓力等級
|
公稱壓力(MPa) |
整定壓力等級 |
|
1.6 |
0.06～0.1 |
0.1～0.16 |
0.16～0.25 |
0.4～0.6 |
0.6～0.8 |
0.8～1.0 |
1.0～1.3 |
1.3～1.6 |
|
2.5 |
1.3～1.6 |
1.6～2.0 |
2.0～2.5 |
|
|
|
|
|
|
4.0 |
1.3～1.6 |
1.6～2.0 |
2.0～2.5 |
2.5～3.2 |
3.2～4.0 |
|
|
|
|
6.4 |
2.5～3.2 |
3.2～4.0 |
4.0～5.0 |
5.0～6.4 |
|
|
|
|
|
10.0 |
3.2～4.0 |
4.0～5.0 |
5.0～6.4 |
6.4～8.0 |
8.0～10.0 |
|
|
|
|
16.0 |
10.0～13.0 |
13.0～16.0 |
|
|
|
|
|
|
閥選用條件
1、公稱通徑的選擇
閥的公稱通徑應根據被保護系統所必需的排放量來確定。即所選用閥的額定排量應大于必需排放量。被保護系統所需的排放量是指系統發生異常超壓時為防止過分超壓所必需排出的介質量，它是由系統或設備的工作條件、容量以及可能引起超壓的原因等因素來決定。
2、材質的確定
閥的材質應考慮介質的工作溫度、工作壓力，介質特性及材料的工藝性、經濟性等多種因素。一般情況下用戶可根據本公司提供的閥樣木屮列舉的不同型號閥的工作溫度、壓力范圍以及使用介質進行選用。對材質有特殊要求時，可在訂貨時與本公司商定解決。
3、特殊結構閥的選用
(1)帶散熱器閥
這種類型閥一般是用于介質溫度較高的場合，以便于降低彈簧腔室的溫度。通常當封閉式閥使用溫度超過300℃以及開放式閥使用溫度超過350°C時，應選用帶散熱器結構閥。
(2)波紋管閥（背壓平衡式閥）
對承受附加背壓的閥，而且其背壓變化童超過整定壓力10%時，應選用這種閥。另外對使用于有腐蝕、有毒介質的閥，為防止彈簧及導向機構受介質腐蝕，也應選用波紋管閥。
(3)氣控蝶型閥
對高溫高壓閥，需要人為控制開啟壓力時，可利用氣缸功能操作，應選用氣控蝶型閥。
主要性能參數
A49H、A49Y電站主閥主要性能參數
|
型號 |
鑄鋼型
A49H-C |
15CrMo1V合金鋼型
A49Y-V |
|
口徑范圍 |
DN150～DN200 |
|
適用溫度 |
≤425°C |
≤540°C |
|
適用介質 |
蒸汽 |
蒸汽 |
|
材料 |
1、閥體 |
WCB |
15CrMo1V |
|
2、閥蓋 |
WCB |
12Cr1MoVA |
|
3、活塞 |
2Cr13 |
304SS |
|
4、閥瓣 |
2Cr13 |
17-7PH |
|
5、活塞 |
2Cr13 |
15CrMo1V |
|
6、活塞環 |
304SS |
304SS |
|
7、彈簧 |
50CrVa |
50CrVa |
|
8、閥桿 |
2Cr13 |
304SS |
|
9、保護罩 |
ZG200-400 |
ZG200-400 |
|
密封面材料 |
堆焊Co基硬質合金 |
堆焊Co基硬質合金 |

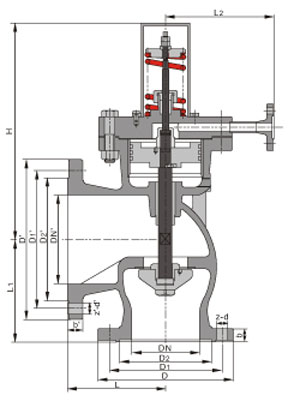

主要外形連接尺寸
A49H、A49Y電站主閥主要外形連接尺寸
|
公稱通徑 |
L |
L1 |
L2 |
H |
DN" |
|
150 |
220 |
230 |
240 |
486 |
200 |
|
200 |
270 |
295 |
330 |
615 |
300 |
|
250 |
300 |
350 |
370 |
646 |
350 |
閥的安裝要求
1、閥應垂直安裝，并應裝設在壓力容器液面以上氣相空間部分，或裝設在與壓力容器氣相空間相連的管道上。
2、壓力容器與閥之間的連接管和管件的通孔，其截面積不得小于閥的進口截面積，其接管應盡量短而直。
3、壓力容器一個連接口上裝設兩個或兩個以上的閥時，則該連接口入口的截面積，應到少等于這些閥的進口截面積總和。
4、閥與壓力容器之間一般不宜裝設截止閥門。但在特殊場合為實現不停產，實施閥的校驗和檢修，《鍋規》規定可在閥與壓力容器之間裝設截止類閥門。但閥門保證全開(加鉛封或鎖定)，截止閥的結構和通徑應不妨礙閥的泄放。
5、閥裝設位置，應便于檢査和維修，閥一般每年到少應校驗一次。
警告！閥與容器之間裝設截止閥經領導審批，制訂防范措施。
聲明：本文中所有文字、數據、圖片均只適用于參考，A49H、A49Y電站主安全閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
