安全閥

AH42F天然氣安全閥、液化氣安全閥
AH42F天然氣安全閥、液化氣安全閥
產品型號：AH42F
口徑(DN)：20~400(mm)
壓力(PN)：1.6~4.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品用途
    AH42F天然氣閥,液化氣閥(回流閥)適用于工作溫度在-40~80℃的液化石油氣的液相出口管上，當進出口壓差大于0.5MPa時液化石油氣能自動回流入罐。

    產品特點
    1、全啟式結構，排量大
    2、全封閉結構，有效防止介質外漏
    3、平面結構的閥瓣和閥座易于維修和重新加工
    4、整定壓力偏差小，可達±3% 選用的彈簧鋼，保證彈簧的壽命和穩定性
    5、四氟軟密封結構，密封可靠耐用

    執行標準
    設計規范：GB/T 122
    結構長度：GB/T 12221
    法蘭連接：JB/T 79
    試驗與檢驗：GB/T 12242
    產品標識：GB/T 12220
    供貨規范：JB/T 7928

    產品型號 AH42F-16C(25,40)，AH42F-16P(25P,40P)，A42F-16C(25,40)，A42F-16P(25P,40P)

    整定壓力等級
    AH42F天然氣閥、液化氣閥整定壓力等級
    公稱壓力(MPa) 整定壓力等級
    1.6 0.06～0.1 0.1～0.16 0.16～0.25 0.4～0.6 0.6～0.8 0.8～1.0 1.0～1.3 1.3～1.6
    2.5 1.3～1.6 1.6～2.0 2.0～2.5
    4.0 1.3～1.6 1.6～2.0 2.0～2.5 2.5～3.2 3.2～4.0

    閥選用條件
    1、公稱通徑的選擇
    閥的公稱通徑應根據被保護系統所必需的排放量來確定。即所選用閥的額定排量應大于必需排放量。被保護系統所需的排放量是指系統發生異常超壓時為防止過分超壓所必需排出的介質量，它是由系統或設備的工作條件、容量以及可能引起超壓的原因等因素來決定。
    2、材質的確定
    閥的材質應考慮介質的工作溫度、工作壓力，介質特性及材料的工藝性、經濟性等多種因素。一般情況下用戶可根據本公司提供的閥樣木屮列舉的不同型號閥的工作溫度、壓力范圍以及使用介質進行選用。對材質有特殊要求時，可在訂貨時與本公司商定解決。
    3、特殊結構閥的選用
    (1)帶散熱器閥
    這種類型閥一般是用于介質溫度較高的場合，以便于降低彈簧腔室的溫度。通常當封閉式閥使用溫度超過300℃以及開放式閥使用溫度超過350°C時，應選用帶散熱器結構閥。
    (2)波紋管閥（背壓平衡式閥）
    對承受附加背壓的閥，而且其背壓變化童超過整定壓力10%時，應選用這種閥。另外對使用于有腐蝕、有毒介質的閥，為防止彈簧及導向機構受介質腐蝕，也應選用波紋管閥。
    (3)氣控蝶型閥
    對高溫高壓閥，需要人為控制開啟壓力時，可利用氣缸功能操作，應選用氣控蝶型閥。

    性能參數
    AH42F天然氣閥、液化氣閥性能參數
    型號 鑄鋼型
    AHN42F-C    		 304不銹鋼型
    AHN42F-P
    口徑范圍 DN40～DN150
    適用溫度 ≤150°C
    適用介質 液化石油氣 液化石油氣
    材料 1、閥座 2Cr13 CF8
    2、閥體 WCB CF8
    3、調節圈 2Cr13 304SS
    4、反沖盤 2Cr13 304SS
    5、閥瓣 2Cr13 304SS
    6、導向套 2Cr13 304SS
    7、閥蓋 WCB CF8
    8、彈簧 50CrVa 50CrVa包覆TEFLON
    9、閥桿 2Cr13 2Cr13
    10、調整螺桿 45#鋼 2Cr13
    11、保護罩 ZG200 ZG200
    密封面材料 PTFE PTFE


    主要外形連接尺寸

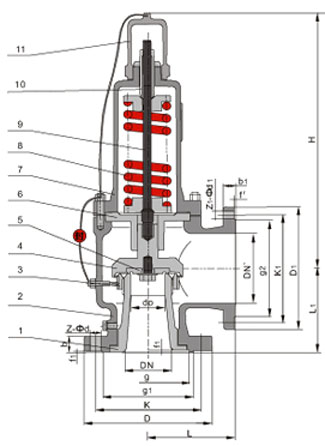

    AH42F天然氣閥、液化氣閥主要外形連接尺寸圖

    AH42F天然氣閥、液化氣閥主要外形連接尺寸
    公稱壓力 公稱通徑 do DN L L1 ≈H
    1.6MPa 20 15 25 110 95 378
    25 16 32 110 95 378
    32 20 40 115 100 378
    40 25 50 120 110 406
    50 32 65 135 120 450
    65 40 80 160 140 520
    80 50 100 170 135 525
    100 65 125 195 175 690
    125 80 150 210 190 780
    150 100 175 255 230 838
    200 125 250 300 260 992
    250 150 300 350 320 1266
    300 220 400 370 350 1283
    350 250 500 500 450 1520
    400 280 500 500 450 1530
    2.5MPa 20 15 25 110 95 378
    25 16 32 110 95 378
    32 20 40 115 100 378
    40 25 50 120 110 406
    50 32 65 135 120 450
    65 40 80 160 140 520
    80 50 100 170 135 525
    100 65 125 195 175 690
    125 80 150 210 190 780
    150 100 175 255 230 838
    200 125 250 300 260 992
    250 150 300 350 320 1266
    300 220 400 370 350 1283
    4.0MPa 20 15 25 110 95 378
    25 16 32 110 95 378
    32 20 40 115 100 378
    40 25 50 120 110 406
    50 32 65 135 120 450
    65 40 80 160 140 520
    80 50 100 170 135 525
    100 65 125 195 175 690
    125 80 150 210 190 780
    150 100 175 255 230 838
    200 125 250 300 260 992
    250 150 300 350 320 1266

    閥的安裝要求
    1、閥應垂直安裝，并應裝設在壓力容器液面以上氣相空間部分，或裝設在與壓力容器氣相空間相連的管道上。
    2、壓力容器與閥之間的連接管和管件的通孔，其截面積不得小于閥的進口截面積，其接管應盡量短而直。
    3、壓力容器一個連接口上裝設兩個或兩個以上的閥時，則該連接口入口的截面積，應到少等于這些閥的進口截面積總和。
    4、閥與壓力容器之間一般不宜裝設截止閥門。但在特殊場合為實現不停產，實施閥的校驗和檢修，《鍋規》規定可在閥與壓力容器之間裝設截止類閥門。但閥門保證全開(加鉛封或鎖定)，截止閥的結構和通徑應不妨礙閥的泄放。
    5、閥裝設位置，應便于檢査和維修，閥一般每年到少應校驗一次。
    警告！閥與容器之間裝設截止閥經領導審批，制訂防范措施。
    聲明：本文中所有文字、數據、圖片均只適用于參考，AH42F天然氣安全閥、液化氣安全閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
