SJ41H-25、SJ41H-40型水封截止閥

更新時間  2014-06-09 08:38 閱讀

主要性能參數

SJ41H-25、SJ41H-40型水封截止閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質	材 料
					閥體、閥蓋	閥桿	閥瓣	密封面	填料
SJ41H—25	25	2.5		蒸汽、 空氣等無腐蝕性介質等	碳素鋼鑄件	2Crl3	WCB	鐵基合金	柔性石墨
SJ41H—40	40	4.0

主要外形及結構尺寸

SJ41H-25型水封截止閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	b	z×φd	H	D0	重量/kg
10	130	90	60	40	16	4×φ14	272	120	6
15	130	95	65	45	16	4×φ14	272	120	6
20	150	105	75	55	16	4×φ14	280	120	6
25	160	115	85	65	16	4×φ14	332	160	10
32	190	135	100	78	18	4×φ18	342	160	11
40	200	145	110	85	18	4×φ18	395	200	17
50	230	160	125	100	20	4×φ18	431	240	24
65	290	180	145	120	22	8×φ18	457	280	33
80	310	195	160	135	22	8×φ18	505	320	47
100	350	230	190	160	24	8×φ23	549	360	62
125	400	270	220	188	28	8×φ25	621	400	96
150	480	300	250	218	30	8×φ25	703	400	128
200	600	360	310	278	34	12×φ25	828	400	168

SJ41H-40型水封截止閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	D3	b	f	z×φd	H	D0	重量/kg
10	130	90	60	40	35	16	4	4×φ14	272	120	6
15	130	95	65	45	40	16	4	4×φ14	272	120	I
20	150	105	75	55	51	16	4	4×φ14	280	120	8
25	460	115	8S	65	58	16	4	4×φ14	332	160	10
32	190	135	100	78	66	18	4	4×φ18	342	160	11
40	200	145	110	85	76	18	4	4×φ18	395	200	17
50	230	160	125	100	88	20	4	4×φ18	437	246	25
65	290	180	145	120	110	22	4	8×φ18	457	280	34
80	310	195	160	135	121	22	4	8×φ18	505	320	47
100	350	230	190	160	150	24	4.5	8×φ23	549	360	62
125	400	270	220	188	176	28	4,5	8×φ25	621	400	96
150	480	300	250	218	204	30	4.5	8×φ25	705	400	128

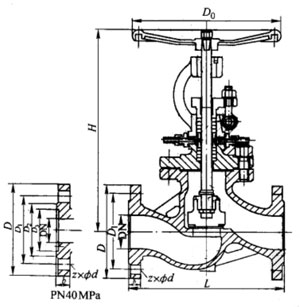

產品外形結構尺寸圖
