BJ41W型PN25~PN63保溫鋼制截止閥

更新時間  2014-06-30 09:34 閱讀

主要性能參數

BJ41W型PN25~PN63保溫鋼制截止閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質	材 料
					閥體、閥蓋	閥瓣	墊片
BJ41W—25P	25	2.5	≤200	尿素、硝酸類	鉻鎳鈦鋼	鉻鎳鈦鋼+ 硬質合金	聚四氟乙烯
BJ41W—40P	40	4.0
BJ41W—63P	63	6.3
BJ4IW—25R	25	2.5		尿素、醋酸類	鉻鎳鉬鈦鋼	鉻鎳鉬鈦鋼+硬質合金	聚四氟乙烯
BJ41W—40R	40	4.0
BJ41W—63R	63	6.3

主要外形及結構尺寸

BJ41W型PN25~PN63保溫鋼制截止閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	D3	b1	fo	b	3 x Gi m	z ×φd	H	H1	D0
15	130	105	75	55	35	8	4	16	Gl/2	4×φ14	230	240	120
20	150	115	85	65	42	8	4	16	Cl/2	4×φ14	275	290	140
25	160	135	100	78	50	8	4	18	Gl/2	4×φ18	290	315	160
32	190	145	110	85	60	8	4	18	Gl/2	4×φ18	307	327	160
40	200	160	125	100	72	8	4	20	Gl/2	4×φ18	315	340	160
50	230	180	145	120	94	8	4	22	Gl/2	8×φ18	350	380	200
65	290	195	160	135	105	8	4	22	Gl/2	8×φ18	400	428	240
80	310	230	190	160	128	11	4.5	24	Gl/2	8×φ23	420	445	280

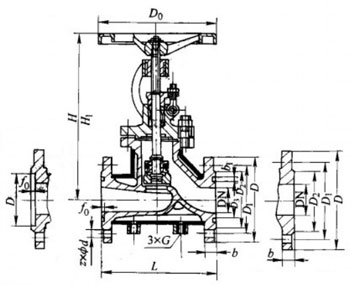

產品外形結構尺寸圖
