CJc41H-150(Lb)型鍛鋼法蘭連接波紋管截止閥

更新時間  2014-07-02 09:12 閱讀

主要性能參數

CJc41H-150(Lb)型鍛鋼法蘭連接波紋管截止閥主要性能參數

型號	壓力級(Lb)	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體閥蓋	閥桿	密封面	填料
CJc41H—150(Lb)	150	2.0	≤350	熱煤	碳素鋼	鉻不銹鋼	鉻不銹鋼	柔性石墨

主要外形及結構尺寸

CJc41H-150(Lb)型鍛鋼法蘭連接波紋管截止閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	D3	T	H	z×φd	D0
15	108	32	21.8	15	10	12	306	4×φ15	148
20	117	32	27.1	20	11	12	306	4×φ15	148
25	127	38	33.8	25	12	12	310	4×φ15	148
32	140	60	42.6	32	14	13	420	4×φ15	196
40	165	60	48.7	40	15	15	420	4×φ15	196
50	203	70	61.1	50	16	16	432	4×φ19	1%
65	216	178	139.5	105	65	18	387	4×φ19	200
80	241	190	152.5	127	80	19	411	4×φ19	250
100	292	229	190.5	157	100	24	454	8×φ19	250
125	356	254	216	186	125	24	455	8×φ22	355
150	406	279	241.5	216	150	26	541	8×φ22	355
200	495	343	298.5	270	200	29	651	8×φ22	450
250	622	406	362	324	250	31	800	12×φ25	450
300	698	483	432	251	300	32	1231	12×φ25	500
350	787	533	476.5	413	350	35	1450	12×φ29	600
400	914	597	534.5	470	400	37	1645	16×φ29	600

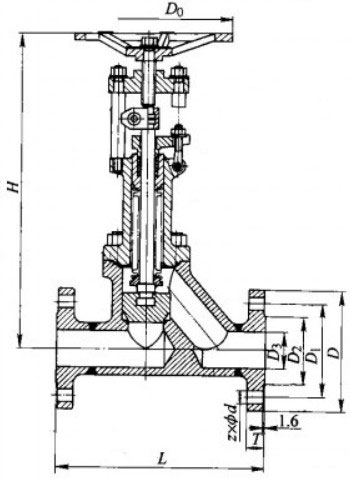

產品外形結構尺寸圖
