KJ41W型PN63~PN160法蘭連接抗硫截止閥

更新時間  2014-07-10 09:41 閱讀

主要性能參數

KJ41W型PN63~PN160法蘭連接抗硫截止閥要性能參數

型號	PN	工作壓力	適用溫度/℃	適用介質		材	料
		/MPa			閥體、閥蓋	閥瓣	閥座	閥桿
KJ41W—63S	63	4.75	≤200	硫化氡、碳氫 化合物、 酸贓等腐 蝕性介質	CF3M	鉻鎳鑰鋼	鉻鎳鉬鋼	鉻鎳鉬鋼
		4.11	≤300
		3.99	≤350
		3.85	≤400
KJ41W—1OOS	100	7.40	≤200
		6.40	≤300
		6.20	≤350
		6.00	≤400

主要外形及結構尺寸

KJ41W型PN63法蘭連接抗硫截止閥主要外形及結構尺寸(mm)

DN	L	D	H	重量/kg
40	260	160	237	14
50	300	180	262	18
65	340	320	450	48
80	380	360	485	56
100	430	400	537	125
125	500	450	646	157
150	550	450	646	157
200	650	500	813	283

KJ41W型PN100法蘭連接抗硫截止閥主要外形及結構尺寸(mm)

DN	L	D	H	重量/kg
40	260	240	350	29
50	300	280	405	39
65	340	320	430	54
80	380	400	465	75
100	430	450	550	125
125	500	450	730	150
150	550	500	840	310
200	650	550	925	590

KJ41W型PN160法蘭連接抗硫截止閥主要外形及結構尺寸(mm)

DN	L	D	H	重量/kg
40	260	240	230	22
50	300	2^0	262	52
65	340	320	303	69
80	380	400	340	98
100	430	450	鴒5	119
125
150
200

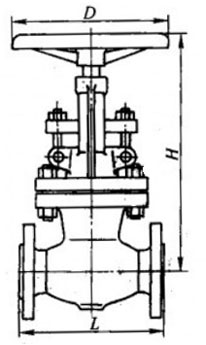

產品外形結構尺寸圖
