D340X型PN6-PN16單偏心蝸輪傳動法蘭蝶閥

更新時間  2014-10-28 10:50 閱讀

主要性能參數

型號	PN	工作壓力 /MPa	適用溫度/℃	適用介質	材料
					閥體	閥板	閥桿	密封面	填料
D340X—6	6	0.6	≤120	水、油品	灰鑄鐵		不銹鋼	NBR	V形組合密封圈、柔性石墨
D340X—10	10	1.0
D340X—16Q	16	1.6			球墨鑄鐵	灰鑄鐵

主要外形及結構尺寸

D340X-6單偏心蝸輪傳動法蘭蝶閥主要外形及結構尺寸(mm)

DN	D	D1	D2	z×φd	b	L	L1	L2	L3	L4	H	H1	H2	H3	φ
50	140	110	90	4×φ14	16	108	149	100	一	一	220	52	106	一	120
65	160	130	110	4×φI4	16	112	149	100	一	—	250	65	125	—	120
80	190	150	128	4×φ18	18	114	149	100	—	—	282	75	145	—	120
100	210	170	148	4×φ18	18	127	205	145	一	一	353	98	170	一	150
125	240	200	178	8×φ18	20	140	205	145	—	—	382	112	185	—	150
150	265	225	202	8×φ18	20	140	238	160	—	—	430	128	200	一	251
200	320	280	258	8×φ18	22	152	238	160	一	—	552	190	260	—	250
250	375	335	312	12×φ18	24	250	254	209	—	—	632	220	285	—	300
300	440	395	365	12×φ23	24	270	254	209	—	—	690	243	320	—	300
350	490	445	415	12×φ23	26	290	248	258	—	—	793	275	365	—	420
400	540	495	465	16×φ23	28	310	248	258	—	—	861	310	398	—	420
450	595	550	520	16×φ23	28	330	248	258	—	—	908	335	420	—	420
500	645	600	570	20×φ23	30	350	285	323	—		968	363	445	—	480
600	755	705	670	20×φ26	30	390	285	323	一		1088	418	510	—	4H0
700	860	810	775	24×φ26	32	430	499	430	一	—	1279	490	588	—	480
800	975	920	880	24×φ30	34	470	499	430	—	—	1387	546	640	—	480
900	1075	1020	980	24×φ30	36	510	472	430	820	140	1670	612	720	470	420
1000	1175	1120	1080	28×φ30	36	550	615	582	982	160	1741	648	747	560	480
1200	1405	1340	1295	32×φ33	40	630	615	582	920	160	1%2	761	855	635	480
1400	1630	1560	1510	36×φ36	44	710	733	747	1150	160	2279	858	1043	866	480
1600	1830	1760	1710	40×φ36	48	790	733	747	1260	180	2600	992	1230	790	480
1800	2045	1970	1920	44×φ39	50	870	733	747	1430	280	2953	1125	1450	980	480
2000	2265	2180	2125	48×φ42	54	950	876	932	1590	360	3232	1232	1570	1075	600
2200	2475	2390	2335	48×φ42	60	1000	876	932	1750	360	3505	1345	1730	1170	600
2400	2685	2600	2545	52×φ42	62	1100	876	932	1920	420	3335	1460	1835	1265	600

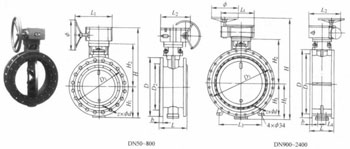

產品外形結構尺寸圖
