閥門標準

D41X-6、D41X-10型手柄法蘭蝶閥

更新時間  2014-12-03 09:48 閱讀

主要性能參數

D41X-6、D41X-10型手柄法蘭蝶閥主要性能參數
型號 PN 工作壓力/Mpa 適用溫度/℃ 適用介質 材 料
閥體 蝶板 閥桿 密封副 填料
D4IX-6 6 0.6 ≤60 水、油品、空氣　 灰鑄鐵 球墨鑄鐵 鉻不銹鋼 銅合金閥座
/耐油橡膠		 柔性石墨
D41X-10 10 1.0

主要外形及結構尺寸

D41X-6、D41X-10型手柄法蘭蝶閥主要外形及結構尺寸(mm)
DN L D D1 z×φd H H1 D0 重量/kg
80 114 200 160 8×φ18 195 135 250 31
100 120 215 180 8×φ18 206 152 265 31
125 130 245 210 8×φ18 223 168 265 37
150 140 280 240 8×φ23 241 183 265 41
200 ISO 335 295 8×φ23 270 203 265 48

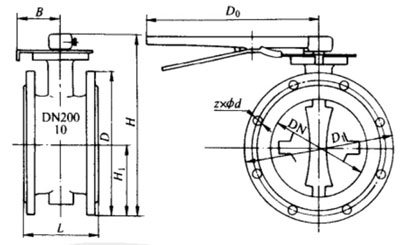

產品外形結構尺寸圖

D41X-6、D41X-10型手柄法蘭蝶閥主要外形及結構尺寸圖
