D342X、D642X、D942X型PN1.0~1.6Mpa單偏心軟密封蝶閥
更新時間 2015-03-20 13:39 閱讀
主要性能規范
D342X、D642X、D942X型PN1.0~1.6Mpa單偏心軟密封蝶閥主要性能規范
|
型號 |
公稱壓力
PN/MPa |
試驗壓力/Mpa |
適用溫度 |
適用介質 |
|
殼體試驗 |
密封試驗 |
D342X-10
D642X-10
D942X-10 |
1.0 |
1.5 |
1.1 |
≤80 |
水.油品、氣體等 |
D342X-16
D642X-16
D942X-16 |
1.6 |
2.4 |
1.76 |
主要零部件材料
D342X、D642X、D942X型PN1.0~1.6Mpa單偏心軟密封蝶閥主要零部件材料
|
零件名稱 |
閥體 |
蝶板 |
閥桿 |
閥體密封面 |
填料 |
|
材料 |
灰鑄鐵 |
球墨鑄鐵表面處理 |
鉻不銹鋼 |
橡膠 |
0形橡膠圈 |
主要外形及結構尺寸
D342X-10、D642X-10、D942X-10型單偏心軟密封蝶閥主要外形及結構尺寸
公稱通徑
DN/mm |
L |
D |
D1 |
D2 |
Z-φd |
D342X |
D642X |
D942X |
|
H1 |
L1 |
H1 |
L1 |
H1 |
L1 |
|
50 |
108 |
I6S |
123 |
102 |
4-φ18 |
228 |
154 |
256 |
226 |
342 |
190 |
|
65 |
112 |
185 |
145 |
122 |
4-φ18 |
240 |
154 |
276 |
226 |
356 |
190 |
|
80 |
114 |
200 |
160 |
133 |
8-φ18 |
323 |
154 |
313 |
226 |
368 |
190 |
|
100 |
127 |
220 |
180 |
158 |
8-φ18 |
330 |
154 |
318 |
226 |
411 |
190 |
|
125 |
140 |
250 |
210 |
184 |
8-φ18 |
330 |
154 |
319 |
470 |
412 |
190 |
|
150 |
140 |
285 |
240 |
212 |
8-φ22 |
368 |
154 |
411 |
470 |
506 |
190 |
|
200 |
152 |
340 |
295 |
268 |
8-φ22 |
444 |
238 |
508 |
470 |
524 |
190 |
|
250 |
165 |
395 |
350 |
320 |
12-φ22 |
478 |
238 |
545 |
470 |
557 |
190 |
|
300 |
178 |
445 |
400 |
370 |
12-φ22 |
546 |
227 |
581 |
610 |
565 |
190 |
|
350 |
190 |
505 |
460 |
430 |
16-φ22 |
568 |
227 |
614 |
610 |
598 |
190 |
|
400 |
216 |
565 |
515 |
482 |
16-φ24 |
580 |
270 |
658 |
1100 |
698 |
223 |
|
500 |
229 |
670 |
620 |
585 |
20-φ26 |
702 |
338 |
723 |
1100 |
915 |
223 |
|
600 |
267 |
780 |
725 |
685 |
20-φ30 |
741 |
385 |
773 |
1119 |
990 |
223 |
|
700 |
430 |
895 |
840 |
800 |
24-φ30 |
872 |
385 |
836 |
1406 |
990 |
223 |
|
800 |
470 |
1015 |
950 |
905 |
26-φ33 |
931 |
385 |
891 |
1406 |
1035 |
223 |
|
900 |
310 |
1115 |
1050 |
1005 |
28-φ33 |
981 |
545 |
941 |
1406 |
1243 |
223 |
|
1000 |
550 |
1230 |
1160 |
1110 |
28-φ36 |
1026 |
620 |
993 |
1406 |
1750 |
223 |
|
1200 |
630 |
1455 |
1380 |
1330 |
32-φ39 |
1140 |
620 |
1123 |
1406 |
1856 |
223 |
D342X-16、D642X-16、D942X-16型單偏心軟密封蝶閥主要外形及結構尺寸
公稱通徑
DN/mm |
L |
D |
D1 |
D2 |
Z-φd |
D342X |
D642X |
D942X |
|
H1 |
L1 |
H1 |
L1 |
H1 |
L1 |
|
50 |
108 |
165 |
125 |
102 |
4-φ18 |
228 |
154 |
256 |
226 |
342 |
190 |
|
65 |
112 |
185 |
145 |
122 |
4-φ18 |
240 |
154 |
276 |
226 |
356 |
190 |
|
80 |
114 |
200 |
160 |
133 |
8-φ18 |
323 |
154 |
313 |
226 |
368 |
190 |
|
100 |
127 |
220 |
180 |
158 |
8-φ18 |
330 |
154 |
318 |
226 |
411 |
190 |
|
125 |
140 |
250 |
210 |
184 |
8-φ18 |
330 |
154 |
319 |
470 |
412 |
190 |
|
150 |
140 |
285 |
240 |
212 |
8-φ22 |
368 |
154 |
411 |
470 |
506 |
190 |
|
200 |
152 |
340 |
295 |
268 |
12-φ22 |
444 |
238 |
508 |
470 |
524 |
190 |
|
250 |
165 |
405 |
355 |
320 |
12-φ26 |
478 |
238 |
545 |
470 |
557 |
190 |
|
300 |
178 |
460 |
410 |
370 |
12-φ26 |
546 |
227 |
581 |
610 |
565 |
190 |

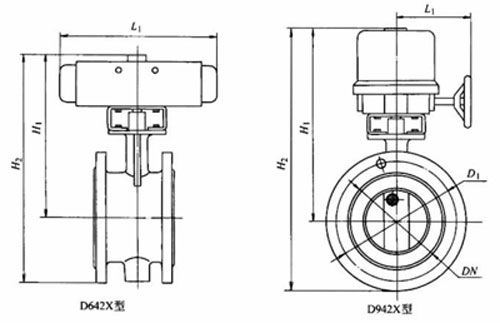

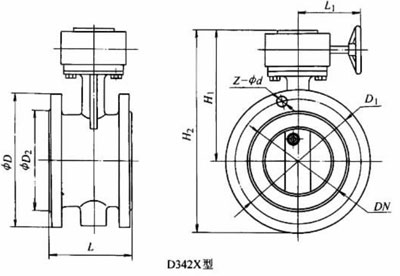

產品外形結構尺寸圖
