Z942H-100、Z942H-100I型電動楔式雙閘板閘閥

更新時間  2014-03-12 09:04 閱讀

主要性能參數(shù)

Z942H-100、Z942H-100I型電動楔式雙閘板閘閥主要性能參數(shù)

型號	PN	工作壓力/MPa	適用介質	適用溫度 /℃	閥體、閥蓋、支架、閘板	閥桿	密封面材料	填料
Z942H-100	100	10.0	水、蒸 汽、油品	≤200	碳素鋼	鉻不銹 鋼	堆焊鐵 基合金	石棉石墨/柔性石墨
Z942H-100I	100	10.0	蒸汽、 油品	≤350	鉻鉬合金鋼	鉻鉬鈦 不銹鋼	堆焊硬 質合金	柔性石墨

主要外形及結構尺寸

Z942H-100、Z942H-100I型電動楔式雙閘板閘閥主要外形及結構尺寸(mm)

DN	L	D	D1	D2	D6	b	z×φd	H	重量/kg
125	400	310	250	210	176	42	8×φ34	616	230
150	450	350	290	250	204	46	12×φ34	670	300
200	560	430	360	312	260	52	12×φ41	730	456
225	650	470	400	362	287	56	12×φ41	865	745
250	650	500	430	382	312	60	12×φ41	865	762

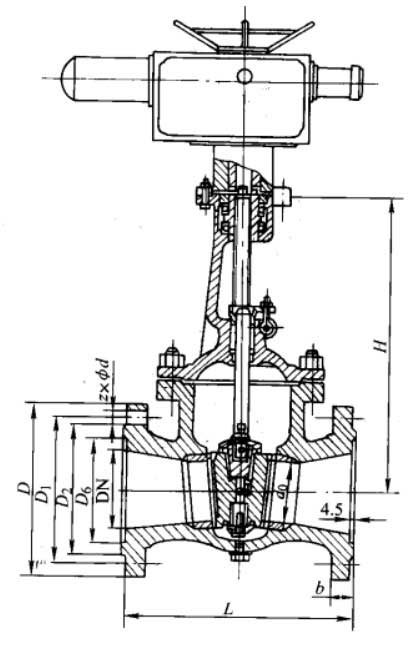

產(chǎn)品外形結構尺寸圖
