J41H、J41Y、J41W、J41F、J41N型PN16~ PN40法蘭式鋼制截止閥
更新時間 2014-04-07 10:25 閱讀
主要性能參數
J41H、J41Y、J41W、J41F、J41N型PN16~ PN40法蘭式鋼制截止閥主要性能參數
|
型號 |
PN |
工作壓力/Mpa |
適用溫度/℃ |
適用介質 |
材料 |
|
閥體、閥蓋 |
閥桿 |
密封面 |
填料 |
|
J41H-16C~40C |
16~40 |
1.6~4.0 |
≤425 |
水、蒸汽、油品 |
碳素鋼 |
鉻不銹鋼 |
堆焊鐵基合金 |
石棉石墨、
柔性石墨、
聚四氟乙烯 |
|
J41Y-16C~40C |
堆焊硬基合金 |
|
J41W-16F~40P |
≤150 |
弱腐蝕性介質 |
鉻鎳鈦不銹鋼 |
鉻鎳鈦不銹鋼 |
本體材料 |
|
J41Y-16P~40P |
|
堆焊硬質合金 |
|
J41W-16R~40R |
腐蝕性介質 |
鉻鎳鉬鈦不銹鋼 |
鉻鎳鉑鈦不銹鋼 |
本體材料 |
|
J41Y-16R~40R |
|
堆焊硬基合金 |
|
J41W-16I~40I |
≤550 |
油品、蒸汽 |
鉻鉬合金鋼 |
鉻鑰合金鋼 |
本體材料 |
|
J41Y-16I~40I |
堆焊硬質合金 |
|
J41F-16C |
16 |
1.6 |
≤425 |
水、蒸汽、油品 |
碳素鋼 |
鉻不銹鋼 |
鐵基合金 |
鐵基 合金 |
|
J41F-16R |
≤150 |
|
J41F-16R3 |
|
J41N-40 |
40 |
4 |
≤150 |
石油氣、空氣 等無腐蝕性介質 |
碳素鋼鑄件 或鍛件 |
碳素鋼鑄件 或鍛件 |
鐵基合金 |
鐵基 合金 |
主要外形及結構尺寸
J41H、J41Y、J41W、J41F、J41N型PN16法蘭式鋼制截止閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
b |
z×φd |
H |
Do |
重量/kg |
|
10 |
130 |
90 |
60 |
40 |
14 |
4×φ14 |
198 |
120 |
5 |
|
15 |
130 |
95 |
65 |
45 |
14 |
4×φ14 |
200 |
120 |
5.5 |
|
20 |
150 |
105 |
75 |
55 |
14 |
4×φ14 |
243 |
140 |
7.3 |
|
25 |
160 |
US |
85 |
65 |
14 |
4×φ14 |
253 |
160 |
8 |
|
32 |
180 |
135 |
100 |
78 |
15 |
4×φ18 |
280 |
160 |
12 |
|
40 |
200 |
145 |
110 |
85 |
16 |
4×φ18 |
312 |
200 |
16 |
|
50 |
230 |
160 |
125 |
100 |
16 |
4×φ18 |
321 |
200 |
19 |
|
65 |
290 |
180 |
145 |
120 |
18 |
4×φ18 |
325 |
240 |
22 |
|
80 |
310 |
195 |
J60 |
135 |
20 |
8×φ18 |
355 |
240 |
31 |
|
100 |
350 |
215 |
180 |
155 |
20 |
8×φ18 |
415 |
280 |
45 |
|
125 |
400 |
245 |
210 |
185 |
22 |
8×φ18 |
460 |
320 |
80 |
|
150 |
480 |
280 |
240 |
210 |
24 |
8×φ23 |
510 |
360 |
97 |
|
200 |
600 |
335 |
295 |
265 |
26 |
12×φ23 |
590 |
360 |
169 |
J41H、J41Y、J41W、J41F、J41N型PN25法蘭式鋼制截止閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
b |
z×φd |
H |
Do |
重量/kg |
|
10 |
130 |
90 |
60 |
40 |
16 |
4×φ14 |
198 |
120 |
4.9 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4×φ14 |
233 |
120 |
5.5 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4×φ14 |
275 |
140 |
7 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4×φ14 |
285 |
160 |
7.5 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4×φ18 |
302 |
180 |
8.5 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4×φ18 |
355 |
200 |
12.5 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4×φ18 |
362 |
240 |
16 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8×φ18 |
325 |
280 |
25 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8×φ18 |
369 |
280 |
30 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8×φ23 |
370 |
320 |
35 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8×φ23 |
558 |
400 |
89 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8×φ23 |
611 |
400 |
98 |
|
200 |
600 |
360 |
310 |
278 |
34 |
12×φ25 |
721 |
400 |
170 |
J41H、J41Y、J41W、J41F、J41N型PN40法蘭式鋼制截止閥主要外形及結構尺寸
|
DN |
L |
D |
D1 |
D2 |
b |
z×φd |
H |
Do |
重量/kg |
|
10 |
130 |
90 |
60 |
40 |
16 |
4×φ14 |
198 |
120 |
4.5 |
|
15 |
130 |
95 |
65 |
45 |
16 |
4×φ14 |
233 |
120 |
5 |
|
20 |
150 |
105 |
75 |
55 |
16 |
4×φ14 |
275 |
140 |
7 |
|
25 |
160 |
115 |
85 |
65 |
16 |
4×φ14 |
285 |
160 |
9 |
|
32 |
180 |
135 |
100 |
78 |
18 |
4×φ18 |
302 |
160 |
12 |
|
40 |
200 |
145 |
110 |
85 |
18 |
4×φ18 |
355 |
200 |
17 |
|
50 |
230 |
160 |
125 |
100 |
20 |
4×φ18 |
373 |
240 |
24 |
|
65 |
290 |
180 |
145 |
120 |
22 |
8×φ18 |
408 |
280 |
33 |
|
80 |
310 |
195 |
160 |
135 |
22 |
8×φ18 |
436 |
320 |
44 |
|
100 |
350 |
230 |
190 |
160 |
24 |
8×φ23 |
480 |
360 |
60 |
|
125 |
400 |
270 |
220 |
188 |
28 |
8×φ25 |
558 |
400 |
89 |
|
150 |
480 |
300 |
250 |
218 |
30 |
8×φ25 |
611 |
400 |
130 |

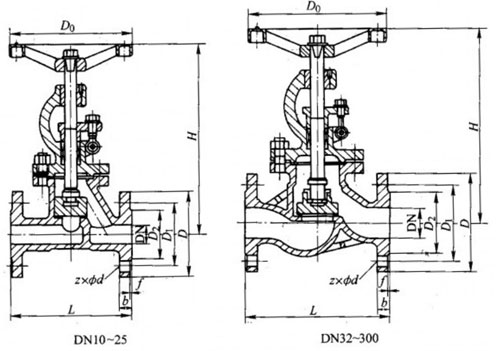

產品外形結構尺寸圖
