J41F4、J41F46-16型襯氟截止閥

更新時間  2014-04-12 11:07 閱讀

主要性能參數

J41F4、J41F46-16型襯氟截止閥主要性能參數

型號	PN	工作壓力 /MPa	適用溫度 /℃	適用介質	材料
					閥體	閥蓋	閥瓣	閥桿	填料
J41F4-16	16	1.6	﹣29～ 200	強酸、 強堿等腐蝕性介質	鑄鋼襯 氟塑料	鑄鋼襯氟塑料	鑄鋼襯 氟塑料	2Crl3	聚四氟乙 烯
J41F46-16	16	1.6	﹣29～ 160	強酸、強堿等腐蝕性介質

主要外形及結構尺寸

J41F4、J41F46-16型襯氟截止閥主要外形及結構尺寸

DN	L	D	D1	D2	z×φd	f	b	Do	H	重量/kg
15	130	95	65	45	4×φ14	2	15	100	240	6.5
20	150	105	75	55	4×φ14	2	16	100	240	7
25	160	115	85	65	4 ×φ14	2	16	140	270	8
32	180	135	100	78	4×φ18	3	16	140	277	11
40	200	145	110	85	4×φ18	3	17	160	337	15
50	230	160	125	100	4×φ18	3	18	160	352	17.5
65	290	180	145	120	4×φ18	3	20	200	390	26
80	310	195	160	135	8×φ18	3	22	240	425	36
100	350	215	180	155	8×φ18	3	24	240	460	44
125	400	245	210	185	8×φ18	3	26	280	507	60
150	480	280	240	210	8×φ23	3	28	320	560	81
200	600	335	295	265	12×φ23	3	30	360	670	147
250	730	405	335	320	12×φ25	4	30	400	705	219

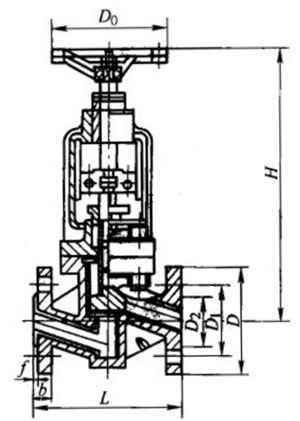

產品外形結構尺寸圖
