KJ41W型PN16~PN40法蘭連接抗硫截止閥

更新時間  2014-05-06 15:24 閱讀

主要性能參數

KJ41W型PN16~PN40法蘭連接抗硫截止閥主要性能參數

型號	PN	工作壓力/Mpa	適用溫度/℃	適用介質	材料
					閥體、閥蓋	閥瓣	閥座	閥桿
KJ41W—16S	16	1.19	≤200	硫化氫、 碳氫化合物、 酸堿等 腐蝕性介質	CF3M	鉻鎳鉬鋼	鉻鎳鉬鋼	鉻鎳鉬鋼
		1.03	≤300
		0.99	≤350
		0.96	≤400
KJ41W—25S	25	1.86	≤200
		1.67	≤300
		1.54	≤350
		1.51	≤400
KJ41W—40S	40	2.97	≤200
		2.58	≤300
		2.47	≤350
		2.40	≤400

主要外形及結構尺寸

KJ41W-16型法蘭連接抗硫截止閥主要外形及結構尺寸(mm)

DN	L	D	H	重量/kg
40	200	160	293	12.3
50	230	200	330	19
65	290	240	370	23
80	310	240	390	30
100	350	280	415	42
125	400	320	460	63
150	480	360	510	90
200	600	450	700	150

KJ41W-25型法蘭連接抗硫截止閥主要外形及結構尺寸(mm)

DN	L	D	H	重量/kg
40	200	160	320	14.6
50	230	200	340	20.2
65	290	240	390	29.4
80	310	280	420	38.2
100	350	320	445	55.3
125	400	360	510	79.1
150	480	400	550	120
200	600	450	710	203.5

KJ41W-40型法蘭連接抗硫截止閥主要外形及結構尺寸(mm)

DN	L	D	H	重量/kg
40	200	200	330	15.6
50	230	240	350	21.6
65	290	280	40	31.3
80	310	320	430	40.3
100	350	360	465	58
125	400	400	510	81.9
150	480	450	610	175
200	600	500	710	190

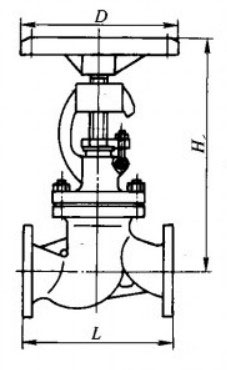

產品外形結構尺寸圖
