產品展示

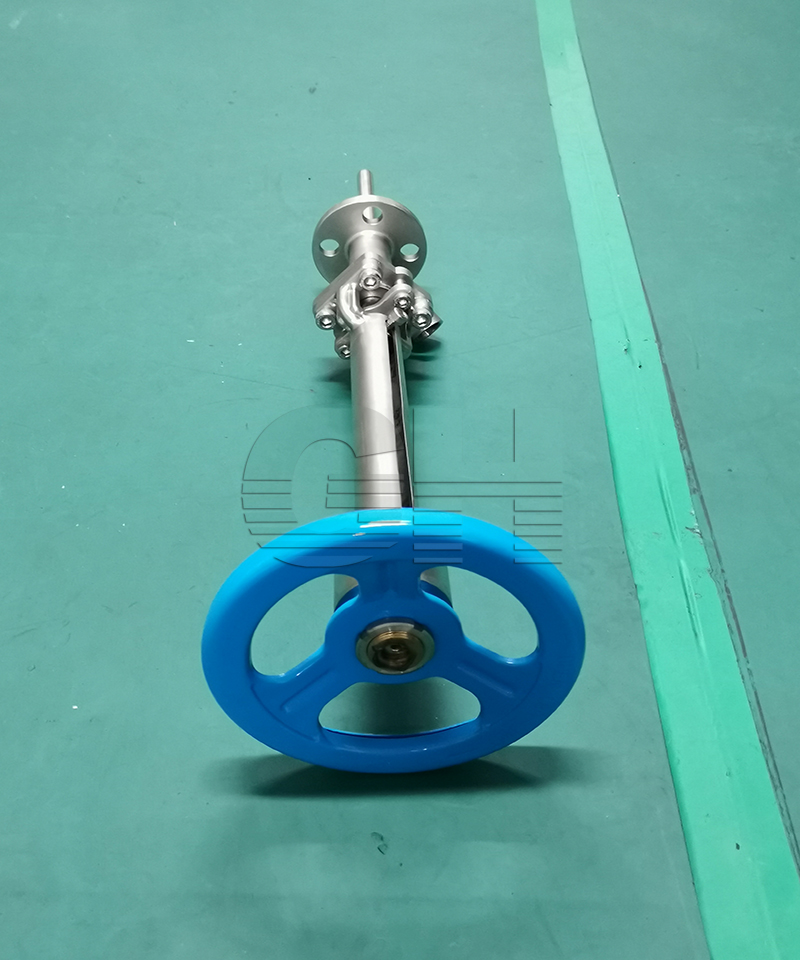

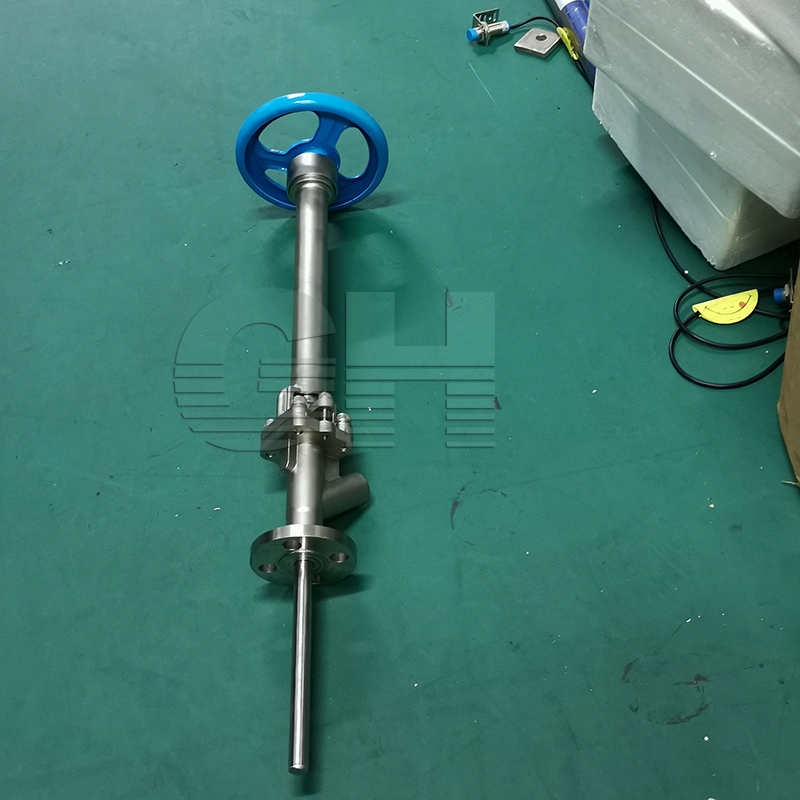

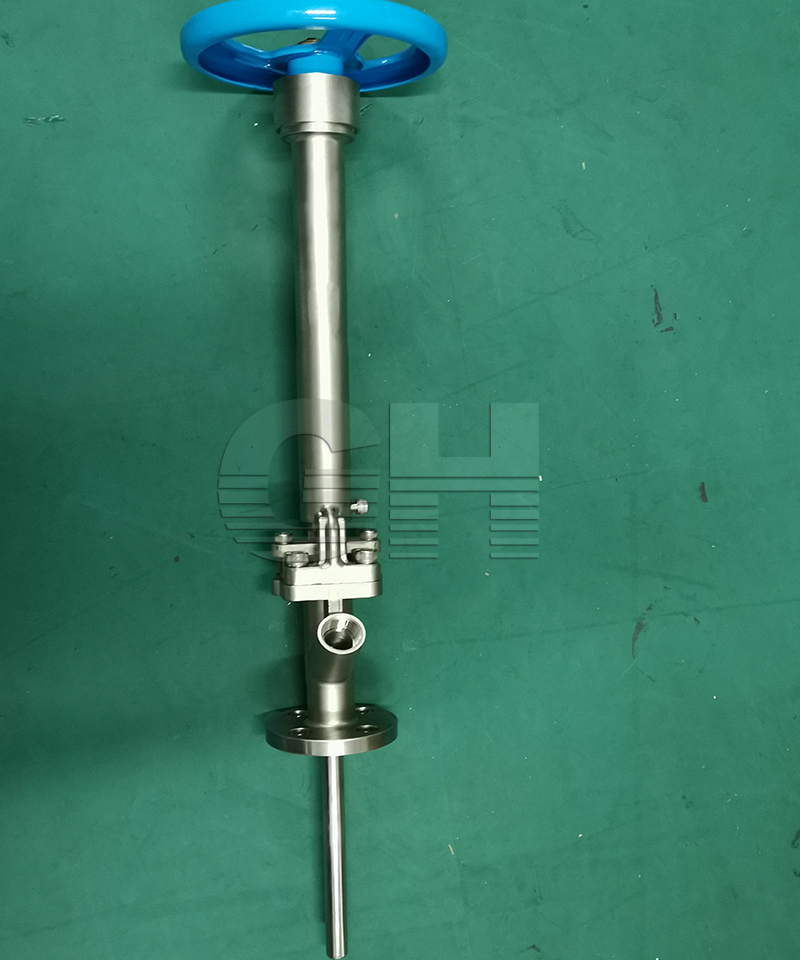

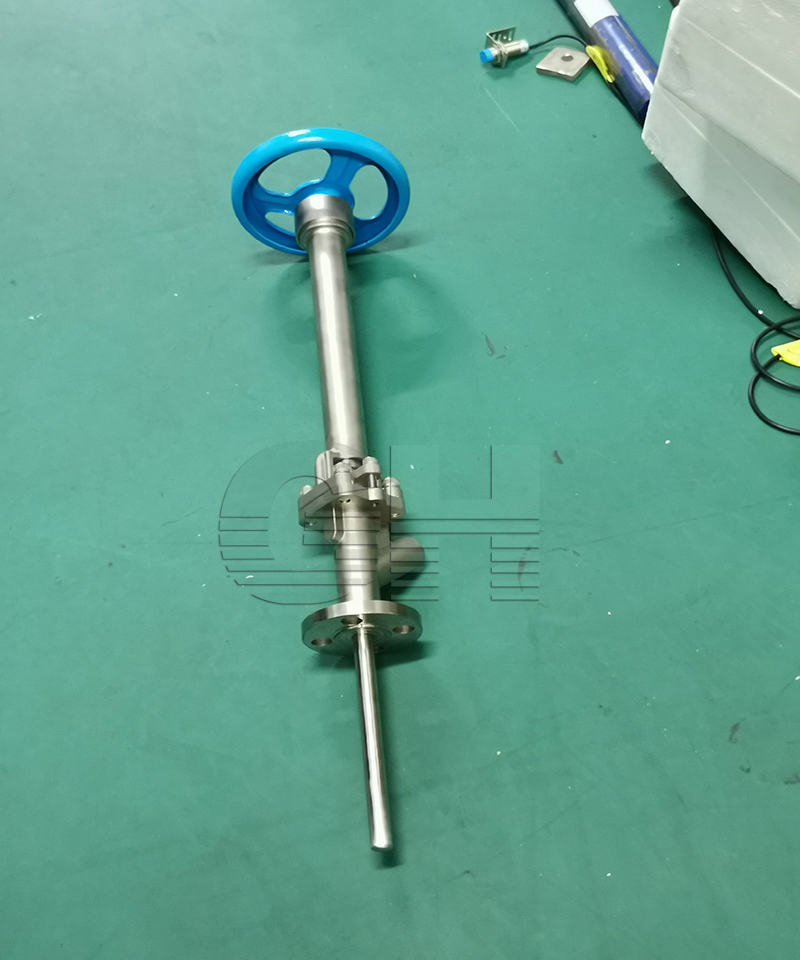

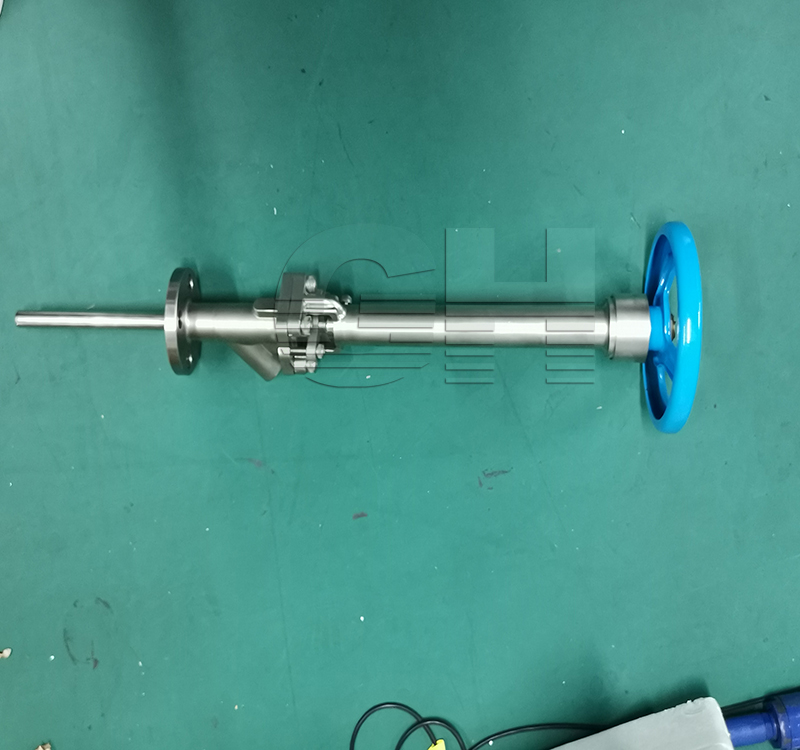

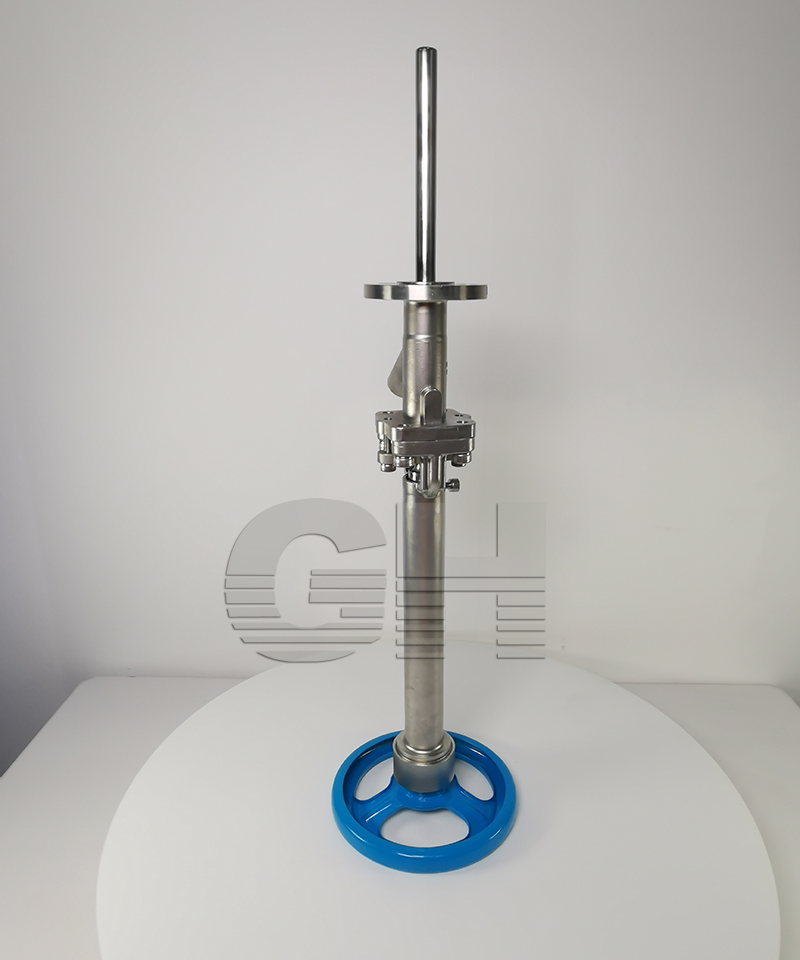

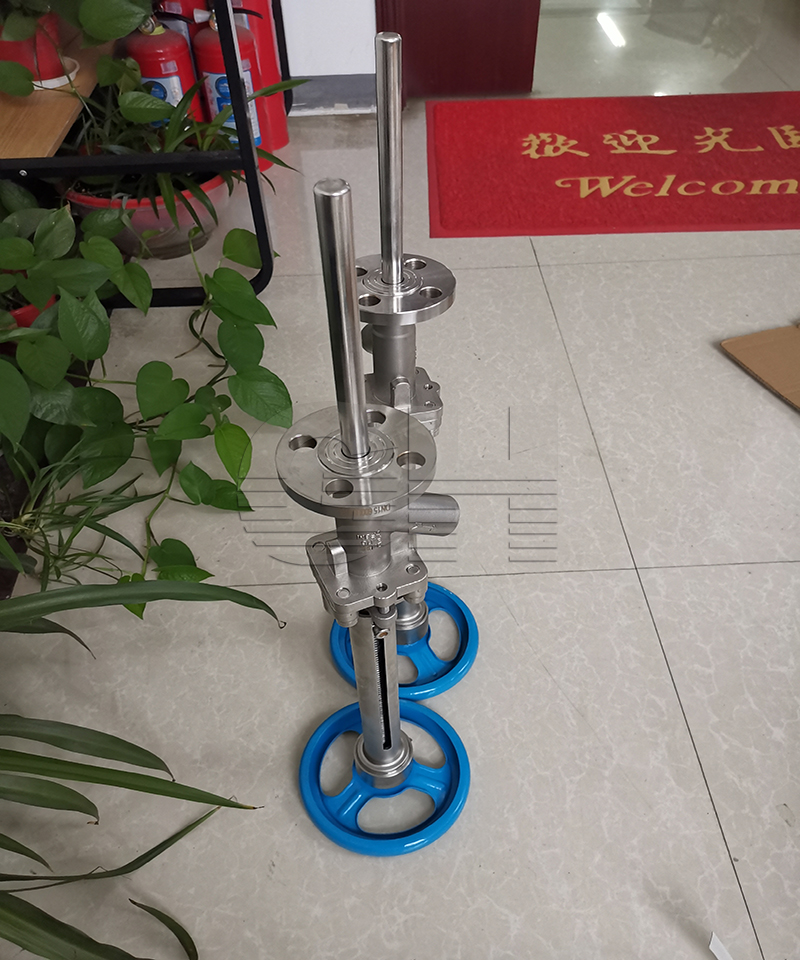

HG5-89柱塞式放料閥柱塞式取樣閥不銹鋼手動法蘭放料閥

產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格：電議

產品詳情

加工定制 :	是	品牌 :	滬工恒
型號 :	HG5-89	材質 :	不銹鋼
連接形式 :	法蘭	適用介質 :	物料
壓力環境 :	常壓	標準 :	國標
外形 :	中型	流動方向 :	單向
驅動方式 :	手動	零部件及配件 :	閥桿
形態 :	柱塞式	工作溫度 :	常溫
類型(通道位置) :	直通式

產品詳情
Product details

一、簡介：
HG5-89柱塞式放料閥用于框式錨式攪拌器的反應釜放料，閥門采用法蘭或對接焊與設備連接并位于其底部，消除了工藝介質通常在容器出口的殘留現象。密封面采用耐沖刷、耐腐蝕材料，并進行特殊處理，使表面硬度達到HRC48～52，具有高耐磨、耐腐蝕的功能，保證了閥門的密封可靠性。該放料閥廣泛使用在化工、石油、冶金、制藥、染料、食品加工等行業。

二、產品特點：
1、閥體內腔裝有耐沖刷、耐腐蝕的密封圈。
3、密封面采用線密封，保證密封的可靠性，并可防止結疤。
2、閥瓣密封根據需要時封面均堆焊接有硬質合金，具有高耐磨、耐腐蝕的功能。
3、各種操作方式，例如，手動，氣動（彈簧復位式，雙作用式、帶手輪和不帶手輪），電動、液動，齒輪等。

三、工作原理：
HG5-89柱塞式放料閥工作原理為下降工作方式的柱塞，用于對反應器，各種容器以及管線施放放料和無死區關斷操作。對于需要閥門全排量工作的系統，柱塞閥比之放料閥更適用。由于柱塞在閥腔內移動的過程也是清潔閥腔的過程，因此，柱塞閥可應用于漿體工藝介質。設計多樣化，可與各種容器的出口對接。管線取樣和放料。低溫應用配備、石墨徑向密封，高溫應用采取金屬密封。

四、零部件材料：

零件名稱	ZG1Cr18Ni9Ti系列	ZG00Cr18Ni10系列	ZG1Cr18Ni12MO 2 Ti系列	ZG00Cr17Ni14MO 2 系列	WCB系列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥桿	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
墊片	304 PTFE	304L PTFE	316 PTFE	316L PTFE	石墨 304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

五、主要外形連接尺寸：

DN	上法蘭		上法蘭	下法蘭	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	100	65
50	165	125	180	145	85	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	195	135
125	245	210	280	245	180	145
150	280	240	335	295	210	185
200	335	295	405	355	/	/
