品牌 : |
GH/工恒 |
型號 : |
Q961F-16C |
|
材質 : |
碳鋼 |
連接形式 : |
螺紋 |
|
結構形式 : |
浮動球球閥 |
公稱通徑 : |
DN15-DN100（mm） |
|
適用介質 : |
水、汽、油、酸堿類等 |
壓力環境 : |
常壓 |
|
工作溫度 : |
常溫 |
標準 : |
國標 |
|
流動方向 : |
單向 |
驅動方式 : |
電動 |
|
零部件及配件 : |
執行器 |
用途 : |
截止 |
|
類型(通道位置) : |
二通式 |
|
|
產品詳情
Product details

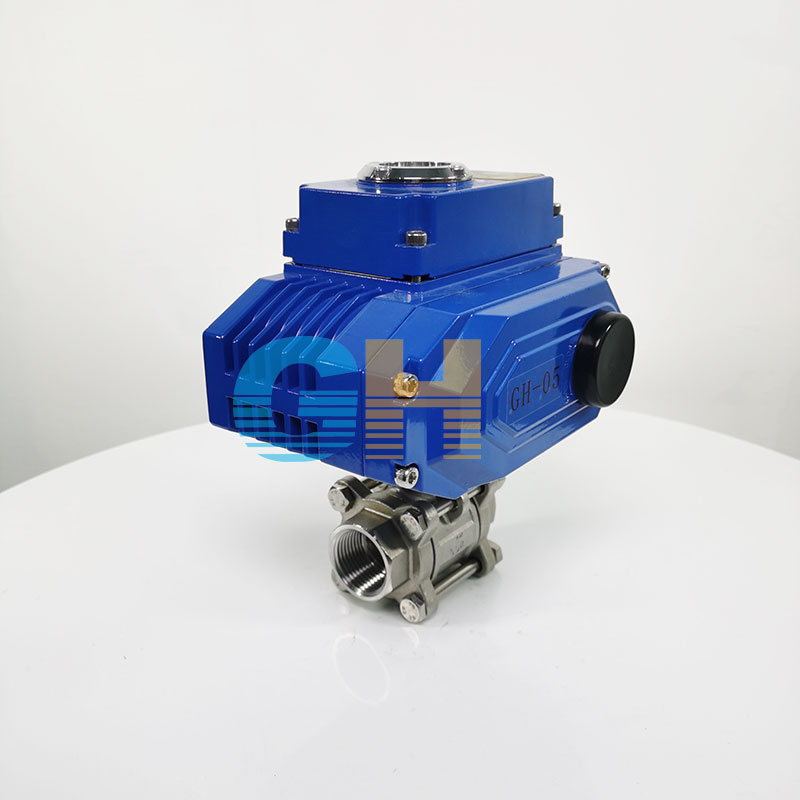

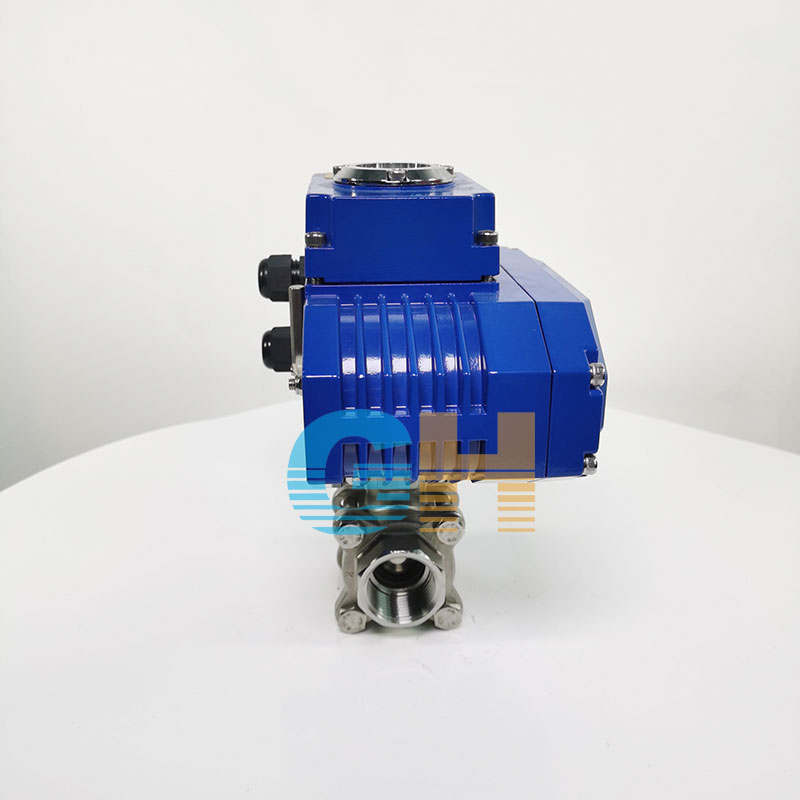

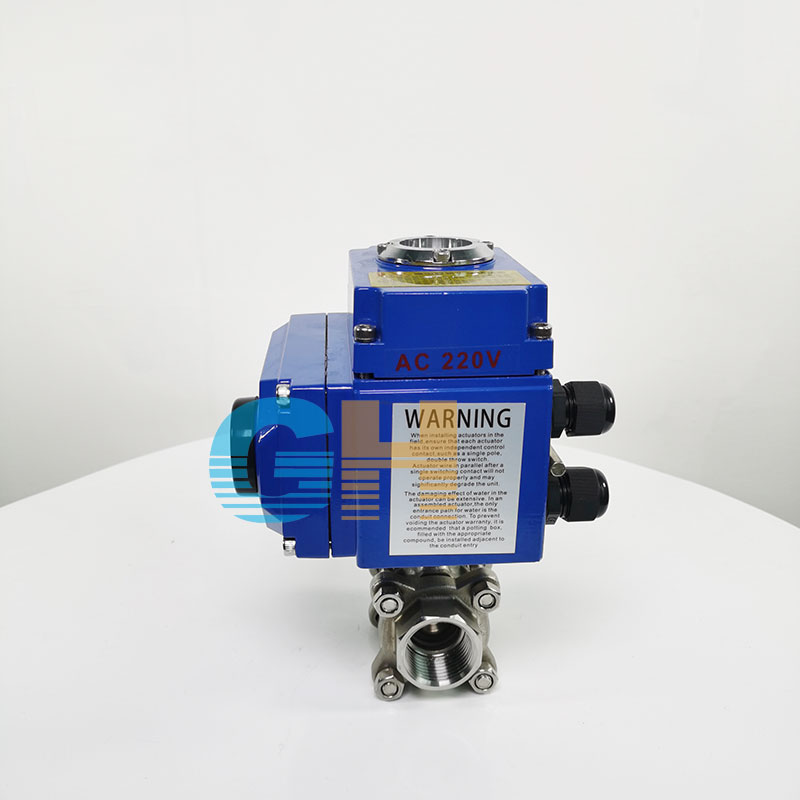

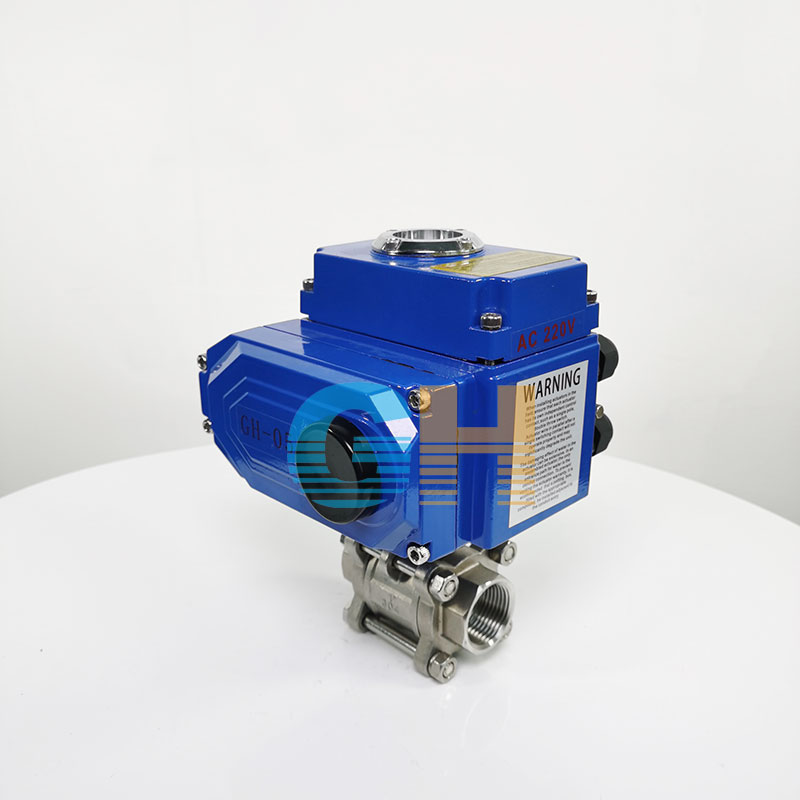

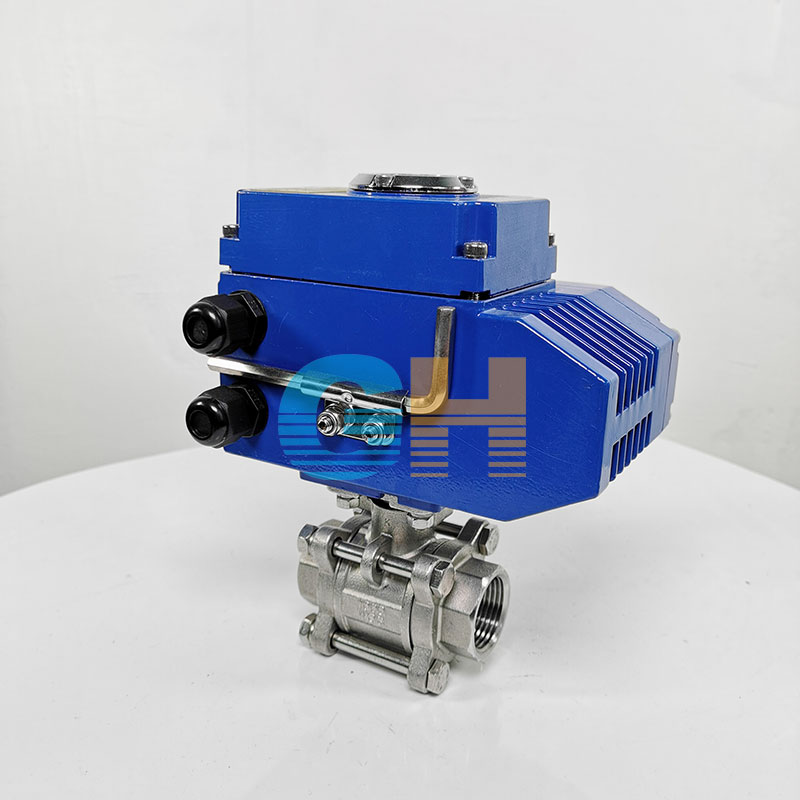

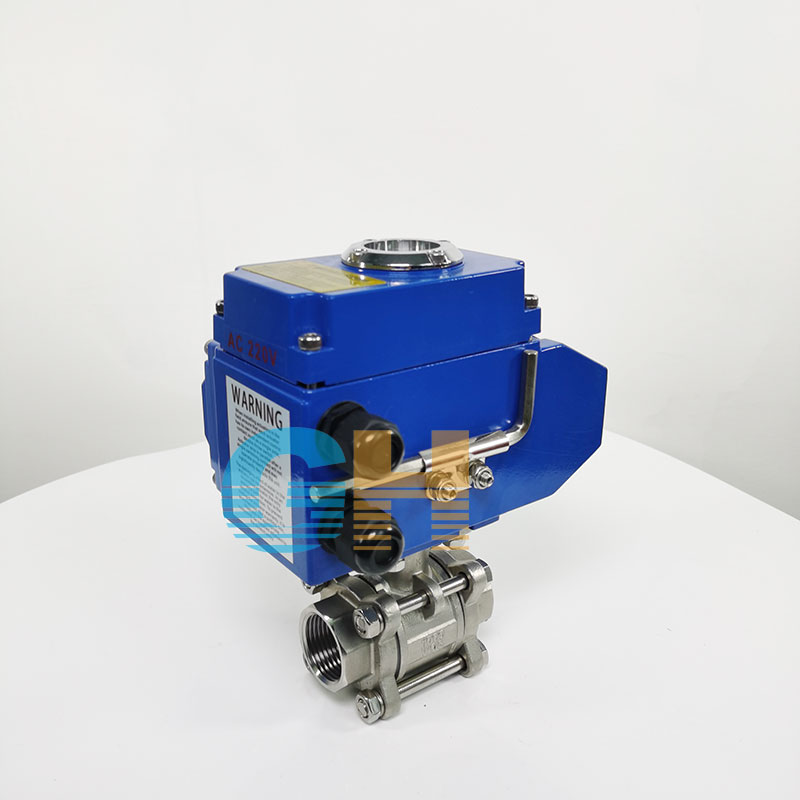

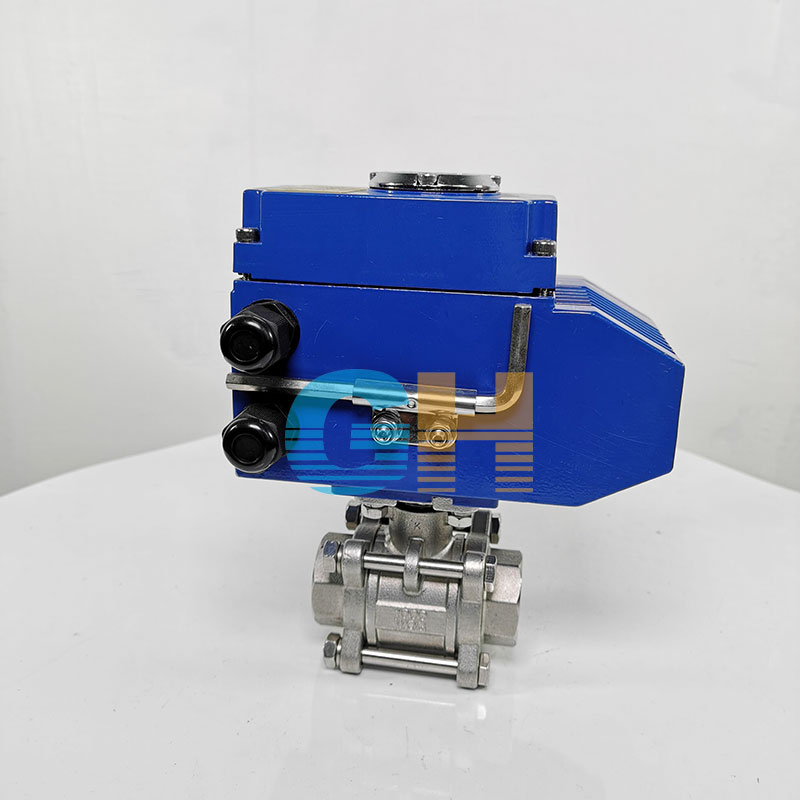

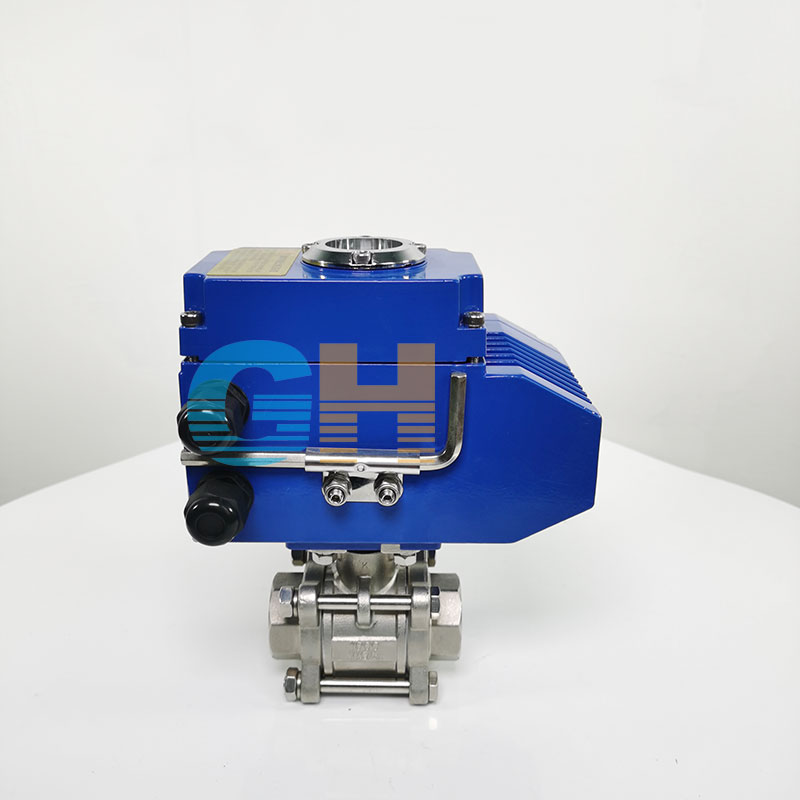

焊接電動三片式球閥
閥門型號：Q911F，Q911H
通徑規格：DN15～DN100
結構形式：浮動直通式
閥體材質：不銹鋼304、不銹鋼316、不銹鋼316L
公稱壓力：PN16、PN25、PN40、PN64
適用溫度：-29℃～300℃
應用范圍：蒸汽、水、油品、空氣和腐蝕性介質等
產品特點：體積小，結構緊湊，承受壓力大，安裝或拆卸特別方便
電動三片式球閥概述：
電動三片式球閥（電動內螺紋球閥）由左右閥殼和中間閥體三部分組裝而成，由四根較長的螺栓橫穿三段閥殼，從兩端緊緊夾住中間閥體。電動三片式球閥的優點就是特別容易拆卸，當閥門出現故障或需要維修時，不用拆卸管路的螺紋，可直接將四根螺栓拿下，便能將閥體的中間部分取出。既減少了發生故障的機率，又提高了作業效率，特別適用于機械體積小空間狹窄的工況當中。
電動三片式球閥原理：
三片式電動球閥的密封性能可靠，且承受的壓力較高，它的動作原理是通過電動執行裝置的電源電壓，帶動閥芯做90度的旋轉從而達到對介質的開啟與截斷，可設計為對介質進行二位開關控制，也能實現對管道中介質流量、壓力、溫度等參數進行比例調節。
電動三片式球閥標準規范：
測試檢驗：API598，EN12266
螺紋接端：ASME B1.20，BS21 DIN2999/259，BSP ISO7/1， ISO228/1 JIS B 0203
對焊接端：ASME B16025
套焊接端：ASME B16.11
閥蘭接端：ASME B16.5 DIN2542～2545 JIS B2238
電
電動三片式球閥技術參數：
|
公稱通徑
|
DN15～DN100(mm)
|
|
公稱壓力
|
PN1.0、1.6、2.5、6.4MPa
|
|
連接形式
|
內螺紋、焊接式
|
|
驅動方式
|
電源驅動（可防爆，可帶手動裝置）
|
|
電源電壓
|
AC220V、AC380V（其他定制DC24等）
|
|
動作范圍
|
0～90°
|
|
結構形式
|
三片式球閥
|
|
閥體材質
|
碳鋼、不銹鋼304、316、316L
|
|
信號反饋
|
有源信號、S無源信號
|
|
動作時間
|
30S-60S（可定制快開）
|
|
適用溫度
|
-29～180°C()、-29～300°C(對位聚苯)
|
|
適用介質
|
液體、油、空氣和腐蝕性介質等
|
|
控制方式
|
開關型(開關兩位模式)、智能調節(4～20mA模擬量信號控制)
|
電動片式球閥分類與區別：
電動一片式球閥是一體式的，由一個塞頭將球體固定，如此方便了它的維修，可用于要求快開快閉的工況中。 電動二片式球閥為兩部分組成，由兩片閥體夾住球體而固定起來，維修相對比較復雜，中間螺絲的松緊度關系到是否會漏氣。 電動三片式球閥跟二片式球閥類似，由左右端蓋，還有中間閥體組成，再由兩邊帶頸法蘭夾住，其壓力比其他兩種承受的壓力要高些。
聲明：本文中所有文字、數據、圖片均只適用于參考，Q911F-16P電動三片式球閥，電動球閥，電動內螺紋球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
