蝶閥

D341J-10蝸輪法蘭式全襯膠蝶閥
D341J-10蝸輪法蘭式全襯膠蝶閥
產品型號：D341J-10
口徑(DN)：50~1400(mm)
壓力(PN)：0.6~1.6MpaMpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品概述
    D341J-10蝸輪法蘭式全襯膠蝶閥閥軸的密封由蝶板與閥座之間的旋轉面加橡膠來控制，采用帶有橡膠密封表面和橡膠包襯蝶板，保證閥軸不與腔內流體介質接觸，嚴密的密封性能，的使用壽命，可作快速切斷或調節流量之用，適用于要求可靠密封和良好調節特性的場合。D341J-10蝸輪法蘭式全襯膠蝶閥用于溫度≤85℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用。

    其主要特點
    1、設計新穎、合理、結構，重量輕，啟閉迅速。
    2、操力矩小，操作方便，省力靈巧。
    3、可以任何位置安裝，維修方便。
    4、密封件可以更換，密封性能可靠達到雙向密封零泄漏。
    5、密封材料耐老化、耐腐蝕，使用壽命長等特點。

    襯膠蝶閥D341J采用標準
    設計標準：GB/T2238-1989
    法蘭連接尺寸:GB/T9113.1-2000;GB/T9115.1-2000;JB78
    結構長度:GB/T12221-1989
    壓力試驗:GB/T13927-1992;JB/T9092-1999

    主要技術參數
    D341J-10蝸輪法蘭式全襯膠蝶閥主要技術參數
    公稱通徑 DN（mm） 50～2000
    公稱壓力 PN（MPa） 0.6 1.0 1.6
    試驗壓力 強度試驗 0.9 1.5 2.4
    密封試驗 0.66 1.1 1.76
    氣密封試驗 0.6 0.6 0.6
    適用介質 空氣、水、污水、蒸氣、煤氣、油品等。
    驅動形式 手動、蝸桿蝸輪傳動、氣傳動、電傳動。

    主要零件的材質
    D341J-10蝸輪法蘭式全襯膠蝶閥主要零件的材質
    零件名稱 材料
    閥體 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
    蝶板 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
    密封圈 鑄鐵、球墨鑄鐵、碳鋼、不銹鋼、碳鋼完全包覆橡膠或氟塑料
    閥桿 碳鋼鍍鎳磷、不銹鋼
    填料 天然膠NR、氯丁膠CR、丁腈膠NBR、三元乙丙膠EPDM、氟橡膠FKM

    密封材料選用和適用溫度
    D341J-10蝸輪法蘭式全襯膠蝶閥密封材料選用和適用溫度
    材料品種 氯丁橡膠 丁晴橡膠 乙丙橡膠 聚四氟乙烯 硅橡膠 氟橡膠
    代號 X或or J XA或or JA XB或or JB XC、JC或or F XD或or JD XE或or JE
    耐高溫度 82℃ 93℃ 150℃ 232℃ 250℃ 204℃
    耐低溫度 -40℃ -40℃ -40℃ -268℃ -70℃ -23℃
    適用工作溫度 ≤65℃ ≤80℃ ≤120℃ ≤200℃ ≤200℃ ≤180℃


    主要外形連接尺寸

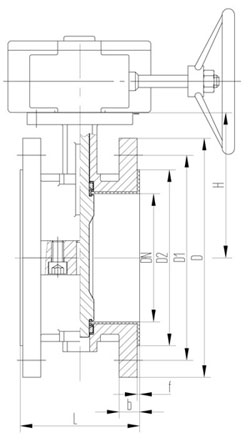

    D341J-10蝸輪法蘭式全襯膠蝶閥主要外形連接尺寸圖

    D341J-10蝸輪法蘭式全襯膠蝶閥主要外形連接尺寸(mm)
    公稱通徑
    DN(mm)    		 L D D1 D2 b f z-φd H
    50 108 160 125 99 16 3 4-φ18 112
    65 112 180 145 118 18 3 4-φ18 122
    80 114 195 160 132 18 3 4-φ18 129
    100 127 215 180 155 20 3 8-φ18 142
    125 140 245 210 184 22 3 8-φ18 157
    150 140 280 240 210 22 3 8-φ23 170
    200 152 335 295 256 22 3 8-φ23 210
    250 165 390 350 319 24 3 12-φ23 246
    300 178 440 400 368 26 4 12-φ23 274
    350 190 500 460 428 26 4 16-φ23 320
    400 216 565 515 480 26 4 16-φ25 340
    450 222 615 565 532 26 4 20-φ25 365
    500 229 670 620 585 28 4 20-φ25 410
    600 267 780 725 685 34 5 20-φ30 470
    700 292 895 840 794 34 5 24-φ30 500
    800 318 1010 950 901 36 5 24-φ34 580
    900 330 1110 1050 1001 38 5 28-φ34 670
    1000 410 1220 1160 1120 38 5 28-φ34 796
    1200 470 1450 1380 1325 44 5 32-φ41 868

    注：襯膠閥耐腐蝕情況參考襯膠閥門各種化工介質耐腐蝕性能表。
    聲明：本文中所有文字、數據、圖片均只適用于參考，D341J-10蝸輪法蘭式全襯膠蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
