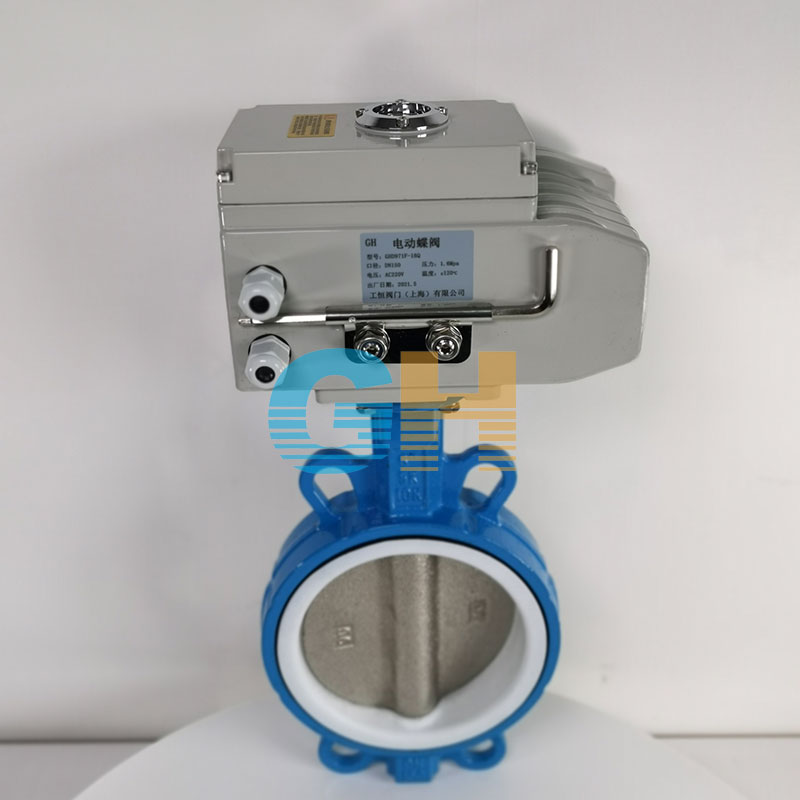

D971F-16Q電動對夾蝶閥-軟密封對夾式蝶閥-四氟密封蝶閥

產品型號：D971F-16Q
口徑(DN)：DN40~DN1600(mm)
壓力(PN)：0.6-1.6Mpa
產品價格：電議

產品詳情

加工定制 :	是	品牌 :	GH/工恒
型號 :	D971F-16Q	材質 :	球墨鑄鐵
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	水、蒸汽	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	截止
類型(通道位置) :	直通式	口徑 :	DN50-DN500
公稱通徑 :	DN50-DN500

產品詳情
Product details

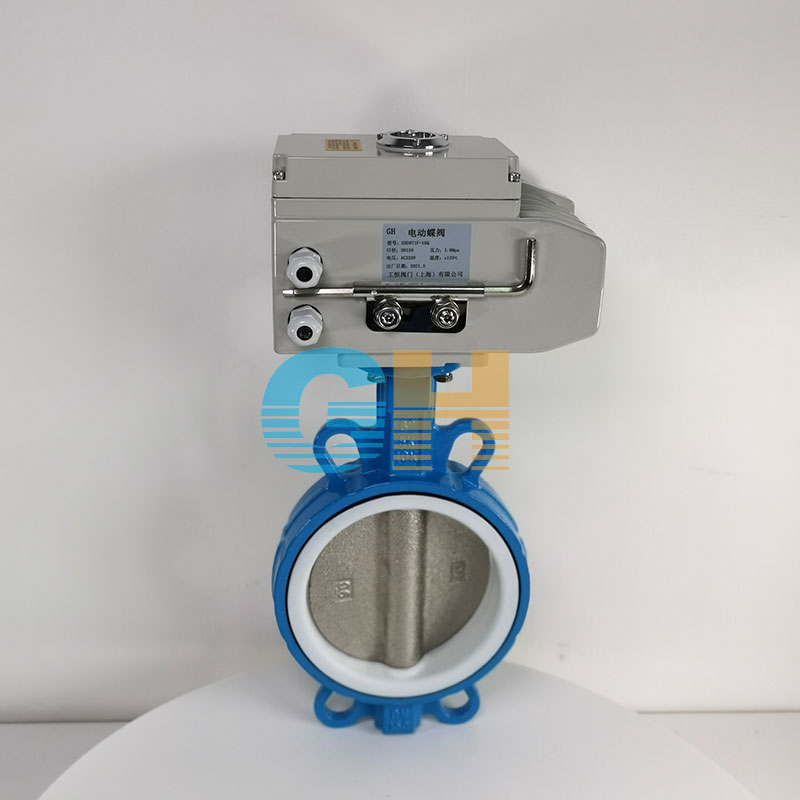

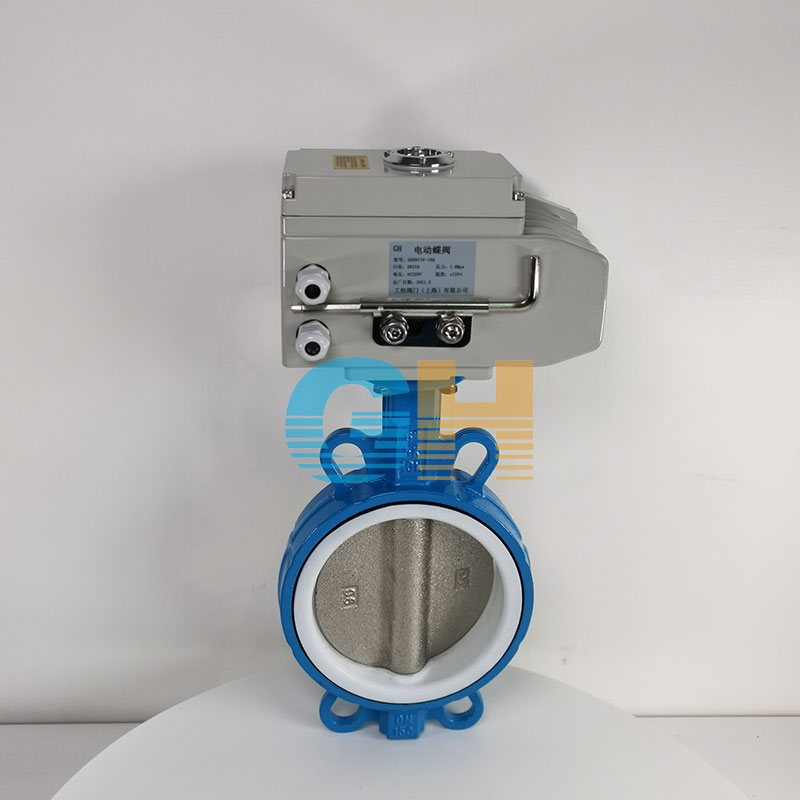

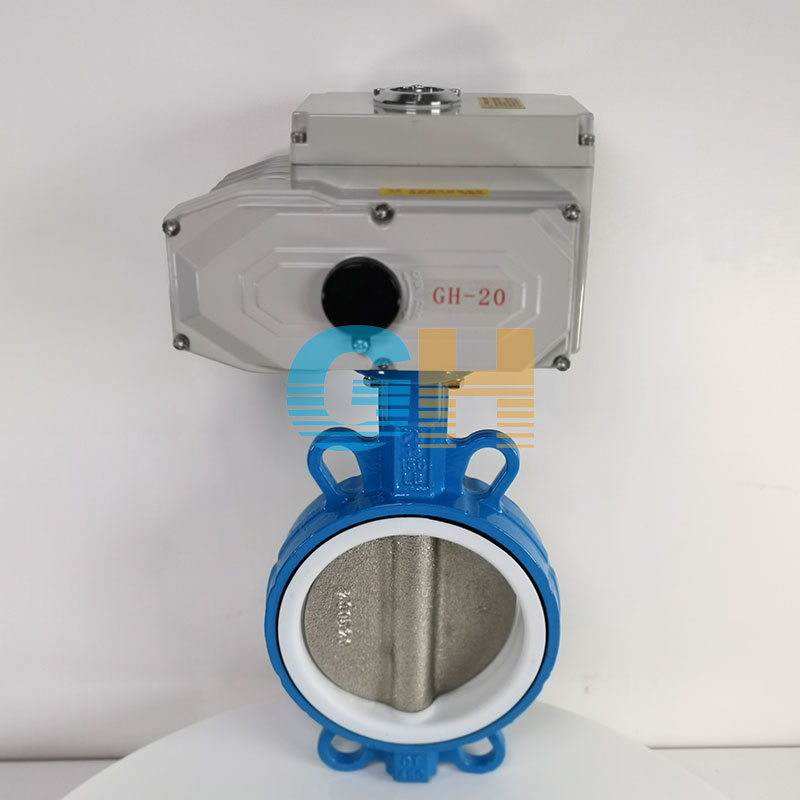

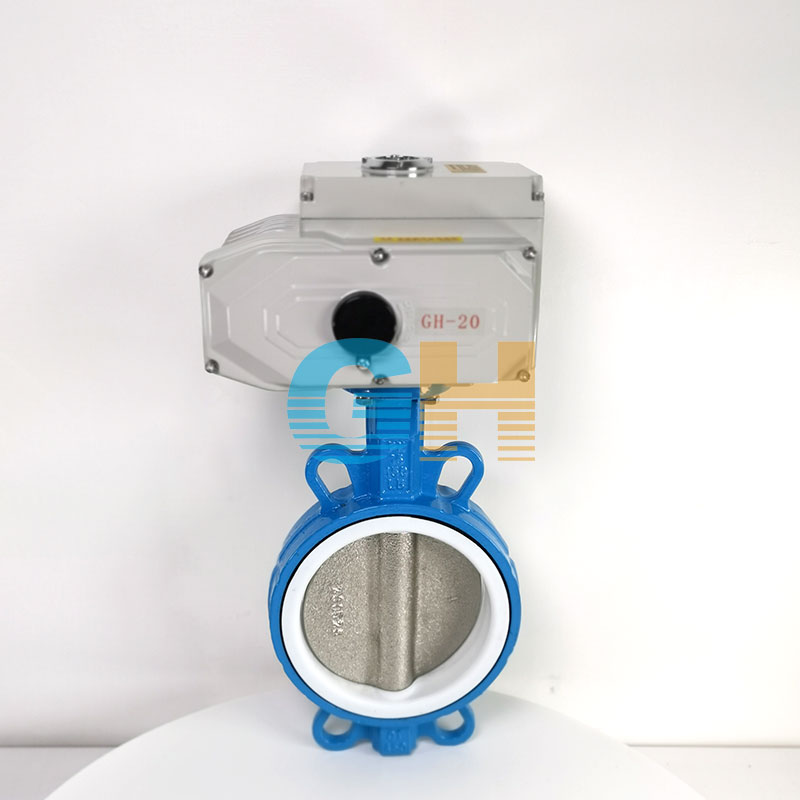

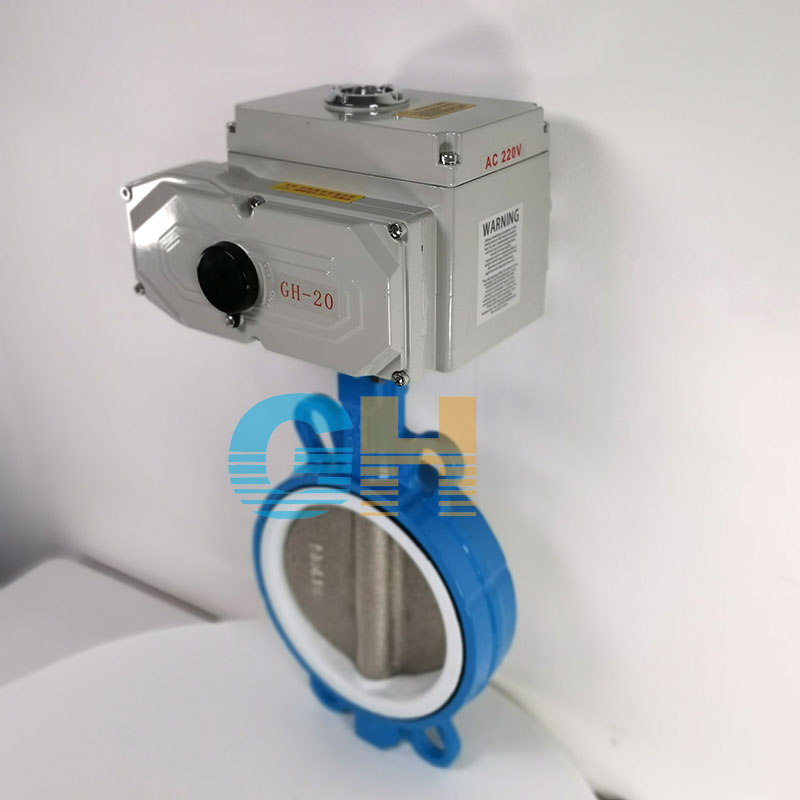

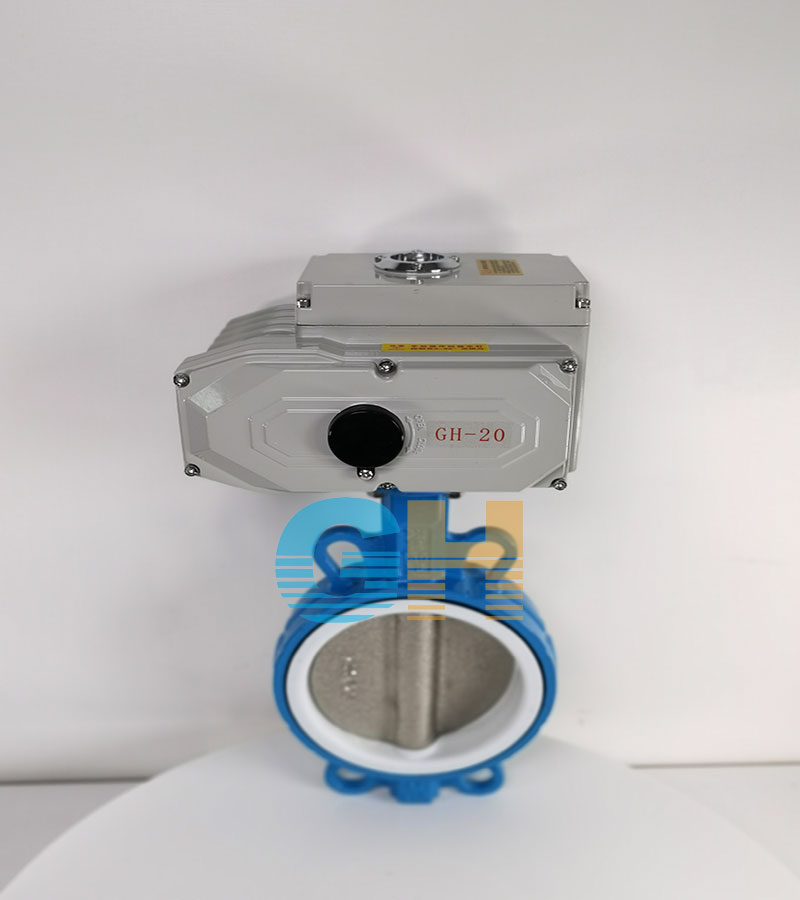

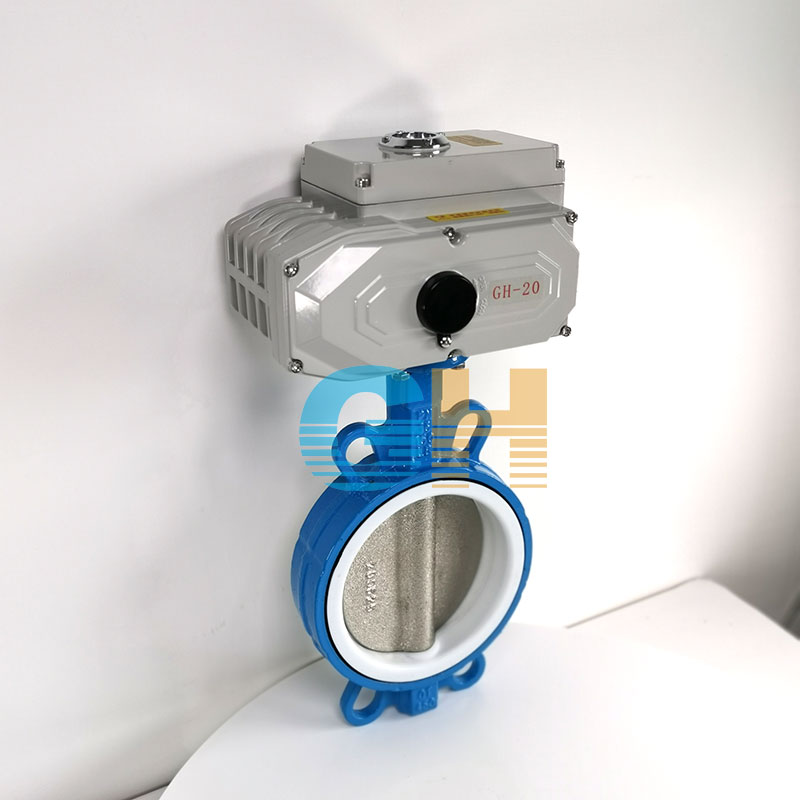

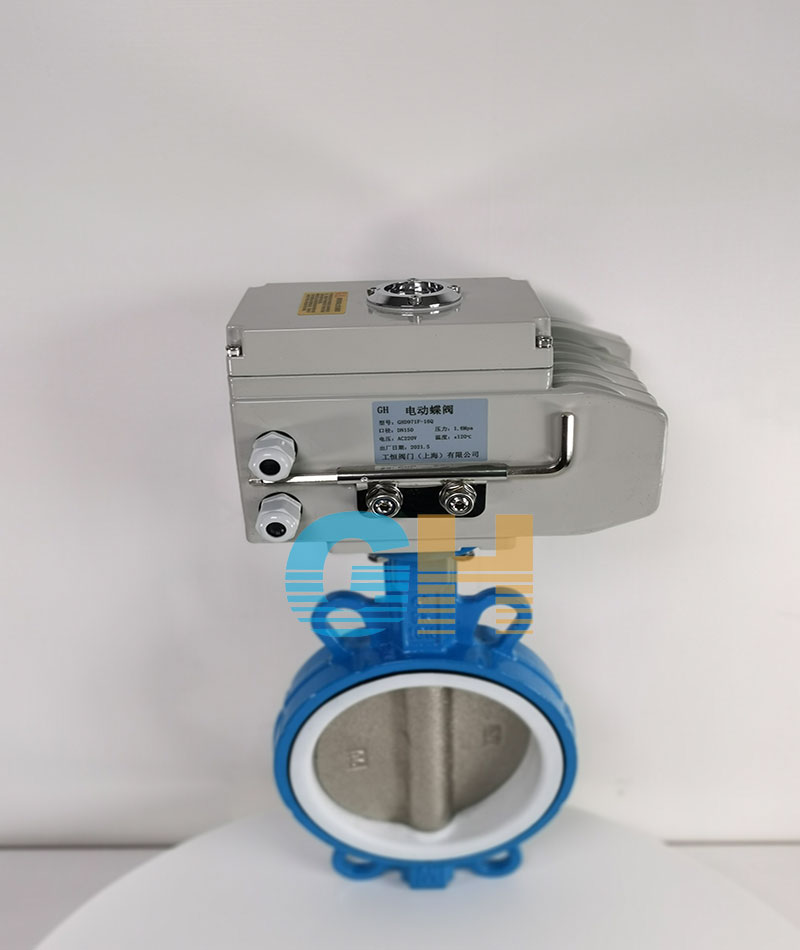

D971F4電動四氟蝶閥
產品概述：
D971F4電動四氟蝶閥是用閥桿起轉動的蝶板作啟閉件,用以實現閥門的開啟,關閉與調節。電動襯氟蝶閥是在過流部件、閥體、蝶板、閥桿上采用襯里技術襯里較厚的高分子材料,防腐蝕性能優良,可適用于濃度的酸、堿、鹽及氧化劑、還原劑、溶劑等介質,是化工、石油食品、鋼鐵冶煉、造紙、水電等系統的氣體、液體、半流體的管路和容器上作截流和調節設備使用的理想產品,并可取代閘閥、截止閥和其它類型的切斷、調節閥門。

結構特點：
①體積小、重量輕、輕巧、便于安裝
②密封性能優良可靠、零泄漏,使用長。
③流量特性趨于直線,調節性能zui優。
④結構簡單,開關迅速,90°旋轉啟閉。
⑤可代替閘閥、截止閥、旋塞閥、膠管閥及隔膜閥等各種閥的使用。
⑥可根據用戶要求配置氣動、電動裝置,滿足遙控和程控的需要。
⑦更換零件襯里材質可適用于各種介質。

技術參數：
公稱通經DN（mm） 50～400
公稱壓力PN（MPa） 0.6 1 1.6
密封試驗（MPa） 0.66 1.1 1.76
強度試驗（MPa） 0.9 1.5 2.4
適用溫度氟橡膠：-20℃～200℃
適用介質水、空氣、油品及弱腐蝕性流體
泄漏率符合GB/T13927-92標準

產品用途：
全襯聚四氟(F4)和聚全氟乙(F46)氟塑料襯里閥，具有耐腐蝕、無泄漏、長等優點。適用于濃、各種酸、強酸、氧化性介質或高溫烯、高溫濃
交替及多種溶劑和其它強腐蝕性介質。

連接尺寸及重量：

公稱通徑		標準值							參考值
DN （mm）	NPS （inch）	L	D	D1	D2	f	b	Z-φd	D0	H	W（kg）
DN （mm）	NPS （inch）	PN1.0（MPa）
40	11/2	33	145	110	85	3	18	4-φ18	160	140	3
50	2	43	160	125	100	3	20	4-φ18	200	200	4
65	21/2	46	180	145	120	3	20	4-φ18	250	250	6
80	3	46	195	160	135	3	22	4-φ18	250	250	8
100	4	52	215	180	155	3	22	8-φ18	300	185	12
125	5	56	245	210	185	3	24	8-φ18	300	203	18
150	6	56	280	240	210	3	24	8-φ23	200	225	28
200	8	60	335	295	265	3	26	8-φ23	200	275	56
250	10	68	390	350	320	3	28	12-φ23	240	315	72
300	12	78	440	400	368	4	28	12-φ23	240	348	88
350	14	78	500	460	428	4	30	16-φ23	280	415	170
400	16	102	565	515	482	4	32	16-φ25	280	460	145
450	18	114	615	565	532	4	32	20-φ25	320	500	165
500	20	127	670	620	585	4	34	20-φ30	320	530	195
600	24	154	780	725	685	5	36	20-φ30	360	610	268
700	28	165	895	840	800	5	40	24-φ30	360	675	320
800	32	190	1010	950	905	5	44	24-φ30	360	805	395
900	36	203	1110	1050	1005	5	46	28-φ34	380	995	450
1000	40	216	1220	1160	1115	5	50	28-φ34	400	1170	680
1200	48	254	1450	1380	1325	5	56	32-φ41	400	1295	825
