蝶閥

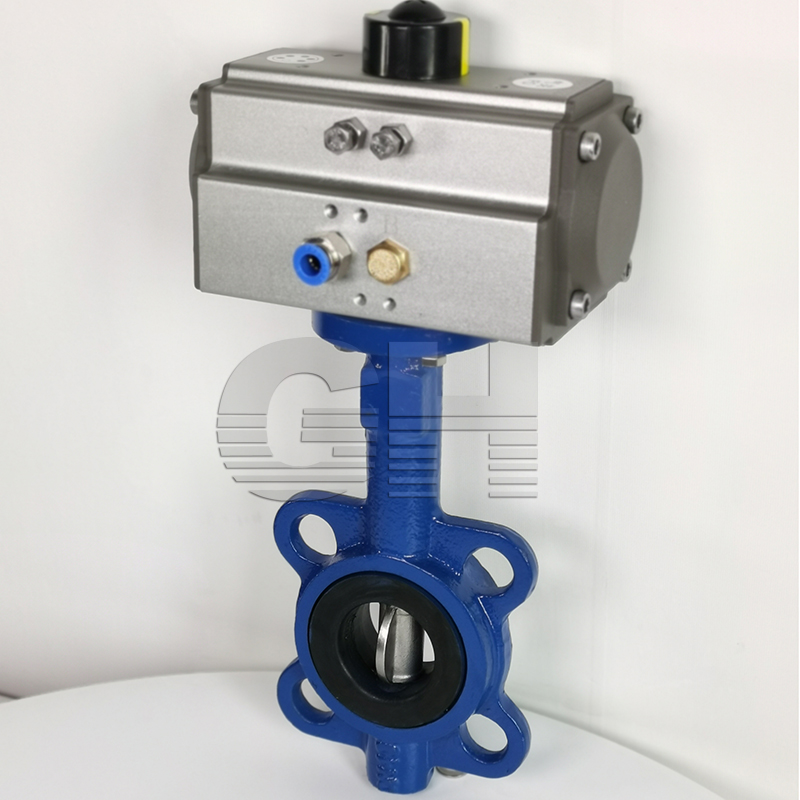

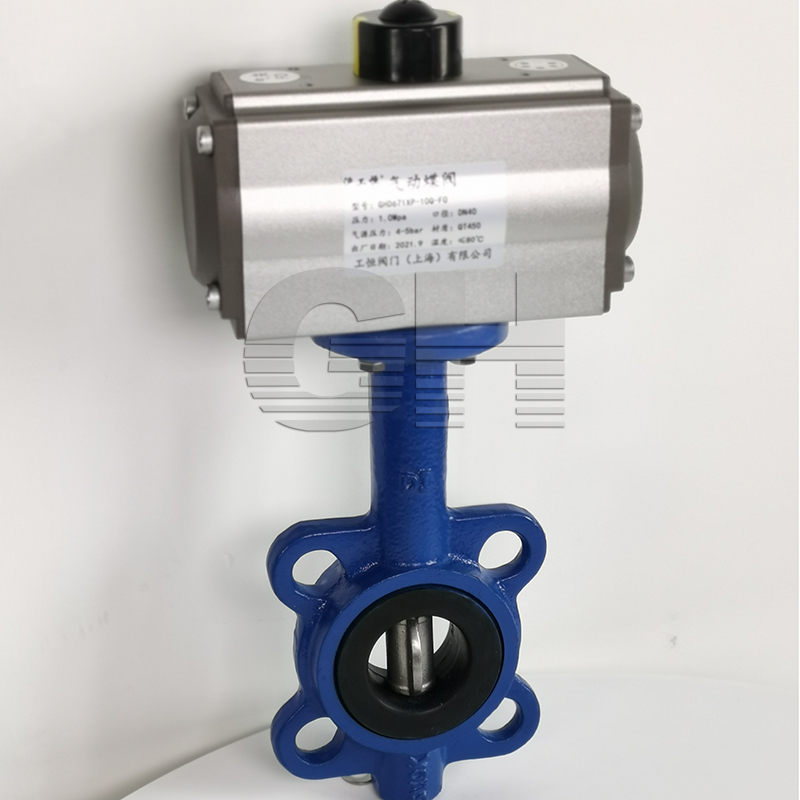

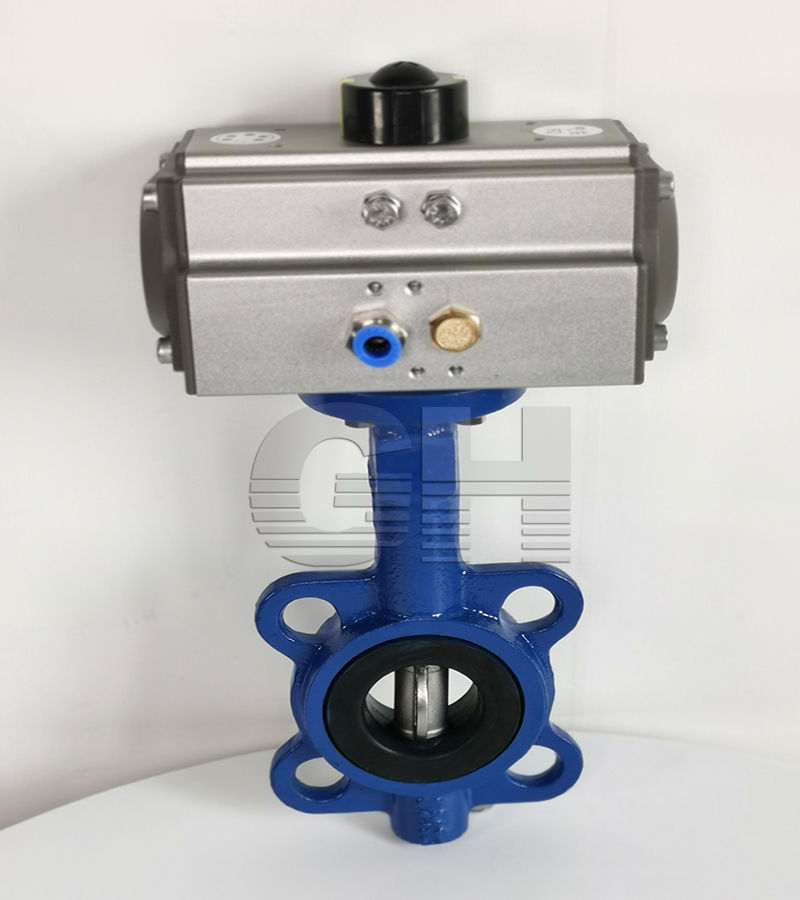

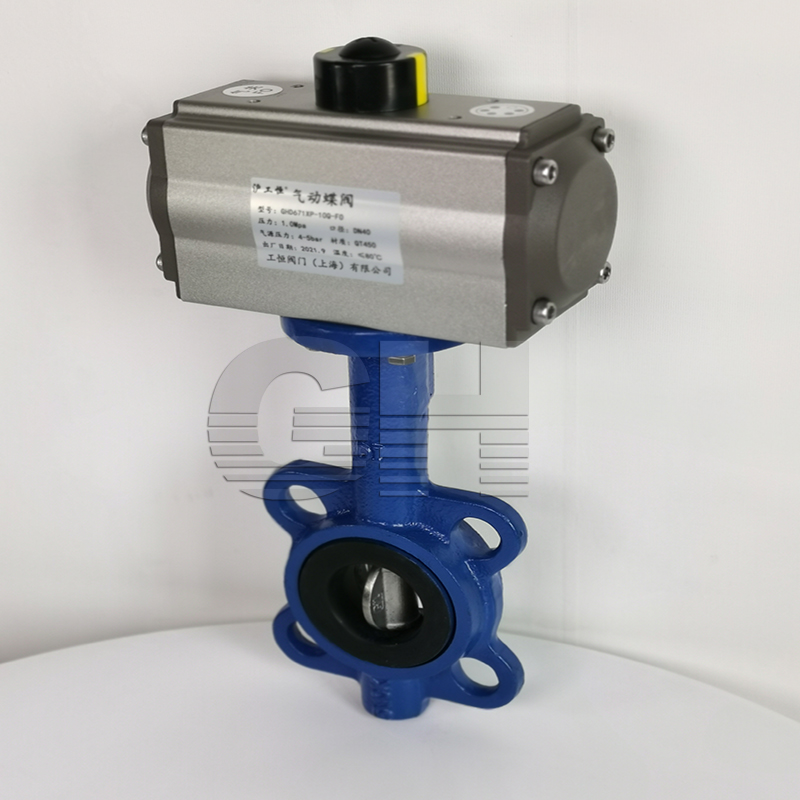

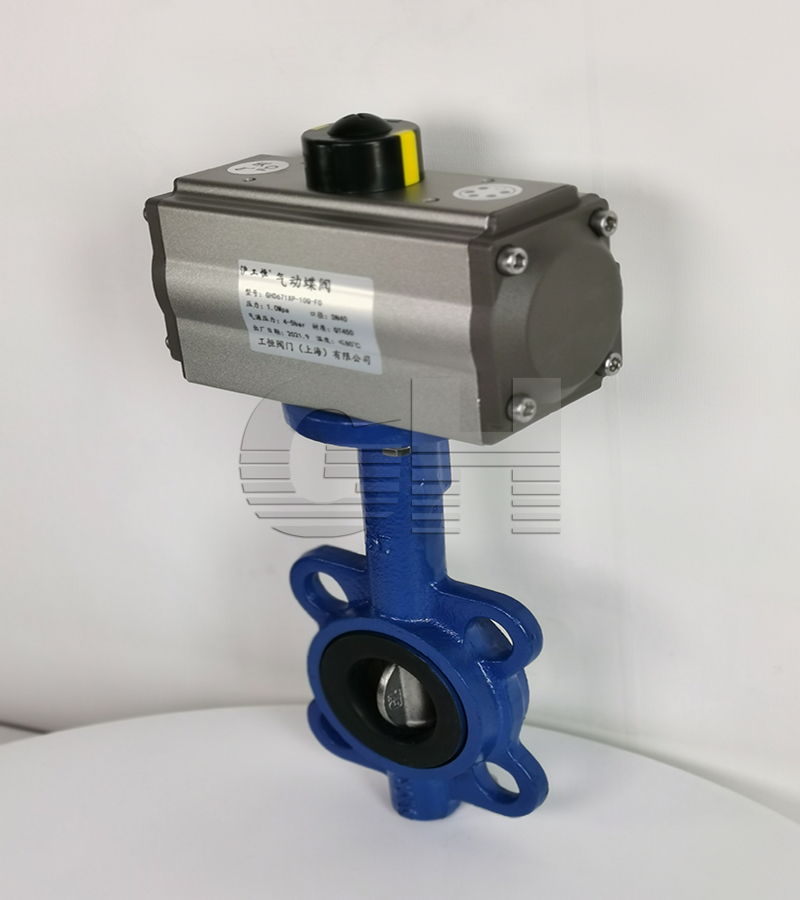

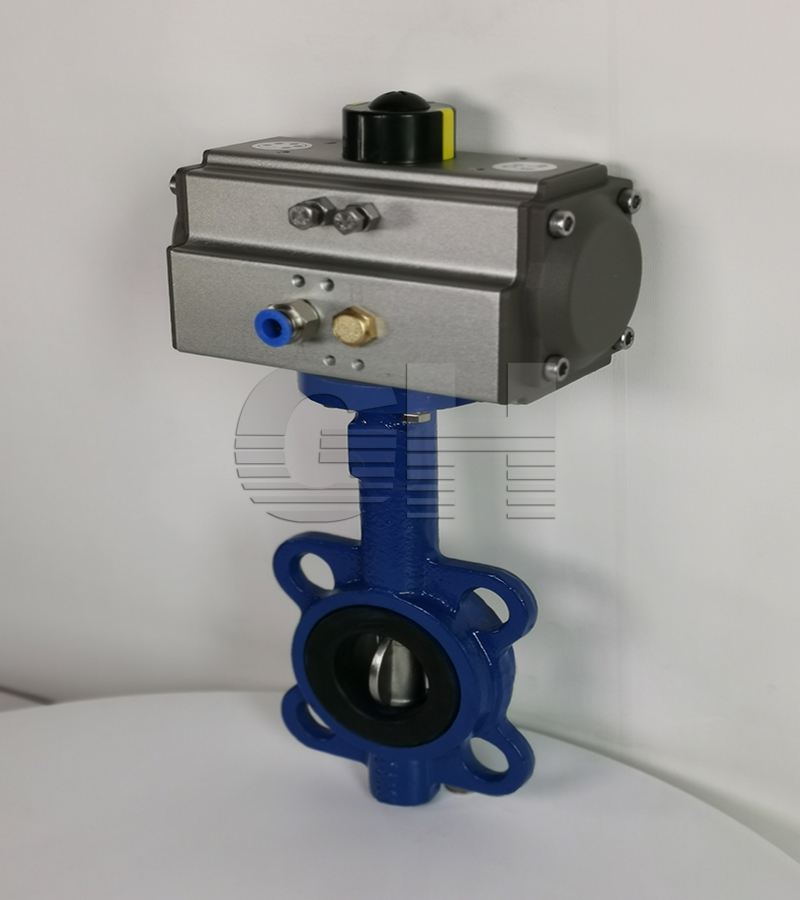

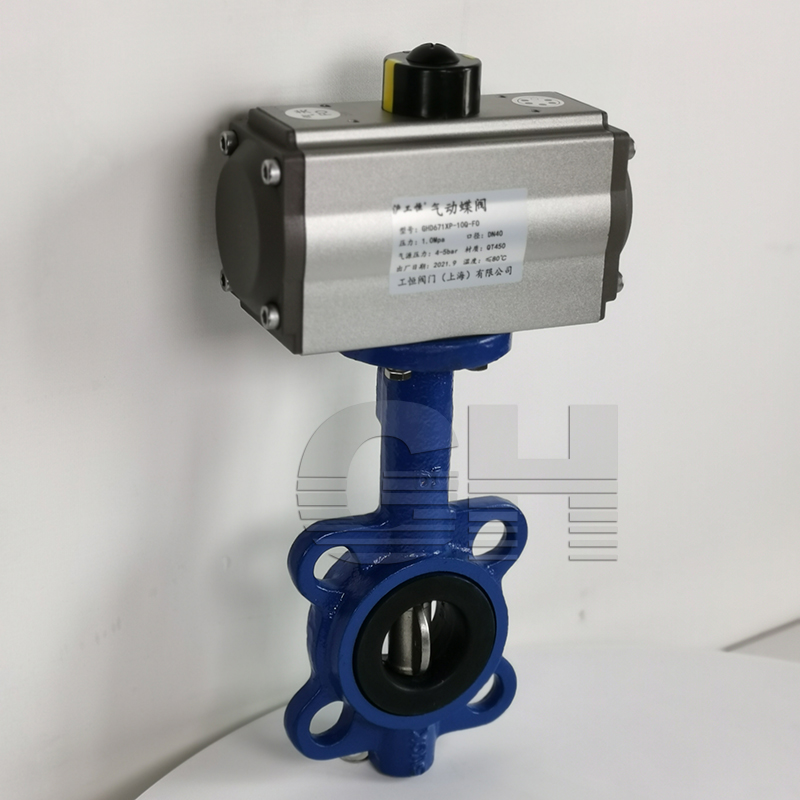

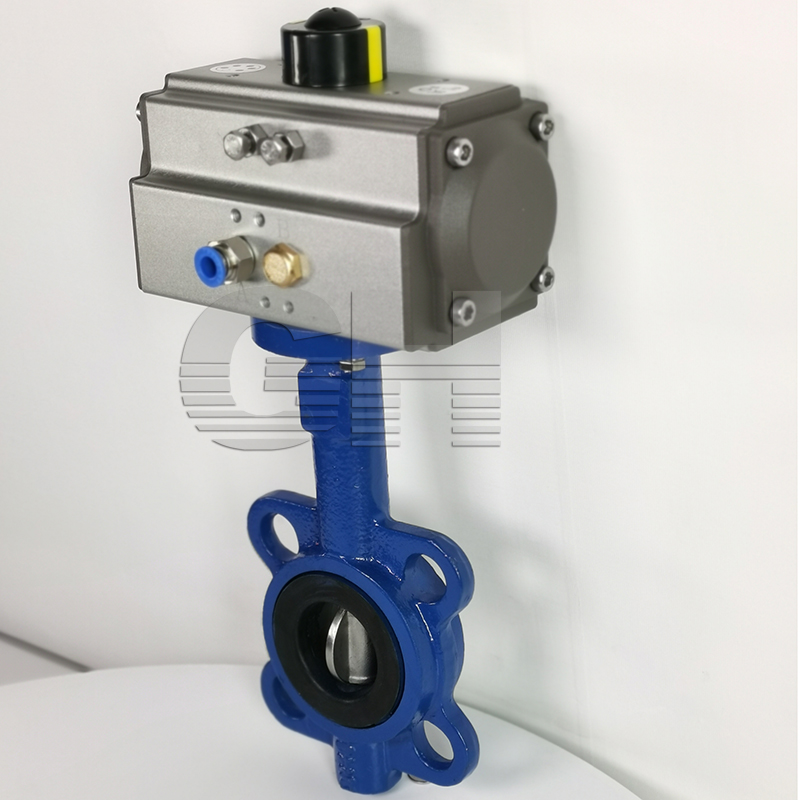

D671XP-16Q-DN40小口徑氣動切斷蝶閥氣動不銹鋼板對夾蝶閥

產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格：電議

產品詳情

加工定制 :	是	品牌 :	滬工恒
型號 :	D671XP-16Q	材質 :	鑄鋼
連接形式 :	對夾	結構形式 :	垂直板式
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	氣動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	二通式	口徑 :	DN40-DN1200
公稱通徑 :	DN40-DN1200

產品詳情
Product details

一、氣動鑄鋼蝶閥D671XP-16C概述：
1、本產品結構緊湊，體積精小，運行可靠，密封性好，維修容易，安裝方便。應用于石油、化工、輕工、制藥、造紙、建筑等流體控制系統中作遠距離集中控制或就地控制。
2、本氣動蝶閥根據用戶需求可配行程限位開關、指示器、氣源三聯件等。它是以壓縮空氣為動力（氣源壓力0.4-0.7MPa），通過閥桿帶動蝶板在閥體內轉動90°，實現全開—全閉的動作。

二、對夾式氣動軟密封蝶閥閥體：

公稱通徑	40-1200mm
公稱壓力	0.6-1.6Mpa
殼體試驗壓力	1.5倍工作壓力
密封試驗壓力	1.1倍工作壓力
連接形式	對夾JB78-59，JB79-59
材料	WCB，HT200 ZG25I ZG1Cr18Ni9Ti，ZG0Cr18Ni12Mo2Ti，CF8，CF8M襯
溫度范圍	-20℃~+200℃
工作溫度范圍	NBR閥座-10~80℃、EPDM閥座-20~120℃、PTFE聚--30~+150℃
允許長期使用溫度	NBR閥座0~60℃ EPDM閥座-10~100℃、PTFE聚—25~+130℃
填料	V型聚填料,含浸聚填料，編織填料，柔性石墨

三、對夾式氣動軟密封蝶閥組件：

閥芯型式	閥板	氣缸形式	單作用和雙作用式及AW系列大口徑蝶閥
流量特性	直線性或等比持性	氣缸工作壓力	0.4-0.7MPa
材料	1Cr18Ni9Ti,0Cr18Ni12Mo2Ti	氣缸開關時間	雙作用式1-5秒
閥座材料	聚（PTFE），橡膠，金屬閥座	氣缸空氣耗量	1-131L
閥桿材料	不銹鋼，襯	電磁閥電源	220VAC，24VDC

采用標準目錄

項目名稱	采用標準	可選標準
設計制造驗收	GB/T12238-1989	ISO/DIN10631-91
閥門結構長度	GB/T12221-1989	ISO5752-88
閥門法蘭連接	GB9113-1988	ISO7005. 2
閥門檢驗	GB/T13927-1992	ISO/DIN5208-87
閥門標志	GB12220-1989	ISO5209-87
驅動裝置連接	GB12223-1989	ISO/DIN5211-89
閥門供貨要求	GB/T12252	————

注：蝶閥不僅符合 ISO,GB標準，同時也兼容世界其它標準
可選材料

主要零部件	材質	適用規格	主要零部件	材質	適用規格
閥體	球墨鑄鐵灰鑄鐵鑄鋼不銹鋼	50mm~1200mm 50mm~1200mm 50mm~300mm 50mm~300mm	閥桿	不銹鋼 410 不銹鋼 316 不銹鋼 304 碳鋼鍍鎳磷	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm
閥板	不銹鋼 CF8 不銹鋼 CF8M 球墨鑄鐵鍍鎳磷球墨鑄鐵覆尼龍	50mm~600mm 50mm~600mm 50mm~1200mm 50mm~1200mm	閥座	丁腈橡膠 NBR 乙丙橡膠 EPDM 氟橡膠 VITON 硅橡膠 SEP 耐熱 EPDM EPDM PTFE	50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~1200mm 50mm~600mm
