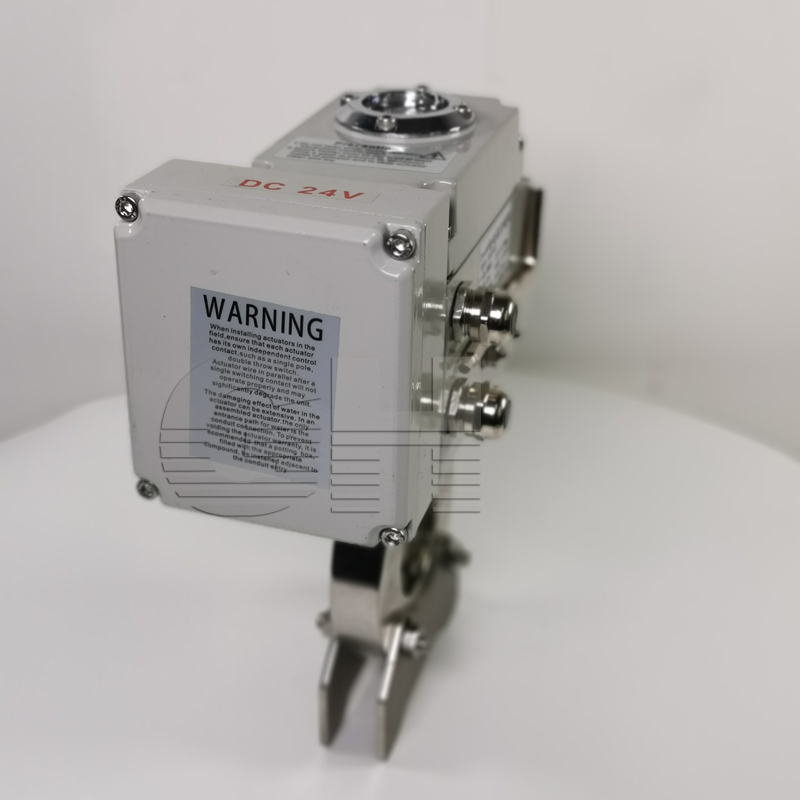

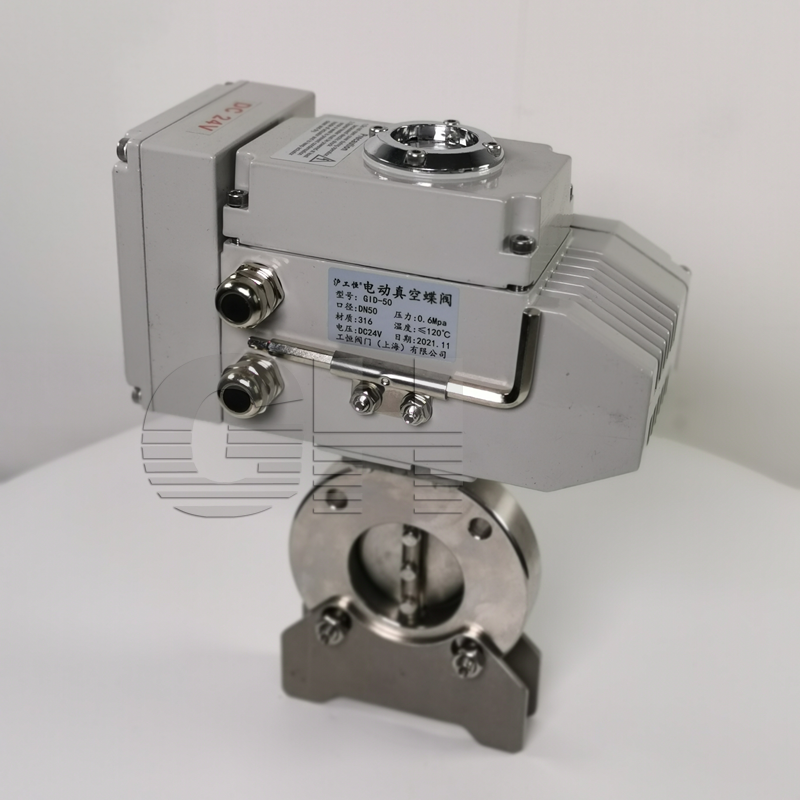

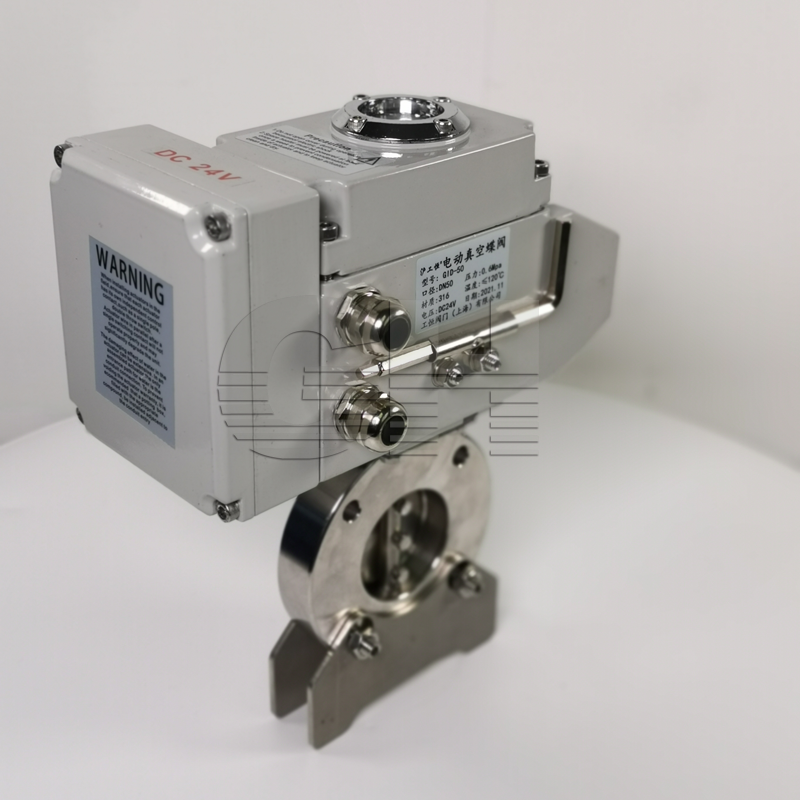

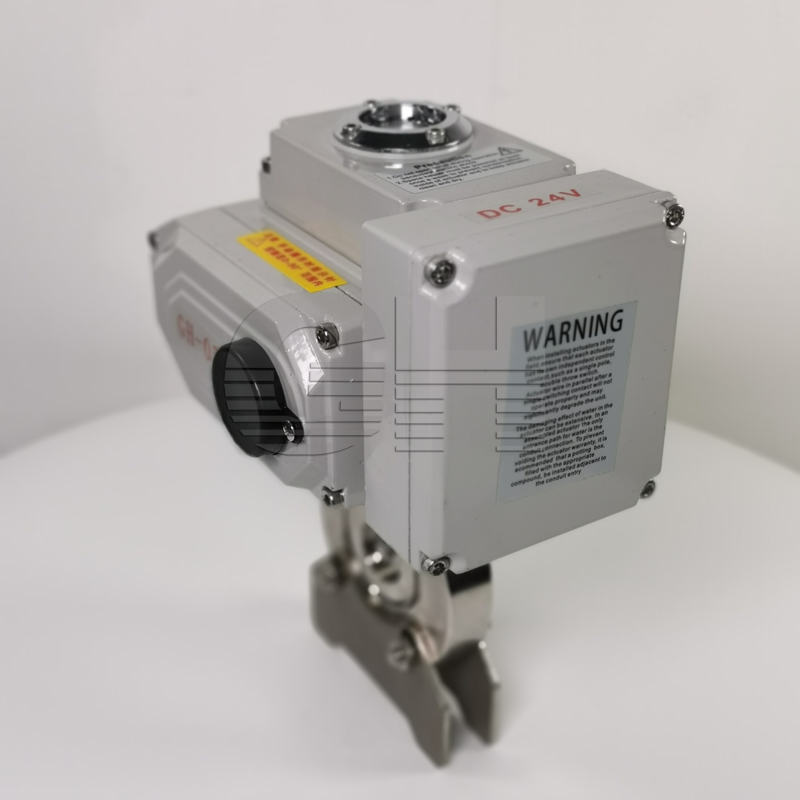

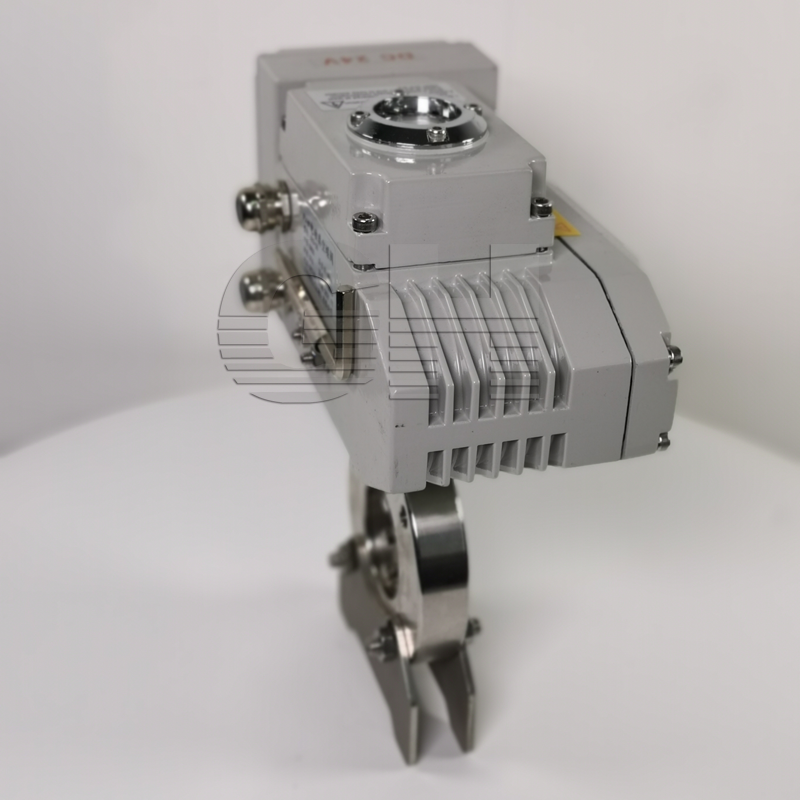

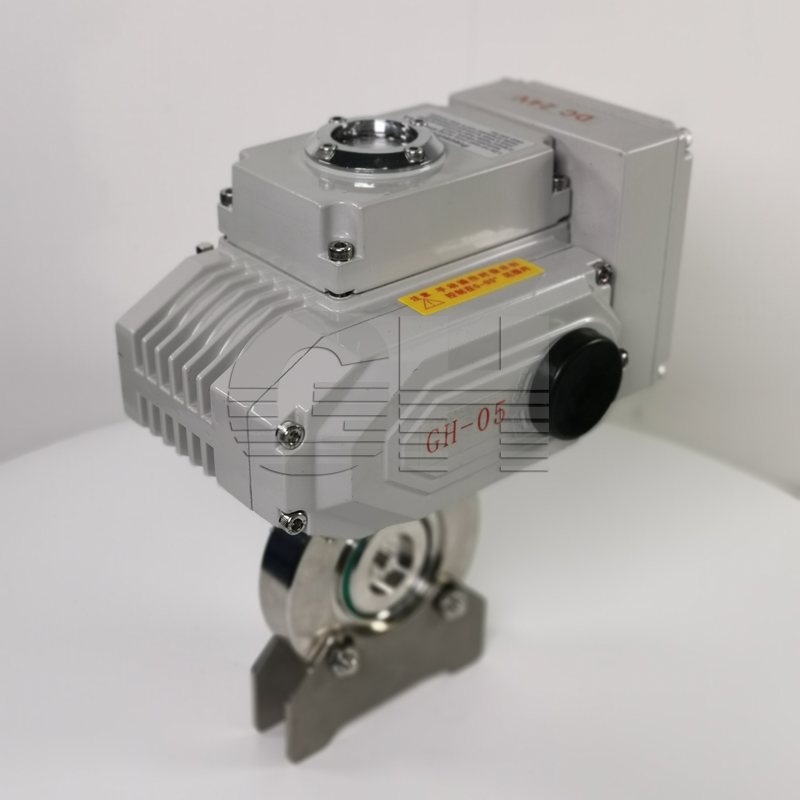

GIQ-50電動真空調節蝶閥調節型電動真空蝶閥

產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格：電議

產品詳情

加工定制 :	是	品牌 :	滬工恒
型號 :	GIQ-50	材質 :	不銹鋼
連接形式 :	對夾	結構形式 :	偏置板式
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	電動
零部件及配件 :	執行器	用途 :	調節
類型(通道位置) :	直通式	口徑 :	25-400
公稱通徑 :	25-400

產品詳情
Product details

產品簡介：
防爆電動真空蝶閥GID/電動高真空蝶閥/不銹鋼電動高真空蝶閥/電動真空蝶閥由防爆電動執行器和真空蝶閥組成。
應用于真空管路中，使用介質純凈空氣或非腐蝕性氣體。該閥可用于易燃易爆的氣體真空環境中。可選裝調節型。
電動真空蝶閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。適用的工作介質為空氣和非腐蝕性氣體。

主要技術參數：

適用范圍(Pa)	105～1.3x10-5
閥門漏率(Pa.L/S)	≤1.3x10-6
開閉時間(S)	DN≤63 20；80≤DN≤200 30；DN≥250 48
介質溫度（℃）	-25～+80(密封材料為丁jing橡膠)-30～+150(密封材料為氟橡膠)
法蘭標準	JB919
安裝位置	任意
控制電路	標準出廠：AC220V/50Hz開關型特殊：AC380V；DC24V開關型4～20mA DC
信號反饋	標準出廠：帶無源觸點型特殊：4～20mA DC調節型

主要外形尺寸：

型號	通徑(DN)	ΦD	ΦB	H	A	L	W	n-ΦC
GID-25	25	70	55	177	22	160	113	4-Φ7
GID-32	32	78	64	182
GID-40	40	85	70	186
GID-63	63	130	110	229	26			4-Φ9
GID-80	80	145	125	273	30	196	121	4-Φ9
GID-100	100	170	145	285	30			4-Φ12
GID-125	125	195	170	299	35			4-Φ12
GID-150	150	220	195	368	35	255	158	8-Φ12
GID-200	200	275	250	394	40
GID-250	250	330	300	426	45
GID-300	300	380	350	449	55			8-Φ14
GID-400	400	500	465	538	60	310	207	8-Φ18
