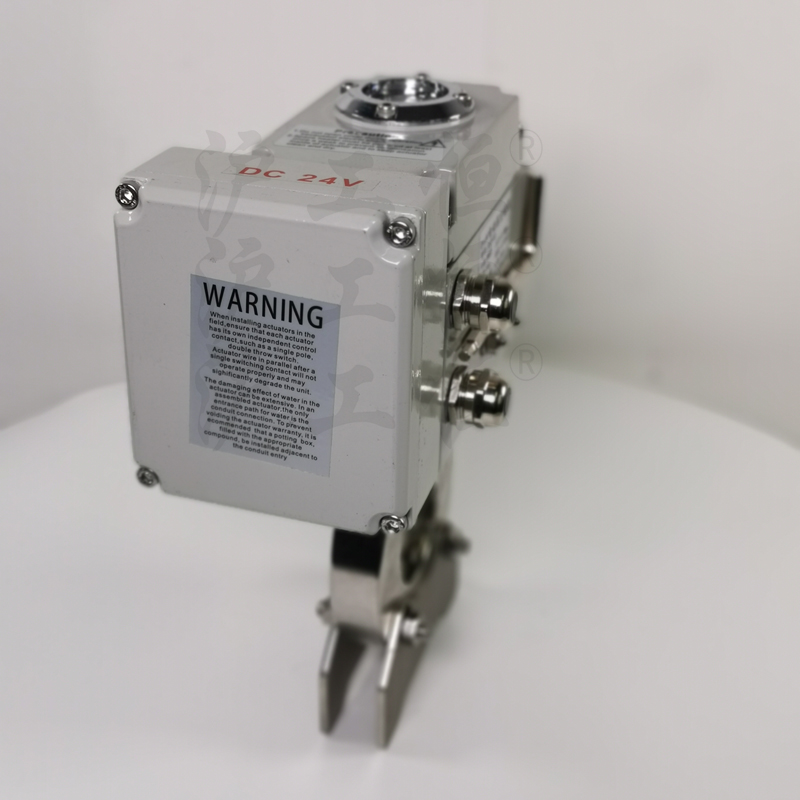

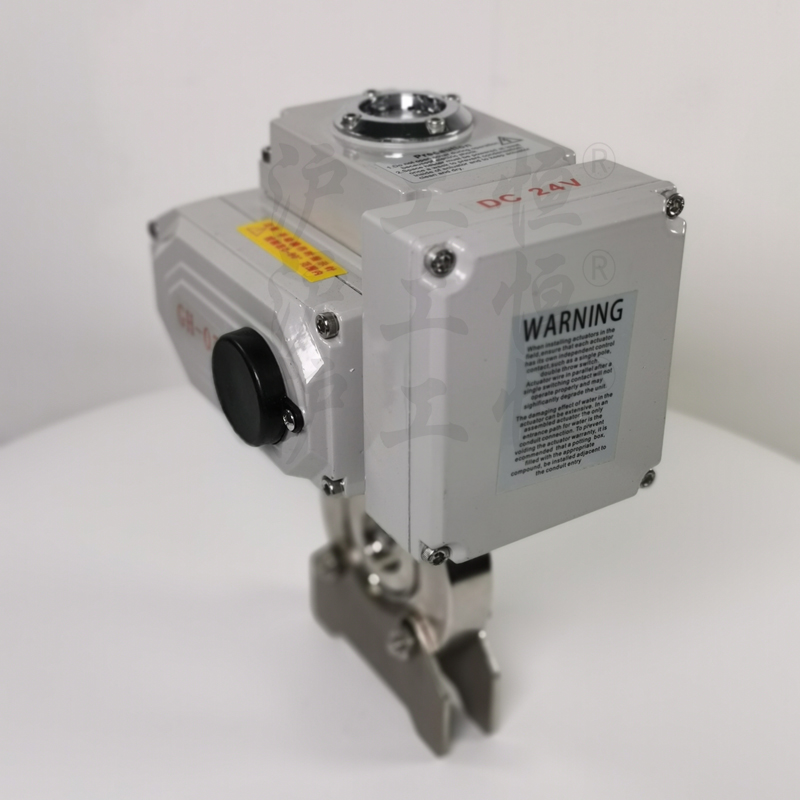

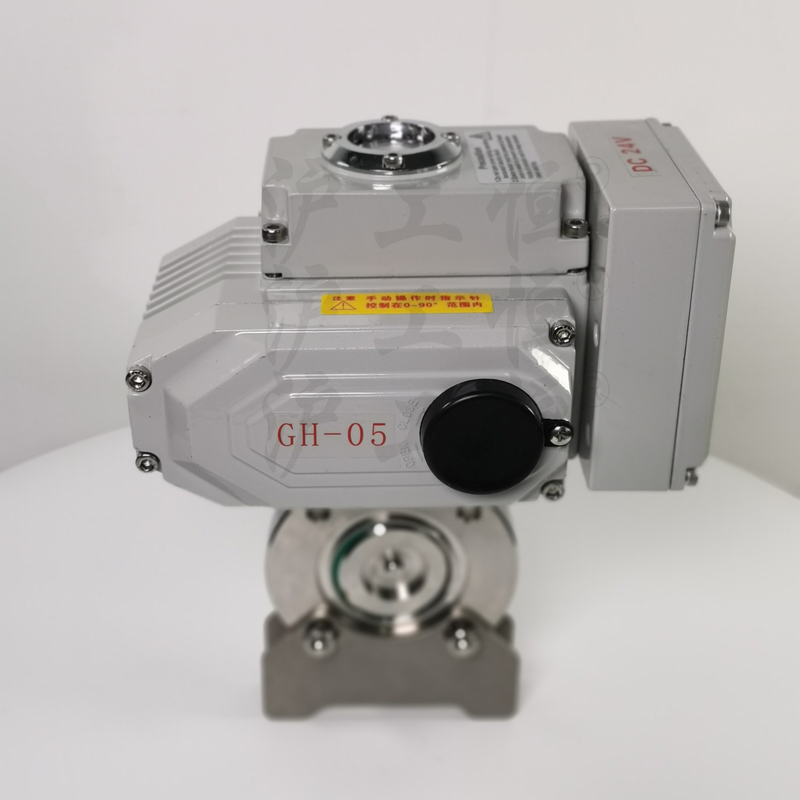

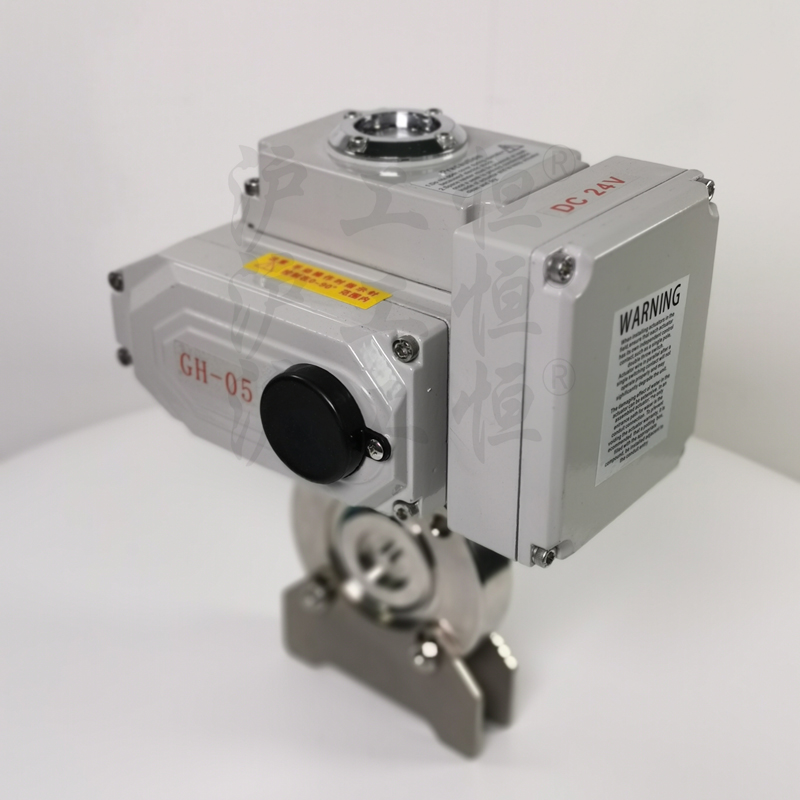

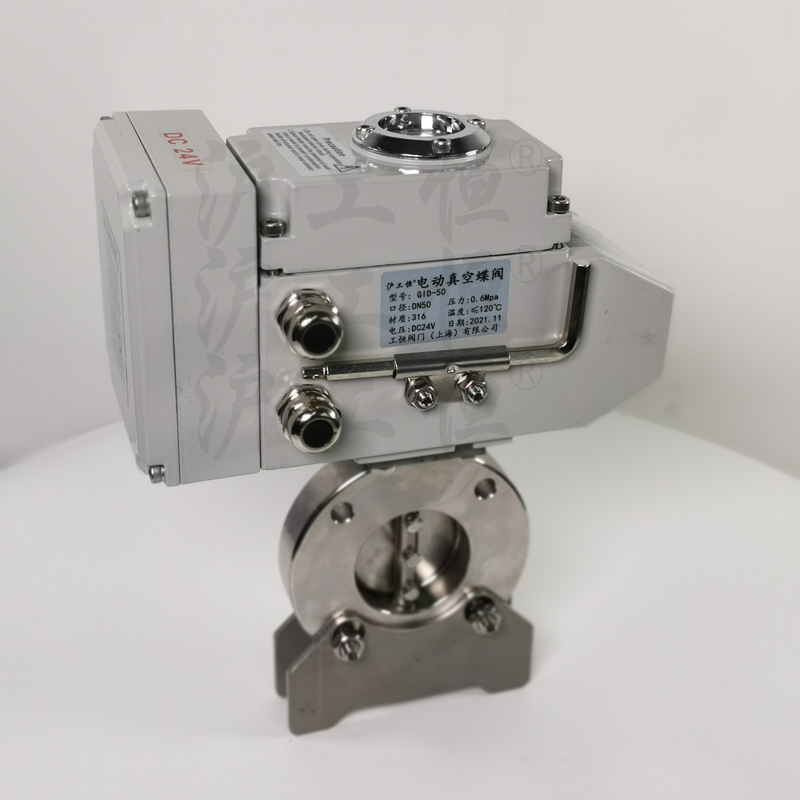

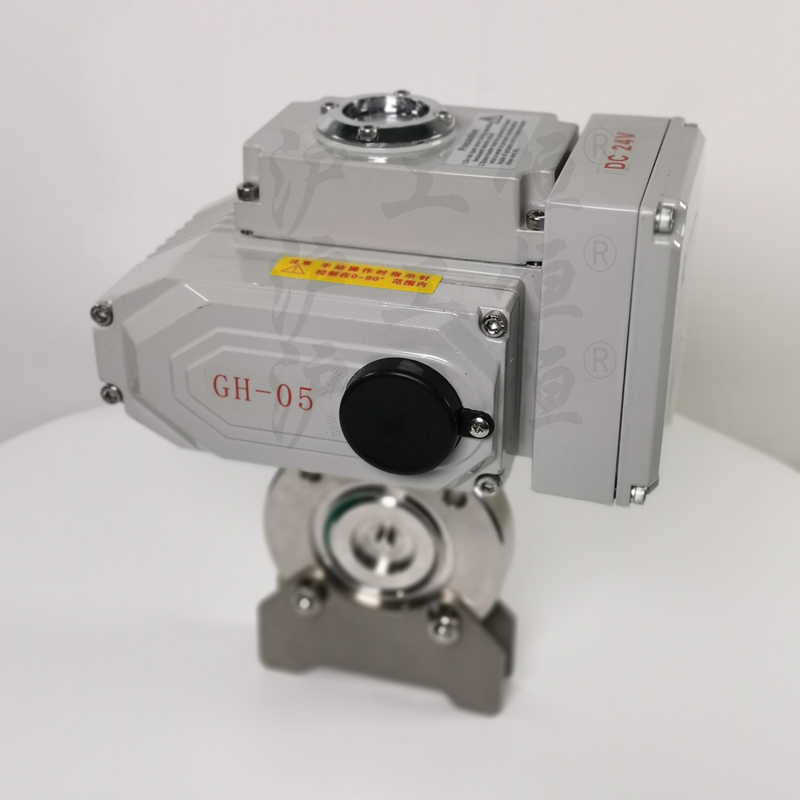

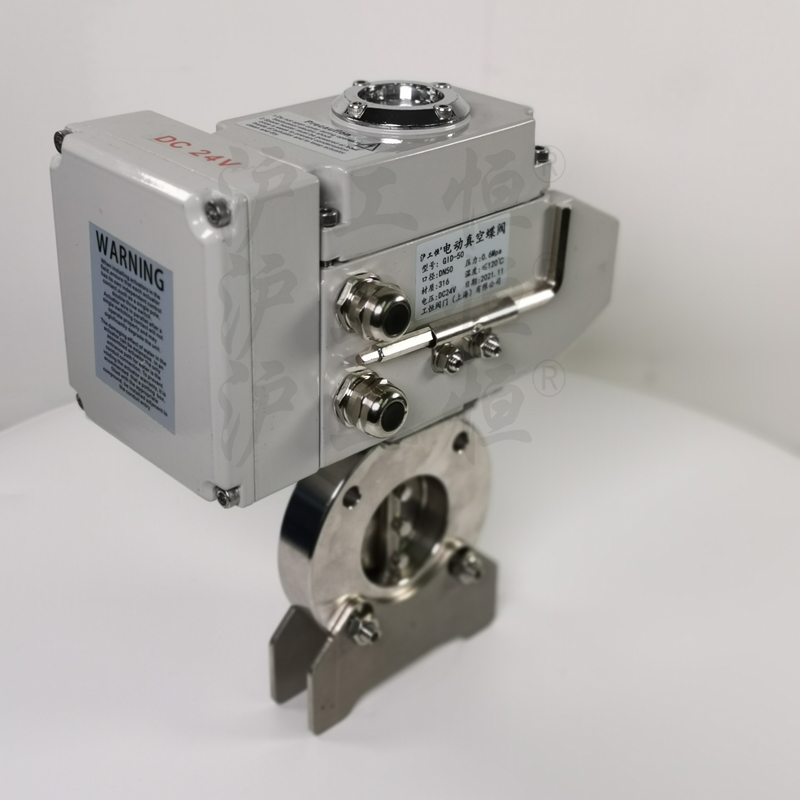

GID-50~400電動真空蝶閥說明書資料介紹:
GID-50~400電動真空蝶閥:別名真空蝶閥，閥板采用夾緊結構，把閥板的密封圈夾緊，除了能用在真空狀態下，也能在低壓狀態下使用。精小型電動執行器，普通戶外開關型系列，對夾法蘭連接，中心垂直板結構，不銹鋼材質閥板，2Cr13不銹鋼閥軸，四氟閥座軟密封，閥體CF8，使用溫度-150℃+150℃，使用介質：空氣、非腐蝕性介質等，壓力0.1MPa或者負壓。
型號編制
|
D |
9 |
4 |
3 |
H |
10 |
C |
|
① |
② |
③ |
④ |
⑤ |
⑥ |
⑦ |
①、閥門類型：D=蝶閥 Z=閘閥 D=蝶閥 J=截止閥 H=止回閥 Y=減壓閥②、驅動方式：3=蝸輪傳動 6=氣動 9=電動 5=錐齒輪傳動 4=正齒輪傳動 空白=手動③、連接方式：4=法蘭連接 6=焊連接 1=內螺紋連接 2=外螺紋連接④、結構形式：0=單偏心1=中心垂直板2=雙偏心結構3=三偏心結構⑤、密封材質：SH=雙向壓2cr13不銹鋼 F46=全襯聚四氟乙烯⑥、壓力等級（PN）：10-16⑦、閥體材質：C=碳鋼 P=304不銹鋼 R=316不銹鋼 未填寫=鑄鐵
用途:
廣泛用于食品、制藥、生物科技、油品提煉及其他真空系統中使用。
特點:
1、中線垂直板結構，密封性能好流體能力強。2、制造成本低于其他類型閥門，尤其是制造大口徑閥門。3、閥板把密封圈夾起來安裝的，維修拆卸方便。4、對夾法蘭式連接，兩端法蘭直接裝閥門就可以。
執行標準:
設計制造：GB/T12238結構長度：GB12221-2005供貨要求：GB/T12252-2005壓力試驗：GB/T13927-2008試壓檢驗：GB/T13927-1992
性能參數
|
壓力等級（MPa） |
負壓 |
負壓 |
負壓 |
負壓 |
|
閥門強度試驗壓力（MPa） |
負壓 |
負壓 |
負壓 |
負壓 |
|
閥門密封試驗壓力（MPa） |
負壓 |
負壓 |
負壓 |
負壓 |
|
適用溫度℃ |
-29℃+150℃ |
|
主要材質 |
CF8 |
|
連接形式 |
對夾法蘭式 |
|
啟閉形式 |
精小型電動執行器 |
|
適用介質 |
氣體、液體等真空管路介質 |
|
連接標準 |
GB/T6070 |
外形連接尺寸
|
型號 |
通徑(DN) |
ΦD |
ΦB |
H |
A |
L |
W |
n-ΦC |
|
GID-50A |
50 |
110 |
90 |
218 |
26 |
160 |
113 |
4-Φ9 |
|
GID-63A |
63 |
130 |
110 |
229 |
32 |
|
GID-80A |
80 |
145 |
125 |
272 |
196 |
121 |
8-Φ9 |
|
GID-100A |
100 |
165 |
145 |
282 |
|
GID-125A |
125 |
200 |
175 |
300 |
35 |
8-Φ11 |
|
GID-150A |
150 |
225 |
200 |
369 |
255 |
158 |
|
GID-200A |
200 |
285 |
260 |
399 |
45 |
12-Φ11 |
|
GID-250A |
250 |
335 |
310 |
427 |
50 |
|
GID-300A |
300 |
425 |
395 |
471 |
55 |
12-Φ14 |
|
GID-400A |
400 |
510 |
480 |
546 |
60 |
310 |
207 |
16-Φ14 |
聲明：本文中所有文字、數據、圖片均只適用于參考，GID-50電動真空蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
