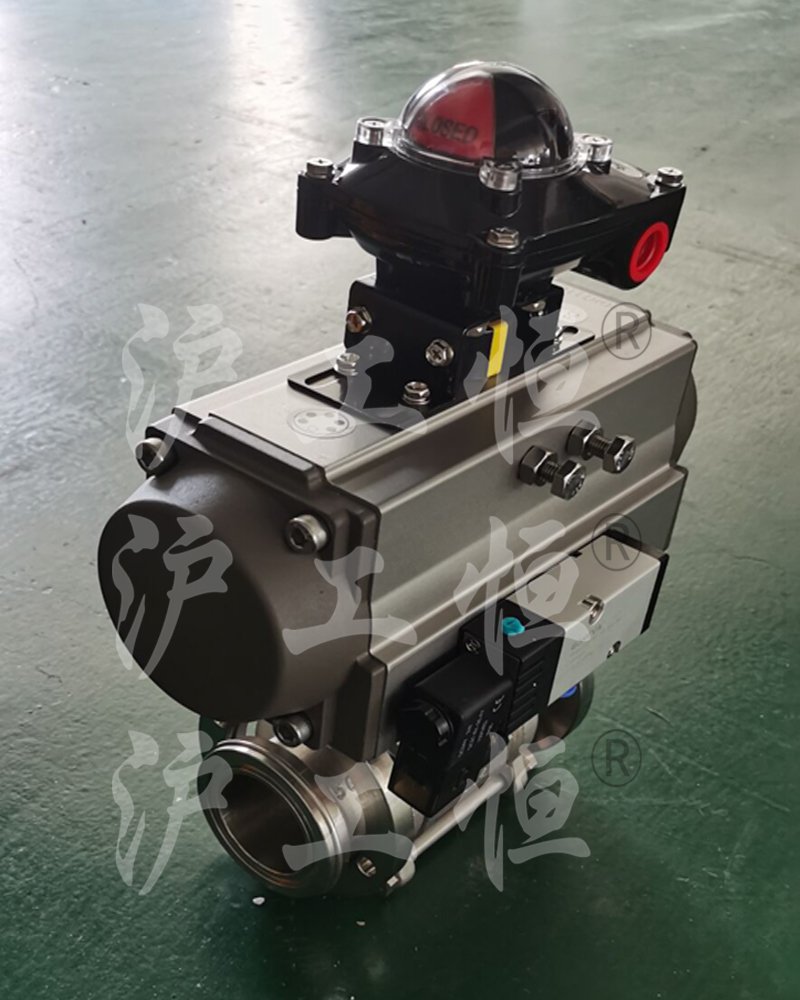

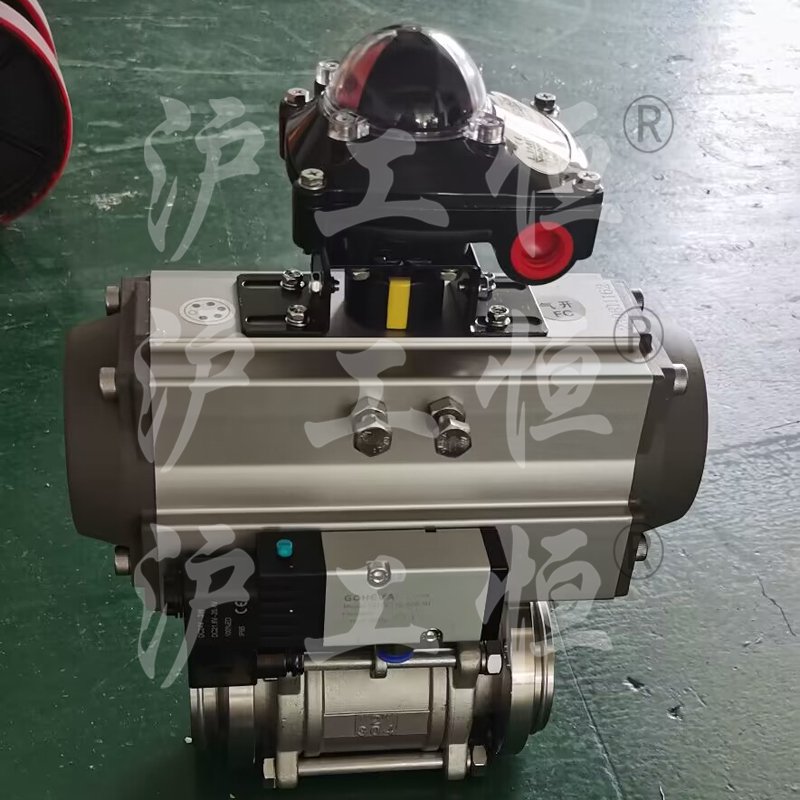

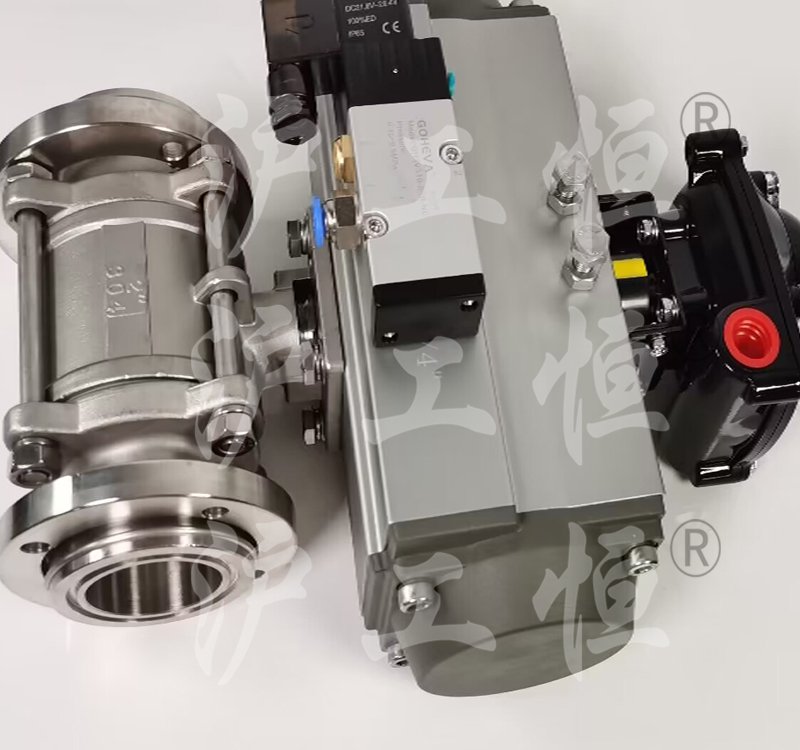

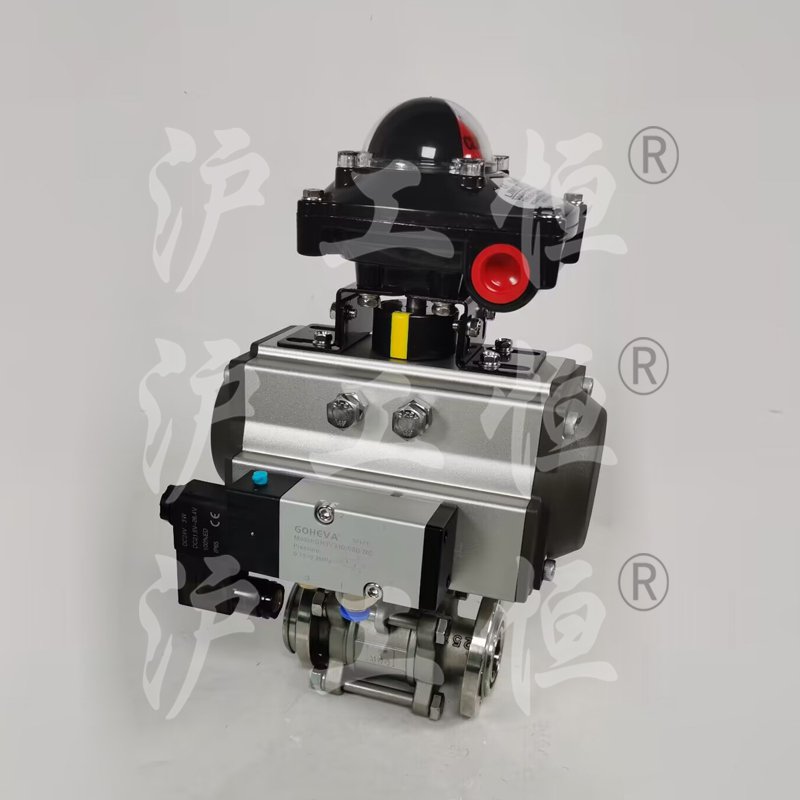

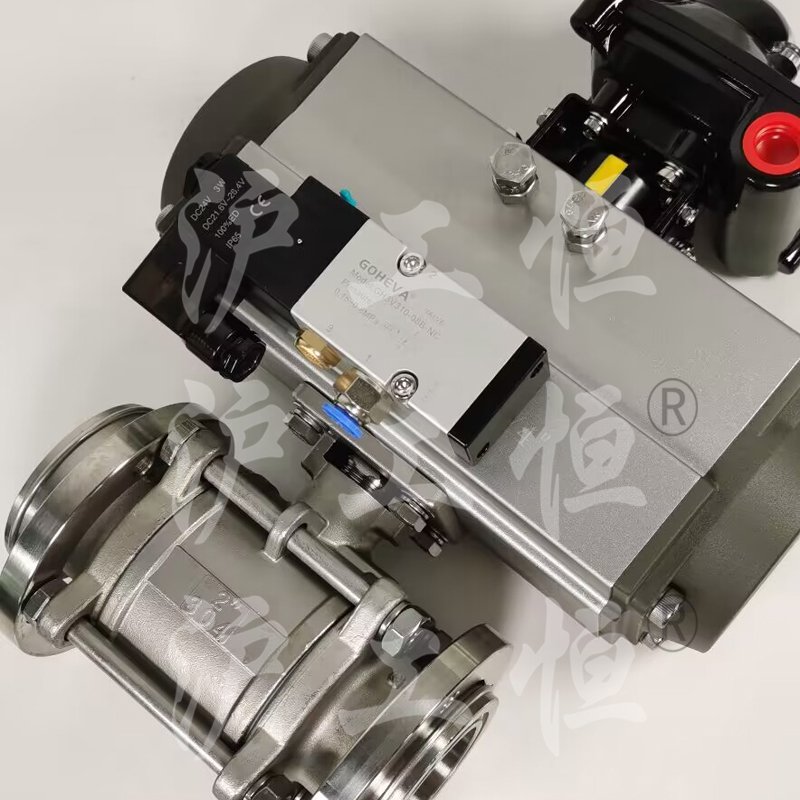

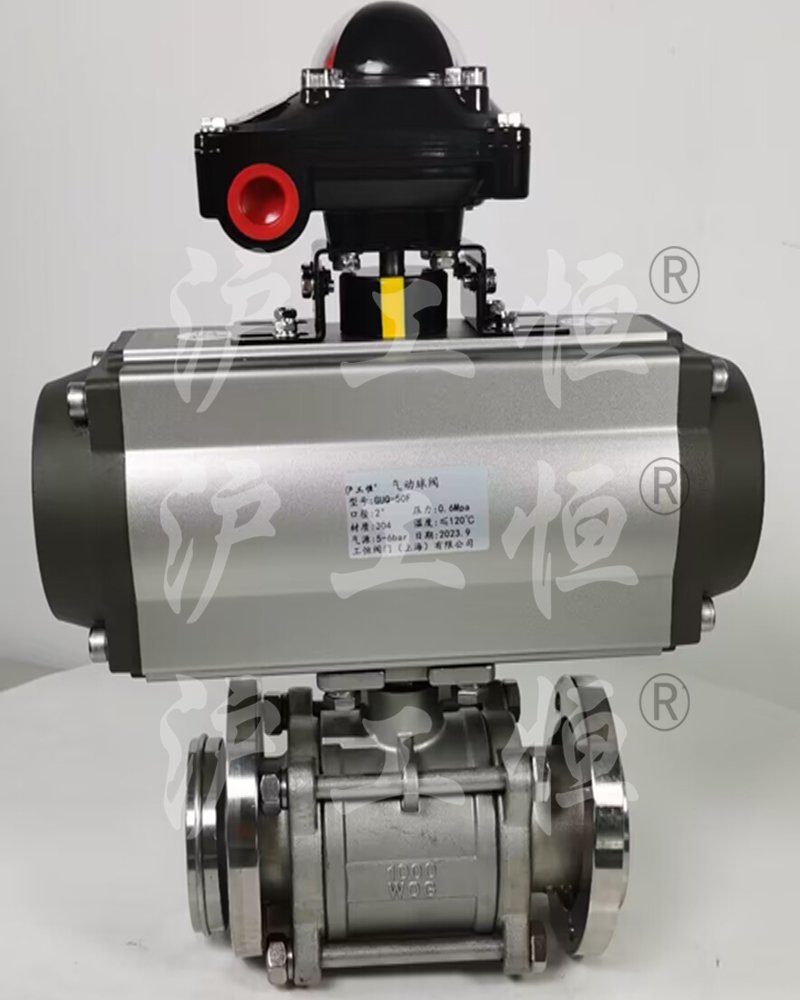

GUQ -50F型負壓零泄漏不銹鋼球閥活套法蘭氣動高

產品型號：
口徑(DN)：(mm)
壓力(PN)：Mpa
產品價格：電議

在線咨詢

產品詳情

品牌

滬工恒

公稱直徑

32cm

數量

580個

是否支持加工定制

是

是否進口

否

包裝規格

DN32-100

產地

蘇州

功能用途

截止

適用范圍

工業

顏色

銀白

密封形式

軟密封

流動方向

單向

使用介質

水、蒸氣、油品

可售賣地

北京;天津;河北;山西;內蒙古;遼寧;吉林;黑龍江;上海;江蘇;浙江;安徽;福建;江西;山東;河南;湖北;湖南;廣東;廣西;海南;重慶;四川;貴州;云南;西藏;陜西;甘肅;青海;寧夏;新疆

材質

不銹鋼

型號

GUQ -50F

GUQ型氣動高真空壓力球閥產品說明
GUQ系列氣動真空球閥是在1.3×10-7～6×105Pa的真空系統中用來開啟或隔斷氣流的氣動閥門，適用各類氣體，液體等正、負壓力管道系統，符合GMP標準。

GUQ型配智能定位器氣動高真空壓力球閥工作原理：
GUQ型系列氣動真空球閥是適用于真空系統中接通或切斷管路中的介質流。該閥以壓縮空氣為動力，通過控制氣動元件來改變氣路方向，推動活塞齒條、齒輪的機械傳動，以角行程輸出扭矩來驅動球閥作啟閉運動。閥門為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。氣缸分為雙作用和單作用（彈簧復位），可選配反饋信號裝置及電氣閥門定位器。

GUQ型配智能定位器氣動高真空壓力球閥主要技術性能

閥門漏率：Valve Leak Rate	≤1.3×10-4Pa.L/S.
適用溫度：Applicable Temperature	-30～+150℃-30～+150℃（PPL密封）
適用范圍：Appy Range
連接型式　Loose Flange	使用壓力范圍（Pa）
活套法蘭（GB6070、JB919）	0.6×106～1.3×10-4
焊接法蘭（GB6070、JB919）	1.6×106～1.3×10-4
快卸法蘭（GB4982）	0.1×106～1.3×10-4
螺紋連接　Threaded Connection	1.6×106～1.3×10-4

GUQ型氣動高真空壓力球閥主要零件材料
閥體、閥蓋、閥桿：不銹鋼密封件：四氟乙烯、丁橡膠、氟橡膠、PPL。

GUQ型配智能定位器氣動高真空壓力球閥
螺紋連接的外形及連接尺寸（圖一）

Model型號	DN	G	H	E	L
GUQ-10（G）	10	1/4"	153	104	68
GUQ-16（G）	16	1/2"	155	104	72
GUQ-20（G）	20	3/4"	160	104	82
GUQ-25（G）	25	1"	163	140	90
GUQ-32（G）	32	1-1/4"	180	140	112
GUQ-40（G）	40	1-1/2"	186	140	120
GUQ-50（G）	50	2"	233	164	145
GUQ-63（G）	63	2-1/2"	272	164	185
GUQ-80（G）	80	3"	351	190	210
GUQ-100（G）	100	4"	370	190	268
