產品概述
D671F氣動塑料蝶閥PN10～PN16具有重量輕、耐腐蝕性強，被應用于多個領域，如一般純水和生活飲水的管路系統、排水和污水管路系統、鹽水和海水管路系統、酸堿和化學溶液系統等多個行業，品質得到廣大用戶的認可。 外型結構緊湊美觀 本體重量輕容易安裝 耐腐蝕性強，應用范圍廣 材質衛生 耐磨損、容易拆卸，維護簡單易。
產品主要性能參數
D671F氣動塑料蝶閥PN10～PN16主要性能參數
|
空氣驅動 |
壓縮空氣4-6bar(可帶手輪) |
|
公稱通徑 |
50～300mm |
|
公稱壓力 |
1.0～1.6Mpa |
|
適用溫度 |
0～+60℃ |
|
連接方式 |
對夾 |
|
閥結構 |
A型 |
|
閥體材質 |
UPVC、CPVC、PP |
|
閥芯材質 |
UPVC、CPVC、PP、PTFE |
|
密封材質 |
FPM、EPDM、NBR |
|
適用介質 |
PVC兼容的食品工業化學溶劑 |
|
可選附件 |
限位開關、定位器、電磁閥、減壓閥 |
產品外形結構連接尺寸
D671F氣動塑料蝶閥外形結構連接尺寸
|
DN(mm) |
DN(in) |
尺寸 |
|
L |
D1 |
D2-ANSI |
D2-JIS |
D2-DIN |
D3 |
H |
N-φm-ANSI |
N-φm-JSI |
N-φm-DIN |
|
50 |
2 |
43 |
56.5 |
120.39 |
120 |
125 |
165 |
103 |
4-19 |
4-19 |
4-18 |
|
65 |
2 1/2 |
47.5 |
70 |
139.44 |
140 |
145 |
185 |
113 |
4-19 |
4-19 |
4-18 |
|
80 |
3 |
47.5 |
79 |
152.4 |
150 |
160 |
201 |
115 |
4-19 |
4-19 |
4-18 |
|
100 |
4 |
57.2 |
103 |
190.5 |
175 |
180 |
229 |
135 |
8-19 |
8-19 |
8-18 |
|
125 |
5 |
66 |
130 |
216 |
210 |
210 |
257 |
165 |
8-22 |
8-23 |
8-18 |
|
150 |
6 |
74 |
151 |
241.55 |
240 |
240 |
285 |
177 |
8-22 |
8-23 |
8-23 |
|
200 |
8 |
87.5 |
200 |
298.5 |
290 |
295 |
343 |
210 |
8-22 |
8-23 |
8-23 |
|
250 |
10 |
110 |
255 |
362 |
355 |
350 |
411 |
240 |
12-25 |
12-25 |
12-23 |
|
300 |
12 |
129 |
311 |
432 |
400 |
400 |
490 |
297 |
12-25 |
12-25 |
12-23 |

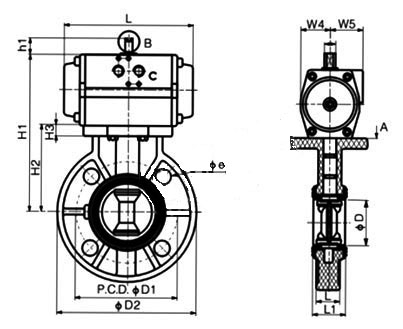

產品外形結構尺寸圖：
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在一次接通電源前要先手動開啟到半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
