產品概述
SBD-0.5、DBD-0.5、FDBD-0.5、FSBD-0.5電動多葉風機專用蝶閥、風機啟動閥，圓形風機啟動調節閥，風機蝶閥(又稱風機啟動調節閥，本閥可與各種執行機構配套組合使用，具有葉片多，噪 聲小，重量輕，操作力矩力小，流通能力大，操作維護方便，價格便宜，特別適用于大口徑，大流量低壓差場合(如風機進出口處)。廣泛適用于冶金、礦山、建 材、化工、電站等行業和通風除塵、供氣管道上，對空氣、煙氣、含粉塵氣體、可燃性氣體進行啟閉和調節。
主要性能參數
公稱壓力：0.05MPa
電源電壓：220V或380V·AC
適用溫度：常溫型-20～300℃
泄漏率：普通型<3%；低泄漏型<1%
適用介質：空氣、煙氣、含粉塵氣體、可燃性氣體
產品外形結構尺寸
FSBD-0.5型電動多葉風機專用蝶閥外形結構尺寸(mm)
|
DN×DN |
C×D |
A×B |
L |
n-cDd |
風機 |
機號 |
H |
FDBD-0.5 |
FSBD-0.5 |
|
128×92 |
182×148 |
160×126 |
160 |
14-Φ7 |
9-19 |
No.4 |
462 |
DKJ-210 |
FSBD-0.5 |
|
144×104 |
198×160 |
176×135 |
No.4.5 |
468 |
|
160×115 |
214×171 |
192×150 |
No.5 |
476 |
|
179×129 |
233×185 |
212×162 |
No.5.6 |
490 |
|
202×145 |
256×204 |
236×180 |
No.6.3 |
480 |
|
196×128 |
250×134 |
228×165 |
9-26 |
No.4 |
484 |
|
221×144 |
275×200 |
252×177 |
No.4.5 |
495 |
|
245×160 |
299×216 |
284×192 |
No.5 |
585 |
|
274×179 |
328×235 |
305×212 |
18-Φ7 |
No.5.6 |
518 |
|
309×202 |
365×261 |
340×236 |
No.6.3 |
504 |
|
227×163 |
293×232 |
270×204 |
14-Φ7 |
9-19 |
No.7.1 |
514 |
|
256×184 |
322×253 |
296×228 |
No.8 |
526 |
|
288×207 |
354×276 |
330×252 |
18-Φ10 |
No.9 |
537 |
|
320×230 |
386×299 |
360×276 |
180 |
No.10 |
563 |
|
359×258 |
448×350 |
415×316 |
18-Φ12 |
No.11.2 |
570 |
|
400×288 |
489×380 |
456×344 |
20-Φ12 |
No.12.5 |
604 |
DKJ-310 |
|
448×322 |
557×448 |
516×405 |
22-Φ12 |
No.14 |
620 |
|
512×368 |
621×464 |
574×440 |
24-Φ12 |
No.16 |
628 |
|
348×227 |
414×296 |
390×272 |
20-Φ10 |
9-26 |
No.7.1 |
528 |
|
392×256 |
458×325 |
432×300 |
No.8 |
543 |
|
441×288 |
507×357 |
482×330 |
No.9 |
550 |
|
490×320 |
556×389 |
528×356 |
No.10 |
575 |
|
540×358 |
638×450 |
600×410 |
200 |
26-Φ12 |
No.11.2 |
605 |
S-02 |
|
613×400 |
702×492 |
604×456 |
28-Φ12 |
No.12.5 |
626 |
|
686×448 |
795×564 |
747×516 |
30-Φ12 |
No.14 |
662 |
DKJ-410 |
|
784×512 |
893×628 |
840×588 |
34-Φ12 |
No.16 |
759 |
|
256×199 |
314×254 |
290×231 |
160 |
14-Φ7 |
5-48 |
No.4 |
514 |
DKJ-210 |
S-01 |
|
324×252 |
382×308 |
360×284 |
180 |
18-Φ7 |
No.5 |
534 |
DKJ-310 |
|
409×315 |
466×371 |
443×348 |
No.6.3 |
566 |
|
520×400 |
632×509 |
580×462 |
18-Φ15 |
No.8 |
635 |
S-02 |
|
655×504 |
771×613 |
728×570 |
220 |
24-Φ15 |
No.10 |
687 |
|
815×627 |
935×737 |
888×690 |
28-Φ15 |
No.12.5 |
814 |
DKJ-410 |
|
228×196 |
277×250 |
256×228 |
160 |
16-Φ7 |
4-72 |
No.2.8 |
511 |
DKJ-210 |
S-01 |
|
256×224 |
300×278 |
288×256 |
No.3.2 |
528 |
|
288×252 |
341×306 |
320×284 |
No.3.6 |
532 |
|
320×280 |
374×336 |
355×315 |
180 |
20-Φ7 |
No.4 |
554 |
DKJ-310 |
|
360×315 |
414×371 |
396×350 |
No.4.5 |
566 |
|
400×350 |
456×406 |
435×385 |
24-Φ7 |
No.5 |
529 |
注： 1. 本閥與上述配電動執行器組合外，還可與其它電動、氣動、液動、電液動執行器組合使用。
FSBD-0.5型電動多葉風機專用蝶閥外形結構尺寸(mm)
|
DN |
D1 |
D |
L |
n-φd |
風機型號 |
H |
DBD-0.5 |
SBD-0.5 |
|
280 |
306 |
324 |
160 |
8-φ10 |
4-72 |
524 |
DKJ-210 |
S-01 |
|
300 |
350 |
367 |
180 |
16-φ7 |
567 |
|
360 |
394 |
416 |
16-φ7 |
616 |
|
450 |
490 |
512 |
16-φ10 |
712 |
|
500 |
550 |
572 |
772 |
|
600 |
650 |
676 |
200 |
876 |
|
180 |
205 |
230 |
160 |
8-φ7 |
9-19
9-26 |
435 |
|
200 |
225 |
250 |
455 |
|
224 |
254 |
284 |
462 |
|
250 |
281 |
310 |
8-φ10 |
498 |
|
280 |
320 |
360 |
523 |
|
315 |
355 |
395 |
180 |
600 |
|
355 |
395 |
435 |
640 |
|
400 |
450 |
500 |
8-φ12 |
705 |
|
450 |
500 |
550 |
750 |
|
500 |
560 |
620 |
12-φ12 |
820 |
|
560 |
620 |
680 |
200 |
900 |
|
630 |
690 |
750 |
950 |
|
710 |
770 |
930 |
16-φ12 |
1030 |
|
800 |
860 |
920 |
220 |
9-26 |
1120 |
DKJ-310 |
S-02 |
|
900 |
970 |
1040 |
16-φ15 |
1240 |
|
1000 |
1065 |
1110 |
260 |
4-72
y5-48 |
1310 |
|
1100 |
1170 |
1220 |
20-φ15 |
1420 |
|
1120 |
1190 |
1250 |
280 |
24-φ15 |
y5-48
G4-73-11
y4-73-11 |
450 |
DKJ-410 |
S-03 |
|
1200 |
1270 |
1330 |
1530 |
|
1400 |
1420 |
1520 |
320 |
1720 |
|
1600 |
1660 |
1700 |
28-φ15 |
1900 |
DKJ-510 |
S-04 |
|
1800 |
1860 |
1900 |
420 |
2100 |
|
2000 |
2070 |
21400 |
32-φ15 |
2240 |
|
2200 |
2260 |
2300 |
450 |
36-φ15 |
2500 |
DKJ-610 |
S-05 |
|
2500 |
2560 |
2600 |
2800 |
|
2800 |
2860 |
2900 |
500 |
3100 |

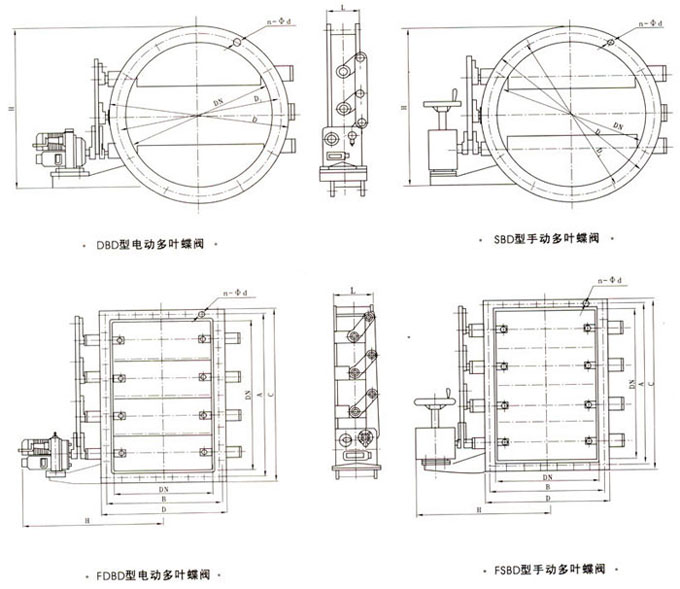

產品外形結構尺寸圖
聲明：本文中所有文字、數據、圖片均只適用于參考，FSBD-0.5型電動多葉風機專用蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
