蝶閥

KD647X-1型氣動快速煤氣切斷蝶閥
KD647X-1型氣動快速煤氣切斷蝶閥
產品型號：KD647X-1
口徑(DN)：200～2400(mm)
壓力(PN)：0.1Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    KD647X-1型氣動快速煤氣切斷蝶閥是在吸收國內外技術的基礎上，根據用戶的實際工況而設計的新一代快速切斷蝶閥。其特點1.采用橡膠密封圈，密封性能好，無泄漏；2.采用雙偏心錐形密封結構，采用越大越緊的密封機構及密封副磨損自動補嘗功能：3.采用雙作用氣缸推動，啟閉力矩大、動作速度快，閥門啟閉迅速，流阻損失小。4.氣缸采用緩沖設計，提高了使用壽命；氣缸上裝有消聲器，以減小噪音對環境的污染。適用于高爐煤氣、轉爐煤氣等可燃性氣體管道中要求快速切斷場合。

    主要性能參數

    公稱壓力：0.10MPa
    強度試驗壓力：0.15MPa
    密封試驗壓力：0.11MPa
    適用溫度：≤200℃
    適用介質：加熱爐煤氣、高爐煤氣、轉爐煤氣等
    單程啟閉時間：DN≤1200，S≤2秒；DN≥1400，S≤3.5秒

    主要零部件材料

    KD647X-1型氣動快速煤氣切斷蝶閥零部件材料
    零件名稱 閥體、蝶板 密封圈 閥座 填料
    材料 碳鋼 橡膠 不銹鋼 石墨盤根、柔性石墨

    產品外形結構尺寸

    KD647X-1型氣動快速煤氣切斷蝶閥外形結構尺寸(mm)
    DN D D1 b n-φd L H H1 B1 B2 進氣口 參考重量
    200 320 280 22 8-118 152 1240 250 480 480 Rc1/2″ 350
    250 375 335 24 12-18 165 1300 275 480 480 Rc1/2″ 420
    300 440 395 24 12-22 178 1380 300 650 650 Rc1/2″ 500
    350 490 445 24 12-22 190 1440 326 650 650 Rc1/2″ 600
    400 540 495 24 16-22 216 1500 350 650 650 Rc1/2″ 800
    450 595 550 26 16-22 222 1550 375 780 400 Rc3/4 1000
    500 645 600 26 20-22 229 1600 410 780 400 Rc3/4 1200
    600 755 705 26 20-26 267 1700 460 780 400 Rc3/4 1410
    700 860 810 26 24-26 292 1800 510 950 500 Rc3/4″ 1550
    800 975 920 26 24-30 318 1900 570 950 500 Rc1″ 1650
    900 1075 1020 26 24-30 330 2010 630 950 950 Rc1″ 1825
    1000 1175 1120 26 28-30 410 2130 680 950 950 Rc1″ 2130
    1200 1375 1320 26 32-30 470 2350 780 950 950 Rc1″ 2520

    KD647X-1型氣動快速煤氣切斷蝶閥外形結構尺寸(mm)
    DN D D1 b L L1 L2 L3 H n-φd 進氣口 參考重量
    1400 1575 1520 26 530 1010 1100 2700 1450 36-30 M33×2 3150
    1600 1790 1730 26 600 1010 1010 2800 1450 40-30 M33×2 3870
    1800 1990 1930 26 670 1090 1090 3000 1450 44-30 M39×2 5640
    2000 2190 2130 26 760 1090 1090 3200 1450 48-30 M39×2 7320
    2200 2405 2340 28 760 1240 1540 3500 1650 52-33 M39×2 9300
    2400 2606 2540 28 760 1240 1640 3600 1650 56-33 M39×2 10700

    氣動裝置、電磁閥技術性能

    KD647X-1型氣動快速煤氣切斷蝶閥氣動裝置、電磁閥技術性能
    公稱通徑（mm)   200-400 450-700 800-1200 1400-1600 1800-2000 2200-2400
    氣動裝置參數 氣源壓力 0.5-0.7MPa
    耗氣量 0.12 0.2 0.3 0.53 0.82 1.01
    切斷時間 1-2S 2-3S 3-4S 4-6S 5-7S 6-8S
    電磁閥參數 型號 MVS2-15A-WY MVS2-20A-WY MVS2-15A-WY MVS2-25A-WY MVS2-25A-WY
    電源電壓 220V.AC.         24V.DC
    氣源壓力 0.4-0.7MPa

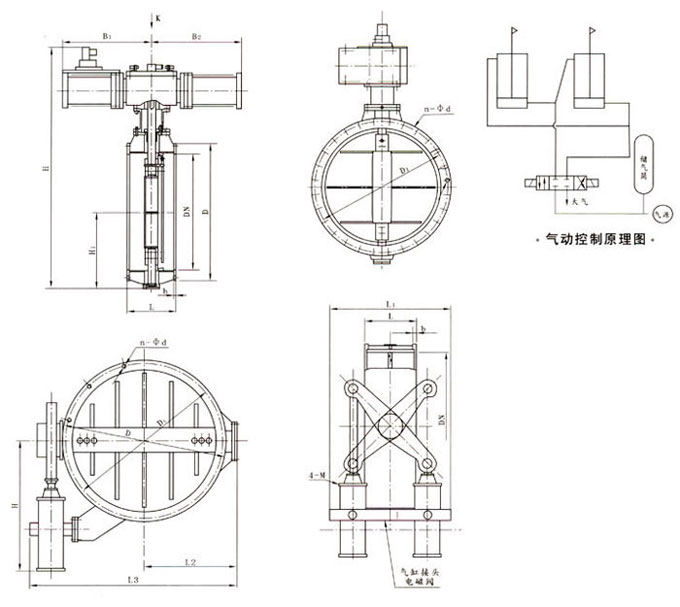

    產品外形結構尺寸圖

    KD647X-1型氣動快速煤氣切斷蝶閥外形結構尺寸圖


    聲明：本文中所有文字、數據、圖片均只適用于參考，KD647X-1型氣動快速煤氣切斷蝶閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
