蝶閥

D963W電動對焊蝶閥PN6～PN40
D963W電動對焊蝶閥PN6～PN40
產品型號：D963W
口徑(DN)：80～2000(mm)
壓力(PN)：0.6～4.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述：

    D963W電動對焊蝶閥PN6～PN40適用于高溫、高壓、防火、保溫等管道上作啟閉或調節介質之用。

    電動對焊蝶閥特點：
    1、結構緊湊、體積小、重量輕、操作靈活、使用方便；
    2、采用三維偏心彈性或多層次硬密封結構，其密封性能可靠達到零泄漏；
    3、此閥無法蘭，對管道和保溫包扎帶來很大方便和美觀；
    4、具有耐高溫、高壓、耐腐蝕、耐磨損等特點。



    采用標準：

    焊接尺寸：:GB1224;ANSI B16.25; DIN2559；
    結構長度：:GB/T12221-1989;API609；
    壓力試驗：:GB/T13927-1992;API598 ；


    執行機構參數：

    1.電源：電機為三相交流，380V（特殊訂貨660V、440V或220V），50Hz（特殊訂貨60Hz）；控制線電壓220V/50Hz（特殊訂貨60Hz）；遠程控制電壓24VDC。
    2.環境溫度：-20—+60℃（特殊訂貨-60—+80℃）
    3.相對溫度：≤90%(25℃時）
    4.普通型和戶外型用于無易燃/易爆和無腐蝕性介質的場所；防爆型產品有dⅠ和dⅡBT4兩種，dⅠ適用于煤礦非采掘工作面；dⅡBT4用于工廠，適用于環境為ⅡA、ⅡB級T1-T4組的爆炸性氣體混合物。
    5.防護等級：戶外型和防爆型為IP55（可訂制IP67）。
    6.工作制：為短時10分鐘（可訂制30分鐘）。


    主要技術參數：

    D963W電動對焊蝶閥PN6～PN40主要技術參數
    公稱通徑 DN（mm） 50～700
    公稱壓力 PN（MPa） 0.6 1.0 1.6 2.5 4.0
    試驗壓力Ps(MPa) 強度試驗 0.9 1.5 2.4 3.75 6.0
    密封試驗 0.66 1.1 1.76 2.75 4.4
    氣密封試驗 0.6 0.6 0.6 0.6 0.6
    適用介質 水、蒸氣、油品、酸類腐蝕性等。
    適用溫度 碳鋼 :-29℃～425℃ 不銹鋼:-40℃～600℃

    主要零件材料：

    D963W電動對焊蝶閥PN6～PN40主要零件材料
    零件名稱 材料
    閥體 鑄鋼、不銹鋼、鉻鉬鋼及特殊材料
    蝶板 鑄鋼、合金鋼（鍍硬鉻）、不銹鋼、鉻鉬鋼及特殊材料
    密封圈 不銹鋼、抗磨材料
    閥桿 2Cr13、1Cr13不銹鋼、鉻鉬鋼
    填料 柔性石墨

    產品主要外形尺寸:

    D963W-6C電動對焊蝶閥外形尺寸（mm)
    公稱壓力 PN0.6MPa
    DN 外形尺寸（參考值） 參考重量
    （kg）
    mm in L D d H H1 L1 L2
    600 24 390 636 602 499 1280 570 660 450
    700 28 430 726 692 566 1480 750 550 660
    800 32 470 826 792 632 1608 750 550 780
    900 36 510 926 892 693 1857 750 550 820
    1000 40 550 1028 992 757 2038 900 750 1460
    1200 48 630 1228 1192 851 2237 1000 925 1590
    1400 56 710 1428 1392 876 2411 1000 925 2185
    1600 64 790 1628 1592 1095 2756 1000 925 3210
    1800 72 870 1828 1792 1214 3093 1100 980 4090
    2000 80 950 2028 1992 1332 3355 1100 980 5610

    D963W-10C電動對焊蝶閥外形尺寸（mm)
    公稱壓力 PN1.0MPa
    DN 外形尺寸（參考值） 參考重量
    （kg）
    mm in L D d H H1 A B
    600 24 390 636 602 499 1280 570 660 465
    700 28 430 726 692 566 1480 750 550 680
    800 32 470 826 792 632 1608 750 550 810
    900 36 510 926 892 693 1857 750 550 860
    1000 40 550 1028 992 757 2038 900 750 1625
    1200 48 630 1228 1192 851 2237 1000 925 1770
    1400 56 710 1428 1392 876 2411 1000 925 2426
    1600 64 790 1628 1592 1095 2756 1000 925 3560
    1800 72 870 1828 1792 1214 3093 1100 980 4545
    2000 80 950 2028 1992 1332 3355 1100 980 6230

    D963W-16C電動對焊蝶閥外形尺寸（mm)
    公稱壓力 PN1.6MPa
    DN 外形尺寸（參考值） 參考重量
    （kg）
    mm in L D d H H1 A B
    80 3 180 90 78 90 356 180 200 27
    100 4 190 110 96 100 375 180 200 34
    125 5 200 135 121 113 401 180 200 41
    150 6 210 161 146 130 450 270 280 43
    200 8 230 222 202 205 545 400 425 81
    250 10 250 278 254 235 630 400 425 102
    300 12 270 330 303 275 715 450 560 132
    350 14 290 382 351 309 817 450 560 164
    400 16 310 432 398 346 923 535 580 193
    450 18 330 484 450 932 1059 535 580 238
    500 20 350 535 501 427 1126 535 580 302
    600 24 390 636 602 509 1369 570 660 457
    700 28 430 726 692 572 1492 750 550 810
    800 32 470 826 792 638 1622 750 550 1093
    900 36 510 926 892 700 1924 750 550 1410
    1000 40 550 1028 992 765 2054 900 750 1870
    1200 48 630 1228 1192 860 2259 1000 925 2082
    1400 56 710 1428 1392 986 2610 1000 925 2850
    1600 64 790 1628 1592 1106 2856 1000 925 4235
    1800 72 870 1828 1792 1226 3121 1100 980 5346
    2000 80 950 2028 1992 1345 3385 1100 980 7328

    D963W-25C電動對焊蝶閥外形尺寸（mm)
    公稱壓力 PN2.5MPa
    DN 外形尺寸（參考值） 參考重量
    （kg）
    mm in L D d H H1 A B
    80 3 180 90 78 90 356 180 200 38
    100 4 190 110 96 106 387 180 200 40
    125 5 200 135 121 122 413 180 200 60
    150 6 210 161 146 136 459 270 280 65
    200 8 230 222 202 215 585 400 425 85
    250 10 250 278 254 247 649 400 425 135
    300 12 270 330 303 288 771 450 560 175
    350 14 290 382 351 333 929 450 560 195
    400 16 310 432 398 359 993 535 580 295
    450 18 330 484 450 405 1053 535 580 350
    500 20 350 535 501 444 1245 535 580 510
    600 24 390 636 602 521 1750 570 660 625
    700 28 430 726 692 586 1519 750 550 925
    800 32 470 826 792 659 1659 750 550 1260
    900 36 510 926 892 720 1829 750 550 1790
    1000 40 550 1028 992 780 1949 900 750 1940
    1200 48 630 1228 1192 889 2243 1000 925 2810
    1400 56 710 1428 1392 1000 2462 1000 925 3500

    D963W-40C電動對焊蝶閥外形尺寸（mm)
    公稱壓 PN4.0MPa
    DN 外形尺寸（參考值） 參考重量
    （kg）
    mm in L D d H H1 A B
    80 3 180 90 78 108 430 180 200 39
    100 4 190 110 96 108 392 180 200 50
    125 5 200 135 120 120 414 180 200 75
    150 6 210 161 145 135 494 270 280 100
    200 8 230 222 200 202 578 400 425 135
    250 10 250 278 252 235 673 400 425 190
    300 12 270 330 301 280 793 450 560 240
    350 14 290 382 351 315 921 450 560 320
    400 16 310 432 398 355 1021 535 580 450
    450 18 330 484 448 370 1143 535 580 500
    500 20 350 535 495 420 1192 535 580 560
    600 24 390 636 595 490 1327 570 660 720

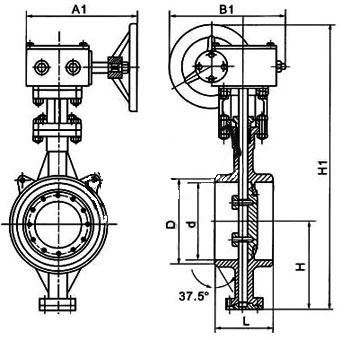

    產品外形結構尺寸圖：

    D963W電動對焊蝶閥PN6～PN40外形尺寸圖

    安裝注事事項:

    1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
    2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
    3、安裝時請注意閥門關閉狀態承壓方向。
    4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
    5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
    6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
    7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
    8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
    9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
    10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在一次接通電源前要先手動開啟到半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
    11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中蝶閥分為:電動蝶閥,氣動蝶閥,手動蝶閥,法蘭蝶閥,通風蝶閥,軟密封蝶閥,硬密封蝶閥,不銹鋼蝶閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，D963W電動對焊蝶閥PN6～PN40性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
