產品概述
D973H電動硬密封蝶閥PN10～PN16為多層次金屬三偏心硬密封結構，采用一個"U"型不銹鋼密封圈，該精密的彈性密封圈與經過拋光的蝶板三維偏心接觸。電動硬密封蝶閥解決了傳統偏心蝶閥在啟閉0°～10°瞬間密封面仍處于滑動接觸摩擦的弊病，實現蝶板在開啟瞬間密封面即分離，關閉接觸即密封的效果，達到延長使用壽命、密封性能佳的目的。因此電動硬密封蝶閥被廣泛地應用到介質溫度≤550℃的冶金、電力、石油、化工、空氣、煤氣、可燃氣體以及給排水等腐蝕性介質的管道上。電動硬密封蝶閥調節流量和截斷流體的佳裝置。
電動硬密封蝶閥特點
1、該蝶閥結構簡單、緊湊、重量輕、易于安裝和拆卸、維修方便。
2、本蝶閥采用不銹鋼"U"型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性。
3、本蝶閥的三維偏心距，經過嚴格的計算，"U"型密封圈與蝶板幾乎無磨擦，使用壽命長，并具有越關越緊的功能。
4、蝶板密封面采用堆焊鈷基硬質合金，密封面耐磨損，使用壽命長。
5、本蝶閥結構，"開關"僅需轉動閥桿90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠。
6、可耐高溫、耐低溫、耐腐蝕性。
主要性能規范
D973H電動硬密封蝶閥PN10～PN16主要性能規范
|
公稱通徑DN（mm） |
50-1200 |
|
公稱壓力PN（MPa) |
1.0 |
1.6 |
|
公稱壓力PS（MPa) |
強度試驗 |
1.5 |
2.4 |
|
密封試驗 |
1.1 |
1.76 |
|
材料\材料代號 |
C |
P |
R |
|
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
蝶板 |
WCB |
ZG1Cr18Ni9Ti |
ZG0Cr18Ni12Mo2Ti |
|
閥桿 |
2Cr13 |
1Cr18Ni9Ti |
0Cr18Ni12Mo2Ti |
|
密封圈 |
四氟 不銹鋼 |
|
填料 |
四氟 柔性石墨 |
|
適用工況 |
適用介質 |
水、蒸汽、油品 |
硝酸類 |
醋酸類 |
|
適用溫度 |
-40℃～200℃（超該溫度范圍；訂貨時請注明） |
主要外形連接尺寸
D973H電動硬密封蝶閥PN10～PN16主要外形連接尺寸（mm)
|
公稱通徑DN(mm) |
尺寸(mm) |
|
L |
D |
D1 |
H |
H0 |
Z-Φd |
|
50 |
43 |
165 |
125 |
82 |
260 |
4-18 |
|
65 |
46 |
185 |
145 |
95 |
280 |
8-18 |
|
80 |
49 |
200 |
160 |
108 |
355 |
8-18 |
|
100 |
56 |
220 |
190 |
125 |
390 |
8-23 |
|
125 |
64 |
250 |
220 |
138 |
490 |
8-25 |
|
150 |
70 |
285 |
250 |
198 |
630 |
8-25 |
|
200 |
71 |
340 |
310 |
236 |
690 |
12-25 |
|
250 |
76 |
405 |
370 |
276 |
830 |
12-30 |
|
300 |
83 |
460 |
430 |
308 |
930 |
16-30 |
|
350 |
92 |
520 |
490 |
340 |
1010 |
16-34 |
|
400 |
102 |
580 |
550 |
374 |
1070 |
16-34 |
|
450 |
114 |
640 |
600 |
384 |
1140 |
20-34 |
|
500 |
127 |
715 |
660 |
448 |
1200 |
20-41 |
|
600 |
154 |
840 |
770 |
490 |
1340 |
20-41 |
|
700 |
165 |
910 |
875 |
542 |
1600 |
24-48 |
|
800 |
190 |
1025 |
990 |
607 |
1780 |
24-48 |
|
900 |
203 |
1125 |
1090 |
665 |
1920 |
28-54 |
|
1000 |
216 |
1255 |
1210 |
731 |
1960 |
28-58 |
|
1200 |
254 |
1485 |
1420 |
842 |
2360 |
32-58 |

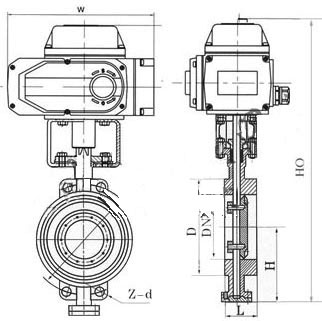

產品外形結構尺寸圖：
安裝注事事項:
1、安裝前應核對蝶閥規格、壓力、溫度、耐腐性是否滿足使用要求。 應檢查各零部件是否損壞或松動。
2、本蝶閥可安裝在任意角度的管道上，應關閉安裝為宜；焊接管道法蘭時應將閥門密封口用板擋住以防止顆粒、雜物挫傷密封面，焊后取下 閥門，對閥門密封面及管道內腔進行清潔，然后再安裝固定閥門。
3、安裝時請注意閥門關閉狀態承壓方向。
4、安裝前應將密封面(兩端密封面、蝶板密封面、閥座密封面)徹底擦干凈，去掉灰塵和污物。
5、安裝前應空試蝶閥，啟閉應靈活，啟閉位置與指針指示位置相符合。
6、手動操作順時針為關，逆時針為開，指針指示到位后不準再加力啟閉閥門。
7、閥門做壓力試驗時，不準用單法蘭進行安裝試壓，采用雙法蘭安裝試壓。其試驗壓力應符合GB/T13927-92標準規定。
8、緊固螺栓時應對稱交替進行緊固，不準依次單獨緊固。
9、限位螺釘出廠前，已經調好，不準輕易調整。若配置驅動裝置為電動、氣動請閱配套驅動裝置說明書。
10、電動蝶閥出廠時已將控制機構的啟閉行程調好。為防止電源接通時方向搞錯，用戶在一次接通電源前要先手動開啟到半開位置，再按點動開關，檢查指示盤方向與閥門開啟方向一致即可。
11、發現閥門啟閉失常應查明原因進行修理和排除，防止用加力方法開關閥門，造成閥門的損壞。
注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中蝶閥分為:電動蝶閥,氣動蝶閥,手動蝶閥,法蘭蝶閥,通風蝶閥,軟密封蝶閥,硬密封蝶閥,不銹鋼蝶閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
聲明：本文中所有文字、數據、圖片均只適用于參考，D973H電動硬密封蝶閥PN10～PN16性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
