產品概述
FS948W電動蝶式放散閥由閥體、蝶板、連桿、消聲器、排風筒等部件組成。用手動杠桿機構或電動裝置轉動蝶板達到閥門啟閉，來實現不停止鼓風機的情況下減少或完全停止向高爐送風，將多余的氣體排到大氣中。 FS948W電動蝶式放散閥其構造上特殊的地方，是可以進行遠距離操縱的電動驅動。移動放風閥閥瓣的大小，能方便地改變風量的大小，通過放風閥上的自動位置反幅輸出信號。用DFP-09電動操作器顯示閥門開度的大小。只要控制電動操作器，即可達到所需風量。 FS948W電動蝶式放散閥適用于建材、冶金、化工、電站等行業部門的通風管道上，作為自動調節或遠距離控制設備所需風量的裝置。給定風壓條件下，通過伺服放大器、電動操作器、閥位反饋等裝置自動控制所需風量，結構簡單，操作方便；為了閥門開啟線性度好，采用雙閥瓣結構。
主要性能參數
公稱通徑：400～1400；
公稱壓力：0.25MPa；
適用溫度：≤250℃；
驅動方式：手動、電動、液動；
適用介質：空氣及其它氣體；
產品外形結構尺寸
FS948W電動蝶式放散閥外形結構尺寸(mm)
|
DN |
D1 |
D |
L |
b |
n-φn |
H |
H1 |
H2 |
φ |
電動裝置 |
重量（Kg) |
|
型號 |
功率KW |
手動 |
電動 |
|
400 |
495 |
540 |
350 |
16 |
16-φ22 |
650 |
380 |
660 |
350 |
WQ30 |
0.09 |
205 |
225 |
|
450 |
550 |
595 |
370 |
16 |
16-φ22 |
700 |
380 |
690 |
350 |
228 |
250 |
|
500 |
600 |
645 |
400 |
20 |
20-φ22 |
730 |
450 |
720 |
400 |
WQ60 |
0.18 |
265 |
300 |
|
600 |
705 |
755 |
530 |
20 |
20-φ26 |
870 |
525 |
780 |
400 |
403 |
440 |
|
700 |
810 |
860 |
600 |
24 |
24-φ26 |
1070 |
600 |
830 |
500 |
650 |
685 |
|
800 |
920 |
975 |
750 |
24 |
24-φ30 |
1190 |
700 |
880 |
500 |
WQ90 |
0.37 |
850 |
890 |
|
900 |
1020 |
1075 |
750 |
24 |
24-φ30 |
1510 |
750 |
930 |
600 |
1100 |
1140 |
|
1000 |
1120 |
1175 |
800 |
28 |
28-φ30 |
1680 |
800 |
1000 |
600 |
WQ120 |
0.55 |
1380 |
1430 |
|
1200 |
1320 |
1375 |
900 |
32 |
32-φ30 |
1880 |
900 |
1100 |
700 |
1880 |
1930 |
|
1400 |
1520 |
1575 |
1000 |
36 |
36-φ30 |
2110 |
1050 |
1250 |
700 |
2530 |
2590 |

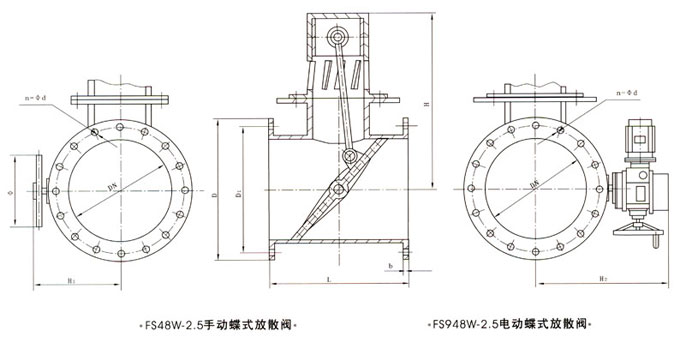

產品外形結構尺寸圖
注：FS48W-2.5、FS948W-2.5電動蝶式放散閥(手、放風閥)的結構圖、外形尺寸表及文字等信 息僅供參考用，如有改動不另行通知。
訂貨須知
需提供：1、產品型號 2、產品的名稱 3、FS48W-2.5、FS948W-2.5電動蝶式放散閥(手、放風閥)的公稱通徑(mm) 4、公稱壓力 5、流量特性 6、閥體材質等參數。 另外可根據客戶要求，訂制非標產品，歡迎來電咨詢。
聲明：本文中所有文字、數據、圖片均只適用于參考，FS948W電動蝶式放散閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
