品牌 : |
GH/工恒 |
型號 : |
GHFT |
|
連接形式 : |
附壁式膨脹螺栓安裝 |
驅動方式 : |
水力控制 |
|
流動方向 : |
單向 |
材質 : |
不銹鋼 |
|
形態 : |
柱塞式 |
公稱通徑 : |
100-3000 |
|
零部件及配件 : |
閥體 |
外形 : |
大型 |
|
標準 : |
國標 |
壓力環境 : |
常壓 |
|
工作溫度 : |
常溫 |
類型(通道位置) : |
二通式 |
|
適用介質 : |
水 |
|
|
產品詳情
Product details
技術參數
公稱通徑：100-3000
公稱壓力：0.1MPa
適用溫度 :50℃
適用介質：水
連接方式：附壁式膨脹螺栓安裝
概述
自控截污裝置顧名思義它是一款浮力自控截污的裝置應用廣泛使用效果好，安裝在截流溝中有效解決河道污染問題 晴天時，進水口內全部為污水，水量較小，井體內的水位低，浮筒在重力作用下使得浮筒閥閘板處于開啟狀態，此時污水全部經由裝置開口流向污水管網，降雨初期，降雨初期，進水口的流量逐漸增加，井體內的水位也隨之逐步上升，此時浮球在浮力的作用下帶動浮筒閥閘板逐步關閉截污管口，此時初期雨水也經由裝置開口流向污水管網。
用途
小區、道路、河道排放口等現狀合流管截污
合流及分流狀態下初期雨水截流
污水水位過高時，防止污水倒灌至雨水系統
污水管負荷較大情況下限流，避免大量雨水沖擊污水系統
工作原理：

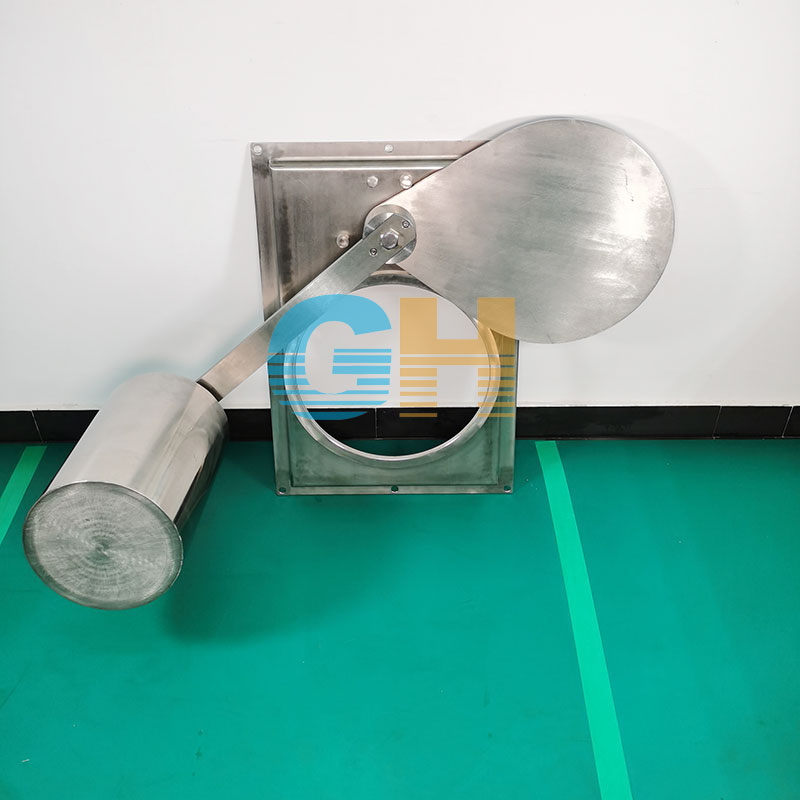

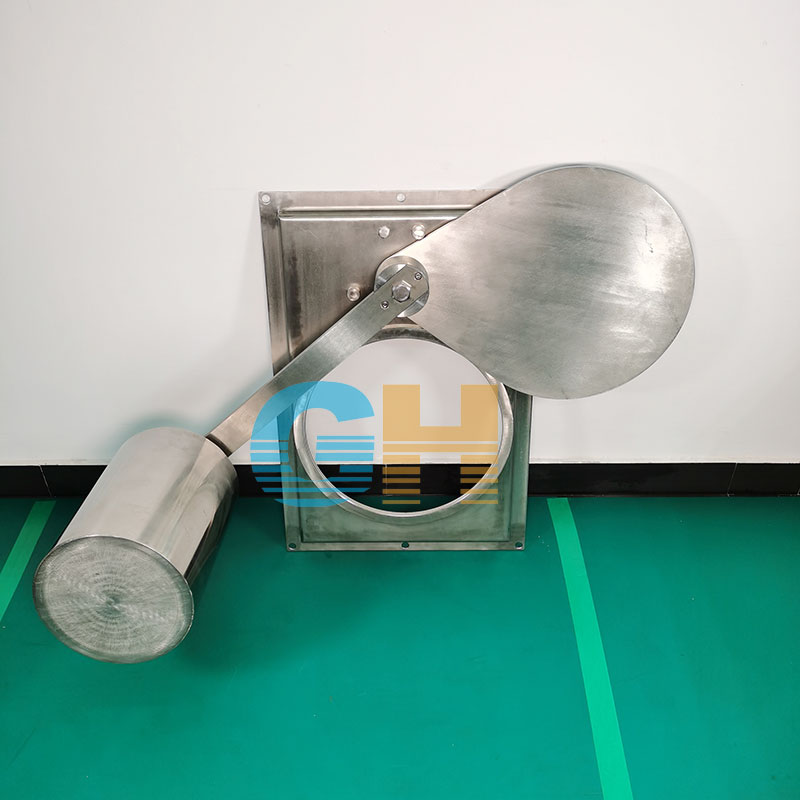

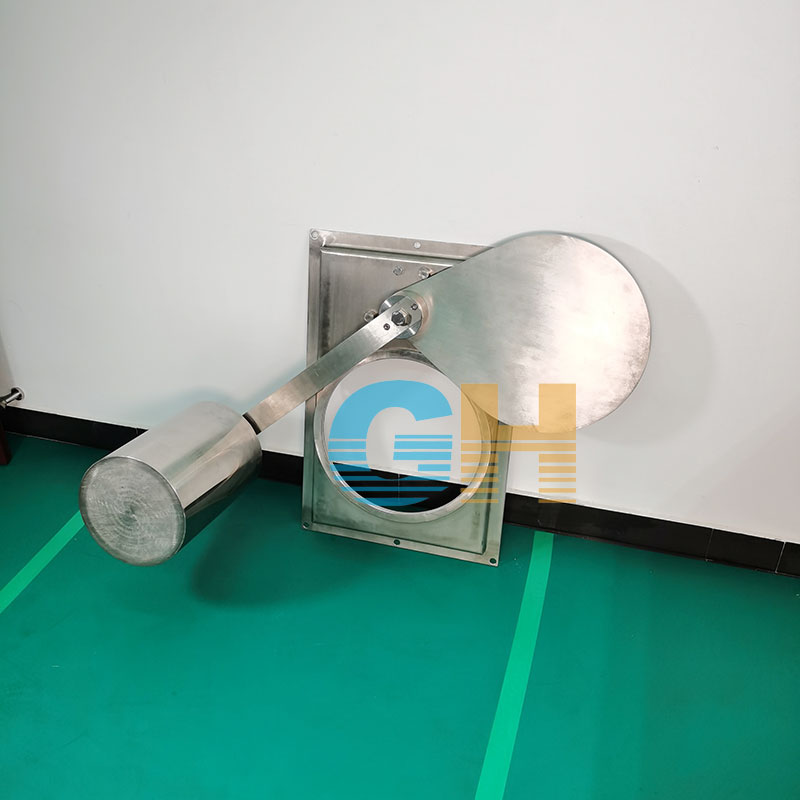

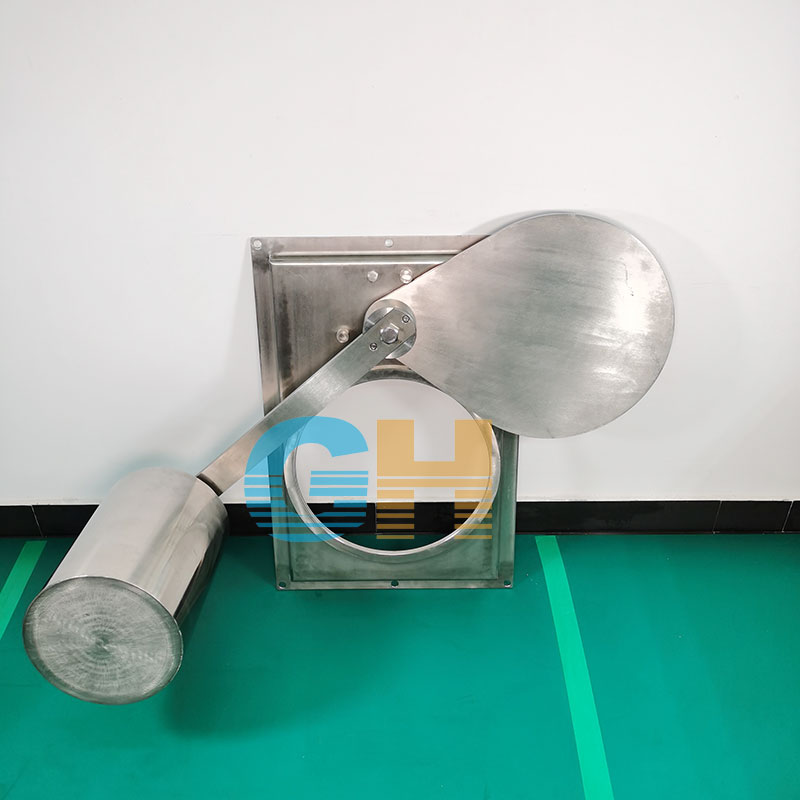

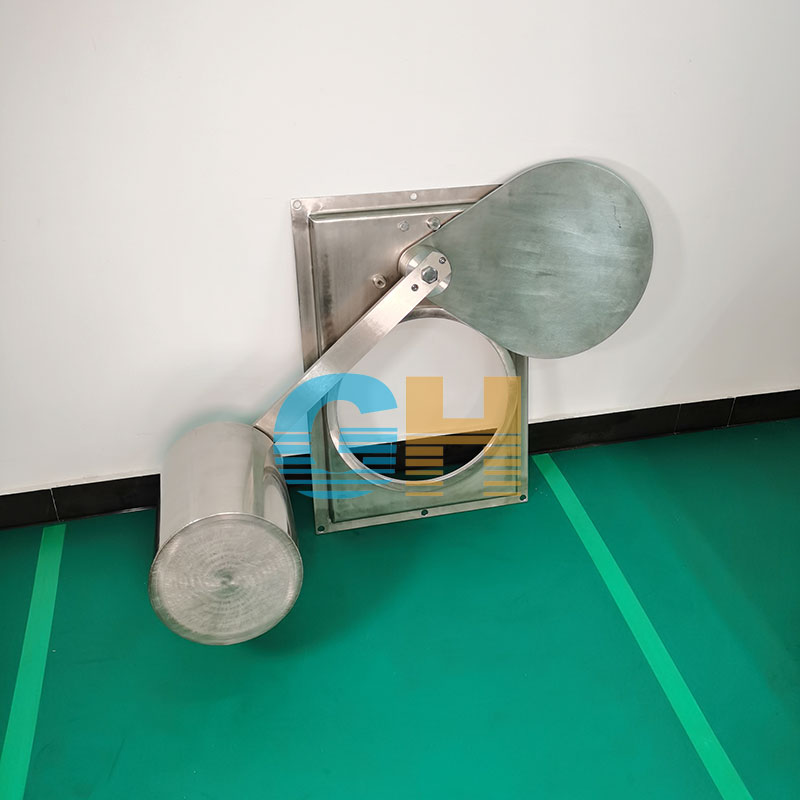

當液位較低時 截流閥處于開啟狀態，隨著液位的升高 浮筒受浮力作用沿弧線上升 通過傳動軸帶動閘板沿弧線下降 實現截流閥的關閉 隨著液位的下降 浮筒受重力作用 沿弧線下降 通過傳動軸帶動閘板沿弧線上升 實現截流閥的開啟
適用工況環境
合流管截污、初期雨水截污
小區排水管與道路市政管道銜接處
道路交口管道銜接處
河道排放口
