管夾閥

GJ41X型手動鋁合金管夾閥
GJ41X型手動鋁合金管夾閥
產品型號：GJ41X
口徑(DN)：25～300(mm)
壓力(PN)：0.3～2.5Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    GJ41X型手動鋁合金管夾閥又名鋁合金夾管閥，鋁合金膠管閥，由左右鋁合金閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。耐磨、防腐、抗凍、密封性能好，只須更換膠套即完好如新，閥體可使用，壽命是普通閥門的4-6倍。驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

    鋁合金管夾閥工作原理

    當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即 行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點， 切勿盡力或多人輔助，禁用其他工具開閉。

    主要技術參數

    1.適用范圍：化工，石油、發電、堿廠、選礦、水泥、選煤、非金屬等行業，可快速控制管路濃度砂粒狀流量與截止。
    2.使用介質：紙漿、污水、礦渣、煤渣、泥沙等。
    3.適用溫度：-30-85,更高溫度另行定制。
    4.公稱壓力：-0.3-2.5Mpa(定貨說明)。
    5.法蘭執行標準：(JB/80-91)。

    產品外形結構尺寸

    GJ41X型手動鋁合金管夾閥外形結構尺寸
      DN(mm) L B H Do Dn D D1 d Z F 連接方式
    25 99 14 126 100 25 100 78 11 4 2.5 法蘭
    32 125 14 144 100 30 120 90 12.5 4 2.5 法蘭
    40 146 16 165 125 38 130 100 13.5 4 2.5 法蘭
    50 190 18 190 165 50 160 125 18 4 3 法蘭
    65 235 18 200 190 65 180 145 18 4 3 法蘭
    80 290 20 207 200 80 195 160 18 4 3 法蘭
    100 370 20 228 250 96 215 180 18 8 5 法蘭
    125 445 22 260 520 120 245 210 18 8 5 法蘭
    150 490 24 340 320 145 280 240 20 8 5 法蘭
    200 550 24 429 400 195 335 295 20 12 5 法蘭
    250 620 26 512 400 245 405 335 22 12 7.5 法蘭
    300 810 28 595 500 295 460 410 22 12 7.5 法蘭

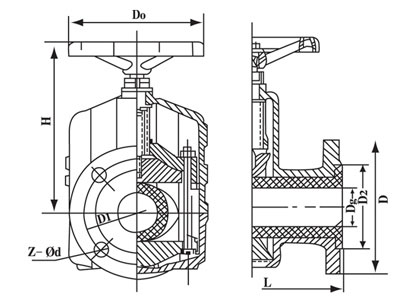

    產品外形結構尺寸圖

    GJ41X型手動鋁合金管夾閥外形結構尺寸圖


    聲明：本文中所有文字、數據、圖片均只適用于參考，GJ41X型手動鋁合金管夾閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
