管夾閥

GJ41X型襯膠鑄鐵管夾閥
GJ41X型襯膠鑄鐵管夾閥
產品型號：GJ41X
口徑(DN)：20～200(mm)
壓力(PN)：0.3～1.6Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    GJ41X型襯膠鑄鐵管夾閥適用內外受酸浸蝕的環境下，保持正常工作。杜絕內泄外漏，方便清槽工作，實踐證明，它取代了不銹鋼夾子，結束了采用球閥旋塞閥或其它閥門歷史。管夾閥又名夾管閥，膠管閥，由左右閥體，橡膠管套、大小閥桿、上下閘板、導柱等零件組成。管夾閥有鑄鐵和鋁合金兩種材質，驅動方式有手動、氣動、電動等多種方式，也可按客戶需求定制非標產品。

    管夾閥工作原理

    當順轉手輪時，使大小閥桿同時帶動上下閘板，壓縮管套，進行關閉，反轉即行開啟，這樣，閘板在導柱之間上下往復完成閥門開閉工作。另外，因橡膠管套承力，因此在開關時，操作人員旋轉手輪時只要感到適量抵觸，均己達到開閉極點，切勿盡力或多人輔助，禁用其他工具開閉。

    管夾閥安裝及維修

    1.本閥門管夾閥尺寸符合機械工業部標準，出廠前經過試驗， 按規定10Kg/cm2持續5分鐘無泄漏，安裝時不必拆洗調整更動。
    2.本閥在管道上任意安裝，沒有介質流向限制，久時使用，如有磨損或泄漏只需將閥體拆下，調換新管套，其閥體可長期使用，經濟實惠。

    產品外形結構尺寸

    GJ41X型襯膠鑄鐵管夾閥外形結構尺寸
    公稱通徑 鑄鐵管夾閥主要連接尺寸及外型尺寸 重量KG
    L D D1 D2 b Z-φ
    20 135 105 75 55 16 4-14 2.5
    25 145 115 85 65 16 4-14 3
    32 160 135 100 78 18 4-18 4
    40 180 145 110 85 18 4-18 6
    50 210 165 125 100 20 4-18 7.5
    65 250 185 145 120 20 4-18 9.5
    80 300 190 160 135 22 4-18 16
    100 350 215 180 155 22 8-18 20
    125 430 245 210 185 25 8-18 28
    150 500 280 240 210 25 8-23 43
    200 650 335 295 265 32 8-23 80

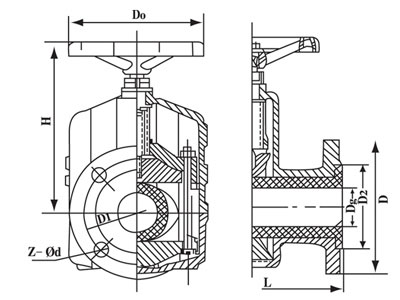

    產品外形結構尺寸圖

    GJ41X型襯膠鑄鐵管夾閥外形結構尺寸圖


    聲明：本文中所有文字、數據、圖片均只適用于參考，GJ41X型襯膠鑄鐵管夾閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
