在設計調節閥的入口和出口的配管時，謹慎的做法是把調節閥作為一個可變孔板來考慮。茲對管道孔板組合件的配管建議如下：

（1）使入口配管能夠達到限度的直管段長度，并與其它配管要求一致。經驗的直管段長度是10～20倍管道直徑。對于小管線這是容易做到的，但是一般公稱通徑大于125mm的管線就不可能做到。然而，閥門入口直管段長度愈長，將得到愈好的閥門性能。

（2）如果可能，出口配管應有3～5倍管道直徑的直管段。

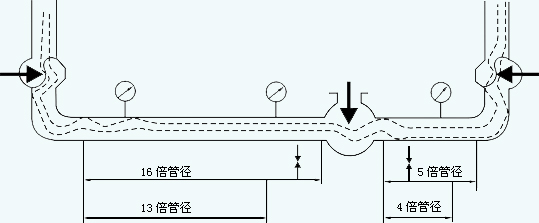

（3）閥門的入口直管段使得流體在穩定的壓力下進入閥門。這樣，閥門所處的每一位置或者換句話說對于每個新孔板的開度，其穩定的入口壓力將保證得到一個穩定的和可再現流量。圖7－1表示了一種良好的流動方式，而圖7－2表示的流通方式則不好。



（4）注意圖7－1壓力表的位置，在這個位置上，壓力表指示一個穩定的、真實的壓力，而不是壓力頭加上或減去速度頭。這個速度頭是由于不均勻流動曲線所引起的。就檢查流體系統故障來說，上游和下游壓力的精確測量實際上是特別重要的。對調節閥壓力降的正確測量，加上觀察閥門的位置就可判斷這個閥的運轉是否符合設計要求，或者是否由于內部有故障需要切斷和修理。

（5）壓力調節閥的上游或下游取壓點的位置一定要遵守上面的建議，保證檢測精度和穩定壓力，使其不受管件干擾的影響。
