“防爆儀表”如何選型？深度好文！
更新時間 2021-05-22 15:52 閱讀
防爆電氣設備是一種電氣設備，廣泛應用在石油化工等行業的爆炸危險場所中。防爆電氣設備合理正確的選型、安裝、檢修和維護是避免爆炸事故發生的重要環節。本文從防爆原理、防爆電氣設備的選型、標準規范的要求等方面進行簡要描述，供大家參考。
石油化工裝置在生產過程中存在大量泄漏潛在可性能的爆炸混合物，為保障人身和生產，應合理選擇防爆儀表設備。
應急管理部于2019年頒布了78號文《隱患排查治理導則》；安監局于2017年發布了121號文《重大隱患判定標準》；2020年頒布了《危險化學品專項整治三年行動實施方案》。
這些法律、法規文件，都提出了明確的要求：爆炸危險場所應按標準要求，安裝使用防爆電氣設備。電氣設備的防爆等級應滿足相應區域的防爆要求。
這其中，包括電氣設備和儀表設備。
上述要求是構成重大隱患判定的條款，在工程設計和工程實施中嚴格執行。這說明，防爆的重要性，在工程設計和工程實施中應特別重視！

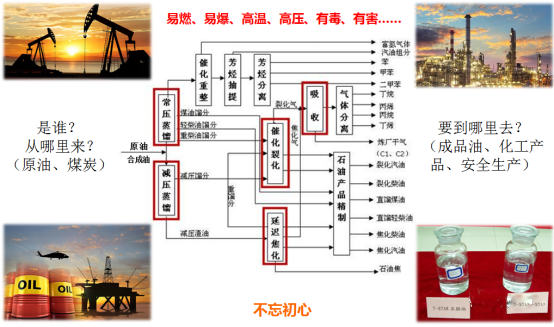

石油化工裝置特點
凡涉及爆炸性物質生產、加工、處理、儲存、運輸?shù)膱?chǎng)所都可能形成爆炸性環境，在石油、化工、煤炭等生產領域不可避免的產生爆炸性物質的泄漏，并于空氣形成爆炸性危險場所。
據資料：
Ø 在煤礦下，2/3的場所術語爆炸性危險場所；
Ø 在石油開產現場和精煉廠約有60～80%屬爆炸性危險場所（爆炸危險區域）；
Ø 在化學工業中，約有80%以上的生產車間屬爆炸性危險場所（爆炸危險區域）。
資料來源：
安監總管三〔2017〕121號《化工和危險化學品生產經營單位重大生產事故隱患判定標準（試行）》
十二、爆炸危險場所未按標準安裝使用防爆電氣設備。

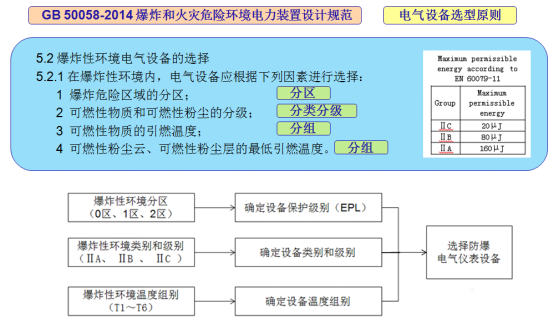

總體來說，防爆電氣設備的選型原則：防爆電氣設備的選型原則是可靠，經濟合理。防爆電氣設備應根據爆炸危險區域的等級和爆炸危險物質的類別、級別和組別選型。
《AQ 3009-2007 危險場所電氣防爆規范》
5 爆炸危險場所防爆電氣設備的選型5.1 選型原則防爆電氣設備的選型原則：a) 防爆電氣設備的選型原則是可靠，經濟合理。b) 防爆電氣設備應根據爆炸危險區域的等級和爆炸危險物質的類別、級別和組別選型。
相關標準：GB 50058、GB 3836、AQ 3009、GB 12476、GB 25286、IEC 60079、API RP 505等。
擴展閱讀：
1

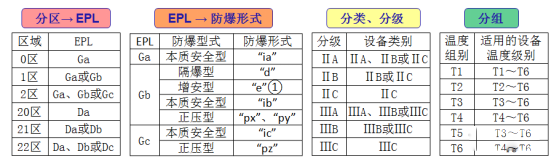

確認危險區域分區、分類、分級、分組
電氣儀表設備的電火花和溫度是產生爆炸的主要點燃源。不同爆炸性物質的點燃特性各不相同。為了使防爆措施更有針對性，有必要對爆炸性氣體環境進行危險區域分區，對爆炸性氣體物質/混合物進行分類、分級、分組。
分區：按出現爆炸性環境的可能性（概率）劃分，確定電氣設備性（程度）要求。
分類、分級、分組：按照氣體/粉塵類型和特性劃分，防爆電氣設備的級別和組別不應低于該爆炸性環境內可燃物質的級別和組別。
爆炸性氣體物質不同點燃特性的舉例見表1。
2

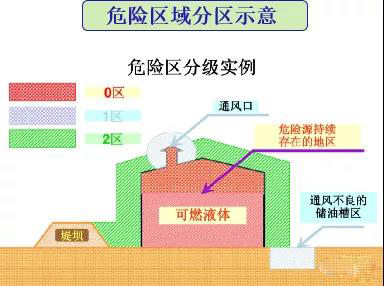

確認爆炸性危險環境的分區
爆炸性混合物出現的或預期可能出現的數量達到足以要求對電氣設備的結構、安裝和使用采取預防措施的區域，為爆炸危險區域。
在大氣條件下，氣體或蒸氣可燃物質與空氣的混合物引燃后，能夠保持燃燒自行傳播的環境，為爆炸性氣體環境。
在大氣環境條件下，可燃性粉塵與空氣形成的混合物被點燃后，能夠保持燃燒自行傳播的環境，為爆炸性粉塵環境。
《GB 50058-2014 爆炸危險環境電力裝置設計規范》
2.0.12 爆炸危險區域 hazardous area
爆炸性混合物出現的或預期可能出現的數量達到足以要求對電氣設備的結構、安裝和使用采取預防措施的區域。
2.0.10 爆炸性氣體環境 explosive gas atmosphere
在大氣條件下，氣體或蒸氣可燃物質與空氣的混合物引燃后，能夠保持燃燒自行傳播的環境。
2.0.24 爆炸性粉塵環境 explosive dust atmosphere
在大氣環境條件下，可燃性粉塵與空氣形成的混合物被點燃后，能夠保持燃燒自行傳播的環境。
3
確認分區-設備保護級別
爆炸性環境內電氣設備保護級別的選擇一般需根據危險區域劃分來確認。

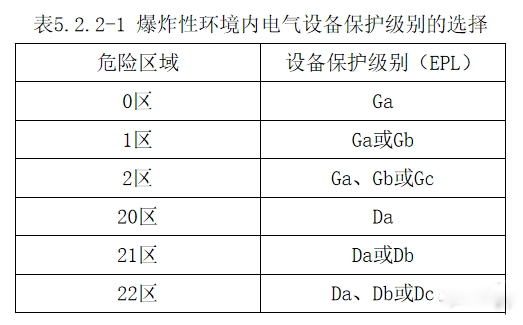

選擇應符合表5.2.2-1的規定：
《GB 50058-2014 爆炸危險環境電力裝置設計規范》
5.2.2 危險區域劃分與電氣設備保護級別的關系應符合下列規定：
1 爆炸性環境內電氣設備保護級別的選擇應符合表5.2.2-1的規定。
4
確認電氣設備保護級別（EPL）與電氣設備防爆型式

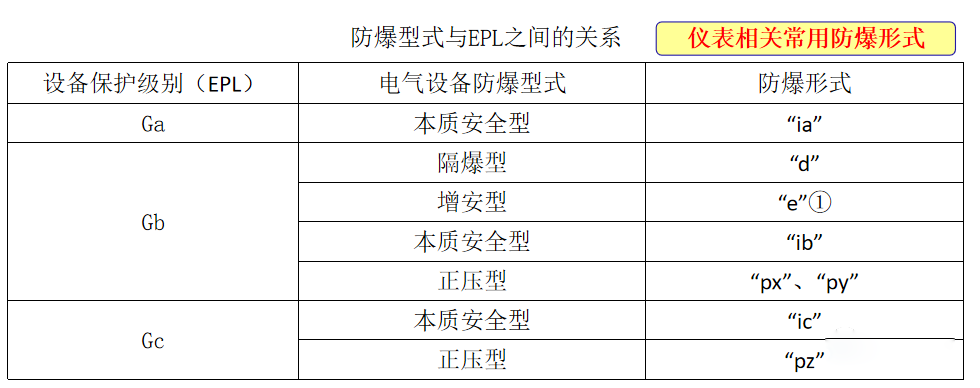

常用防爆儀表的電氣設備保護級別（EPL）與電氣設備防爆型式的關系應符合下表：
注：①在1區使用的增安型“e”電氣設備于GB/T 3836.15-2017 表3中注a定義的電氣設備。
5
確認分類分級

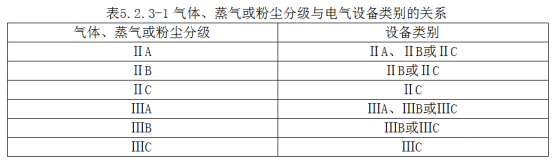

防爆電氣設備的級別和組別不應低于該爆炸性氣體環境內爆炸性氣體混合物的級別和組別。氣體、蒸氣或粉塵分級與電氣設備類別的關系應符合表5.2.3-1的規定：
《GB 50058-2014 爆炸危險環境電力裝置設計規范》
5.2.3 防爆電氣設備的級別和組別不應低于該爆炸性氣體環境內爆炸性氣體混合物的級別和組別，并應符合下列規定：
1 氣體、蒸氣或粉塵分級與電氣設備類別的關系應符合表5.2.3-1的規定。當存在有兩種以上可燃性物質形成的爆炸性混合物時，應按照混合后的爆炸性混合物的級別和組別選用防爆設備，無據可查又不可能進行試驗時，可按危險程度較高的級別和組別選用防爆電氣設備。
對于標有適用于特定的氣體、蒸氣的環境的防爆設備，沒有經過鑒定，不得使用于其他的氣體環境內。
6
確認分組
防爆電氣設備的級別和組別不應低于該爆炸性氣體環境內爆炸性氣體混合物的級別和組別。

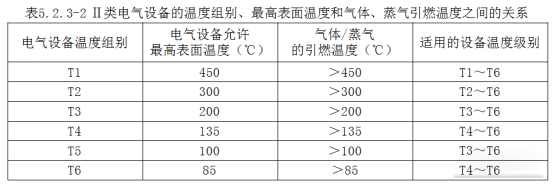

Ⅱ類電氣設備的溫度組別、高表面溫度和氣體、蒸氣引燃溫度之間的關系符合表5.2.3-2的規定。
Ⅲ類電氣設備的高表面溫度應由相關粉塵的低點燃溫度減去安全裕度確定。
應用于爆炸性粉塵環境的電氣設備，將直接標出設備的高表面溫度，不再劃分溫度組別。
內容依據：
