產品說明：

Y43X 型 不銹鋼比例式減壓閥 PN10～PN16是以法蘭連接形式,活塞式結構，閥座密封面材料為橡膠，公稱壓力為 PN10～PN16，閥體材料為 0Cr18Ni9 系不銹鋼的固定比例式減壓閥。主要結構由閥體、進口壓蓋、活塞、出口壓蓋及 O 型圈、密封墊等零件組成。Y43X-10P、Y43X-16P 型不銹鋼比例式減壓閥是利用閥內浮動活塞兩端不同的截面積構成壓力差從而改變進水與出水的壓力狀況，達到減壓的目的。結構嚴謹、新穎、運行流暢、體形輕巧便于安裝、減壓比例穩定，即減“動壓”又減“靜壓”，材料采用不銹鋼，適用于清潔水和氣體。標準壓力比為 2:1、3:1、4:1、5:1、3:2、5:2、4:3 等，并可根據用戶的要求設計特殊比例的減壓閥。

產品性能參數：

產品零部件材料：

產品外形結構尺寸

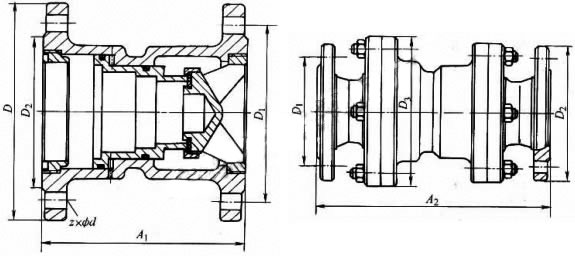

產品外形結構尺寸圖：

安裝與使用注意事項:

安裝注意事項:
1.安裝閥門由具有相關資格人員進行,旋緊時應緊密夾緊同側六角部位，建議采用聚四乙烯生料帶或密封膠水進行密封，安裝旋緊閥門先用相應力矩扳手或管鉗,旋入有效螺紋長度即可,切勿過量導致頂壓內端面,造成破損而泄露；
2.安裝減壓閥之前對管路系統進行沖洗清理,以防焊渣,氧化皮等臟物流入閥內,影響閥門正常工作；
3.減壓閥應安裝在便于維護和操作的地方,并且水平直立安裝在水平管道上,應注意使管路中介質的流向與閥體上箭頭所示方向一致,切勿反裝；
4.減壓閥在安裝使用時,應把旁通管道閥門打開,排除管路中的冷凝水和汽水的混合物,以防減壓閥開啟時產生水圾現像損壞減壓閥,當無異常現象后,按順時針方向緩慢旋轉調節螺釘,將出口壓力調到所需的壓力(以閥后表壓為準)調整后,將鎖緊螺母背緊,擰上防護罩；
5.減壓閥前應安裝過濾器,以防介質中的雜物進入減壓閥,影響其性能；

使用注意事項:
1. 使用減壓閥時,嚴禁亂擰亂動,自行拆卸,否則減壓閥的嚴密性能和降壓性能都會受到破壞；
2. 減壓閥不但起到減壓作用,而且起到穩壓作用；
3. 為防止減壓閥冷閥后壓力超壓,應在離閥出口不少于4M處安裝一個減壓閥；
4.如果需要將減壓閥安裝在熱水系統時,在減壓閥和膨脹水箱之間安裝止回閥，這樣既可以讓膨脹水箱吸收由于熱膨脹而增加的水的體積,又可以防止執水回流或壓力波動對減壓閥的影響,確保減壓閥正常長期工作；
