截止閥

J41Y型鋼制手動截止閥PN16～PN160

產品型號：J41Y
口徑(DN)：10～200(mm)
壓力(PN)：1.6～16.0Mpa
產品價格：電議

產品詳情

產品說明:

J41Y 型鋼制手動截止閥PN16～PN160傳動方式為手動、連接方式為法蘭連接、直通式、閥座密封面材料硬質合金、公稱壓力 PN16～PN160，閥體材料為碳素鋼（J41Y-16C～160C）、0Cr18Ni9 系不銹鋼（J41Y-16P～160P）、0Cr17Ni12Mo2 系不銹鋼（J41Y-16R～160R）、1Cr5Mo 鉻鉬鋼（J41Y-16I～160I）的截止閥。

產品性能參數:

J41Y 型鋼制手動截止閥PN16～PN160主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
J41Y-16C～160C	16～160	1.6～16.0	≤425	水、蒸汽、油品
J41Y-16P～160P			≤150	弱腐蝕性介質
J41Y-16R～160R			≤150	腐蝕性介質
J41Y-16I～160I			≤550	油品、蒸汽

產品零部件材料:

J41Y 型鋼制手動截止閥PN16～PN160零部件材料
型號	材料
型號	閥體、閥蓋	閥桿	密封面	填料
J41Y-16C～160C	碳素鋼	鉻不銹鋼	堆焊硬基合金	石棉、石墨、柔性石墨、聚四氟乙烯
J41Y-16P～160P	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
J41Y-16R～160R	鉻鎳鉬鈦不銹鋼	鉻鎳鉬鈦不銹鋼
J41Y-16I～160I	鉻鉬合金鋼	鉻鉬合金鋼

J41Y 型 PN16 鋼制截止閥產品外形及結構尺寸:

J41Y-16 型鋼制手動截止閥外形結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	重量/KG
10	130	90	60	40	14	4×Φ14	198	120	5
15	130	95	65	45	14	4×Φ14	200	120	5.5
20	150	105	75	55	14	4×Φ14	243	140	7.3
25	160	115	85	65	14	4×Φ14	253	160	8
32	180	135	100	78	15	4×Φ18	280	160	12
40	200	145	110	85	16	4×Φ18	312	200	16
50	230	160	125	100	16	4×Φ18	321	200	16
65	290	180	145	120	18	4×Φ18	325	240	22
80	310	195	160	135	20	4×Φ18	355	240	31
100	350	215	180	155	20	4×Φ18	415	280	45
125	400	245	210	185	22	4×Φ18	460	320	80
150	480	280	240	210	24	8×Φ23	510	360	97
200	600	335	295	265	26	12×Φ23	590	360	169

J41Y 型 PN25 鋼制截止閥產品外形及結構尺寸

J41Y-25 型鋼制手動截止閥外形結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	重量/KG
10	130	90	60	40	16	4×Φ14	198	120	4.9
15	130	95	65	45	16	4×Φ14	233	120	5.5
20	150	105	75	55	16	4×Φ14	275	140	7
25	160	115	85	65	16	4×Φ14	285	160	7.5
32	180	135	100	78	18	4×Φ18	302	180	8.5
40	200	145	110	85	18	4×Φ18	355	200	12.5
50	230	160	125	100	20	4×Φ18	362	240	16
65	290	180	145	120	22	8×Φ18	325	280	25
80	310	195	160	135	22	8×Φ18	369	280	30
100	350	230	190	165	24	8×Φ23	370	300	35
125	400	270	220	188	28	8×Φ18	558	400	89
150	480	300	250	218	30	8×Φ23	611	400	98
200	600	360	310	278	34	12×Φ25	721	400	170

J41Y 型 PN40 鋼制截止閥產品外形及結構尺寸

J41Y-40 型鋼制手動截止閥外形結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	重量/KG
10	130	90	60	40	16	4×Φ14	198	120	4.5
15	130	95	65	45	16	4×Φ14	233	120	5
20	150	105	75	55	16	4×Φ14	275	140	7
25	160	115	85	65	16	4×Φ14	285	160	9
32	180	135	100	78	18	4×Φ18	302	160	12
40	200	145	110	85	18	4×Φ18	355	200	17
50	230	160	125	100	20	4×Φ18	373	240	24
65	290	180	145	120	22	8×Φ18	408	280	33
80	310	195	160	135	22	8×Φ18	436	320	44
100	350	230	190	160	24	8×Φ23	480	360	60
125	400	270	220	188	28	8×Φ25	558	400	89
150	480	300	250	218	30	8×Φ25	611	400	130

J41Y 型 PN63 鋼制截止閥產品外形及結構尺寸

J41Y-63 型鋼制手動截止閥外形結構尺寸(mm)
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	重量/KG
15	170	105	75	55	18	4×Φ14	148	100	5
20	190	125	90	68	20	4×Φ18	150	100	6
25	210	135	100	78	22	4×Φ18	175	120	8
32	230	150	110	82	24	4×Φ23	200	140	11
40	260	165	125	95	24	4×Φ23	231	160	14
50	300	175	135	105	26	4×Φ23	262	180	18
65	340	200	160	130	28	8×Φ23	450	320	48
80	380	210	170	140	30	8×Φ23	485	360	56
100	430	250	200	168	30	8×Φ25	537	400	75
150	550	340	280	240	38	8×Φ34	646	450	175

J41Y 型 PN100 鋼制截止閥產品外形及結構尺寸

J41Y-100 型鋼制手動截止閥外形結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	重量/KG
10	170	100	70	50	20	4×Φ14	-	100	5.7
15	170	105	75	55	20	4×Φ14	195	120	10
20	190	125	90	68	22	4×Φ18	228	120	13.5
25	210	135	100	78	24	4×Φ18	250	160	14
32	230	150	110	82	24	4×Φ23	326	200	14.3
40	260	165	125	95	26	4×Φ23	359	240	29.5
50	300	195	145	112	28	4×Φ25	414	280	48.5
65	340	220	170	138	32	8×Φ25	434	320	65
80	380	230	180	148	34	8×Φ25	547	400	92
100	430	265	210	172	38	8×Φ30	621	450	107
125	500	310	250	210	42	8×Φ34	-	-	-
150	550	350	290	250	46	12×Φ34	840	-	310
200	650	430	360	312	54	12×Φ41	925	-	590
250	775	500	430	382	60	12×Φ41	1015	-	850
300	900	585	500	442	70	12×Φ48	1200	-	1040

J41Y 型 PN160 鋼制截止閥產品外形及結構尺寸

J41Y-160 型鋼制手動截止閥外形結構尺寸 (mm)
DN	L	D	D₁	D₂	b	z×Φd	H	D₀	重量/KG
15	170	110	75	52	24	4×Φ18	148	156	4.64
20	190	130	90	62	26	4×Φ23	156	161	7.42
25	210	140	100	72	28	4×Φ23	175	187	10.1
32	230	165	115	85	30	4×Φ25	200	214	12.3
40	260	175	125	92	32	4×Φ27	231	252	15.2
50	300	215	165	132	36	8×Φ25	262	291	29.7

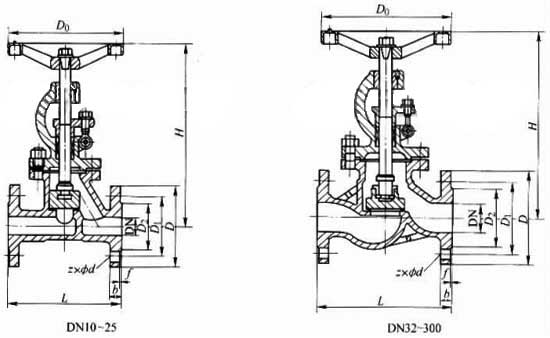

產品外形結構尺寸示圖:

截止閥安裝與使用注意事項:

截止閥安裝注意事項
1.安裝施工小心，切忌撞擊脆性材料制作的截止閥。 2.安裝前，應將截止閥作一檢查，核對規格型號，鑒定有無損壞，尤其對于閥桿。還要轉動幾下，看是否歪斜，因為運輸過程中，易撞歪閥桿。還要閥內的雜物。 3.截止閥起吊時，繩子不要系在手輪或閥桿上，以免損壞這些部件，應該系在法蘭上。 4.對于截止閥所連接的管路，一定要清掃干凈。可用壓縮空氣吹去氧化鐵屑、泥砂、焊渣和其他雜物。這些雜物，不但容易擦傷截止閥的密封面，其中大顆粒雜物（如焊渣），還能堵死小截止閥，使其失效。

截止閥使用注意事項:
1.200℃以上的高溫閥門，由于安裝時處于常溫，而正常使用后，溫度升高，螺栓受熱膨脹，間隙加大，所以再次擰緊，叫做"熱緊"，操作人員要注意這一工作，否則容易發生泄露。 2.天氣寒冷時，水閥長期閉停，應將閥后積水排除。汽閥停汽后，也要排除凝結水。閥底有如絲堵，可將它打開排水。 3.非金屬截止閥，有的硬脆，有的強度較低，操作時，開閉力不能太大，尤其不能使猛勁。還要注意辟免物件磕碰。 4.新截止閥使用時，填料不要壓得太緊，以不漏為度，以免閥桿受壓太大，加快磨損，而又啟閉費勁。

注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中截止閥分為電動截止閥,氣動截止閥,手動截止閥,波紋管截止閥,不銹鋼截止閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！

聲明：本文中所有文字、數據、圖片均只適用于參考，J41Y型鋼制手動截止閥PN16～PN160性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
