截止閥

J45J-10襯膠直流式截止閥
J45J-10襯膠直流式截止閥
產品型號：J45J-6、J45J-10
口徑(DN)：25~200(mm)
壓力(PN)：0.6~1.6Mpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品概述
    J45J襯膠直流式截止閥保證管路介質不與閥門殼體材料直接接觸，J45J-10襯里直流截止閥中閥體，閥蓋，閥瓣等內件均設計成襯里部件；閥座采用整體式聚合物作密封材料，在較寬的溫度和壓力范圍內具有優良的密封性能；閥門選材廣泛，規格齊全，是石油勘探 , 石化，化工，原油和天然氣等輸送管道的理想用閥。 適用介質：硫酸，氫氟酸，磷酸，氯氣，強堿，王水等具有強腐蝕性的介質。

    主要性能參數
    J45J-10襯膠直流式截止閥主要性能參數
    型號

    公稱壓力

    PN（MPa）

    		 試驗壓力PS（MPa） 適用介質 工作溫度（℃）
    殼體試驗 密封試驗
    J45J-6 0.6 0.9 0.66

    W.非腐蝕性流體
    J.一般腐蝕性流體
    FS.強酸堿及各種有機溶劑

    （溶融堿金屬及元素氟除外）

    		 ≤80
    ≤150
    J45J-10 1.0 1.5 1.1


    主要零部件材料表

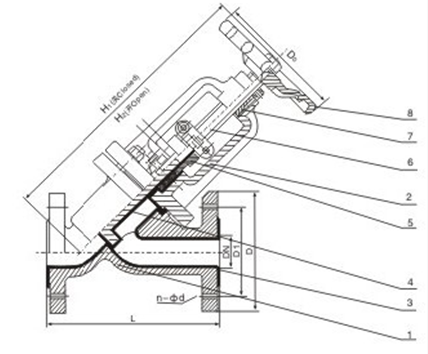

    J45J-10襯膠直流式截止閥主要零部件材料表

    J45J-10襯膠直流式截止閥主要零部件材料表
    序號 部件名稱 材料
    1 閥體 ZG25II外殼內襯橡膠
    2 閥蓋 ZG25II橡膠
    3 閥瓣 優炭鋼襯包橡膠
    4 閥桿 優炭鋼
    5 填料 F4U形圈
    6 填料壓蓋 ZG25II
    7 閥桿螺母 ZHMn58-2-2
    8 定位螺母 HT200
    9 墊片 F4
    10 手輪 HT200


    主要連接尺寸及重量

    J45J-10襯膠直流式截止閥主要連接尺寸及重量

    J45J-10襯膠直流式截止閥主要連接尺寸及重量
    公稱通徑
    DN(mm)    		 L D D1 D2 b f d z D0 H H1
    25 160 115 85 65 18 3 14 4 100 220 236
    32 180 135 100 78 18 3 18 4 120 251 273
    40 200 145 110 85 20 3 18 4 140 283 306
    50 230 160 125 100 20 3 18 4 160 316 344
    65 290 180 145 120 22 3 18 4 180 353 383
    80 310 195 160 135 22 3 18 8 200 437 479
    100 350 215 180 150 24 3 18 8 240 479 529
    125 400 245 210 180 26 3 18 8 280 542 608
    150 480 280 240 210 28 4 23 8 320 605 680
    200 600 335 295 265 30 4 23 12 360 650 755
    注：襯膠閥耐腐蝕情況參考襯膠閥門各種化工介質耐腐蝕性能表。
    聲明：本文中所有文字、數據、圖片均只適用于參考，J45J-10襯膠直流式截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
