J41N-40型燃?xì)鈱Ｓ媒刂归y

產品型號：J41N-40
口徑(DN)：10～150(mm)
壓力(PN)：4.0Mpa
產品價格：電議

產品詳情

產品說明：

J41N-40型燃?xì)鈱Ｓ媒刂归y驅動方式為手動,連接為法蘭連接方式,閥門為直通式,閥座密封面材料為尼龍塑料、公稱壓力 PN40、閥體材料為碳素鋼的截止閥。

產品性能參數:

J41N-40型燃?xì)鈱Ｓ?a href="http://www.wpcgs.com">截止閥主要性能參數
型號	PN	工作壓力 / MPa	適用溫度 / ℃	適用介質
J41N-40	40	4.0	≤150	石油氣、空氣等無腐蝕性介質

產品零部件材料:

J41N-40型燃?xì)鈱Ｓ媒刂归y零部件材料
型號	材料
型號	閥體、閥蓋	閥桿	密封面	填料
J41N-40	碳素鋼鑄件或鍛件	碳素鋼鑄件或鍛件	鐵基合金	鐵基合金

產品外形結構尺寸:

J41N-40型燃?xì)鈱Ｓ媒刂归y外形結構尺寸 (mm)
DN	L	D	D1	D2	b	z×φd	H	D0	重量/KG
10	130	90	60	40	16	4×φ14	198	120	4.5
15	130	95	65	45	16	4×φ14	233	120	5
20	150	105	75	55	16	4×φ14	275	140	7
25	160	115	85	65	16	4×φ14	285	160	9
32	180	135	100	78	18	4×φ18	302	160	12
40	200	145	110	85	18	4×φ18	355	200	17
50	230	160	125	100	20	4×φ18	373	240	24
65	290	180	145	120	22	8×φ18	408	280	33
80	310	195	160	135	22	8×φ18	436	320	44
100	350	230	190	160	24	8×φ23	480	360	60
125	400	270	220	188	28	8×φ25	558	400	89
150	480	300	250	218	30	8×φ25	611	400	130

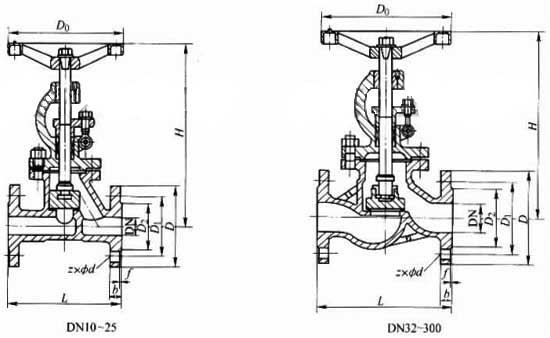

產品外形結構尺寸圖:

截止閥的結構形式：

截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。　　

截止閥的安裝與維護注意事項：

1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向一致；
