截止閥

J961Y電動焊接截止閥PN250～PN570
J961Y電動焊接截止閥PN250～PN570
產品型號：J961Y
口徑(DN)：20～100(mm)
壓力(PN)：25.0～57.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    J961Y電動焊接截止閥PN250～PN570由截止閥與Z型多回轉電動執行器組成，電動焊接截止閥接受380VAC的電壓即可實現遠程開關操作，另外需要調節可以配電動調節型執行器。截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中線線作直線運動。閥桿的運動形式，有升降桿式（閥桿升降，手輪不升降），也有升降旋轉桿式（手輪與閥桿一起旋轉升降，螺母設在閥體上）。截止閥只適用于全開和全關，一般不作調節和節流。

    執行標準

    J961Y電動焊接截止閥PN250～PN570執行標準
    設計與制造 結構長度 壓力-溫度 試驗-檢驗
    E101
    JB/T3595
    DL/T531    		 E101
    JB2766
    GB/T15188.1    		 E101
    JB/T3595    		 E101
    JB/T9092

    產品試驗壓力

    J961Y電動焊接截止閥PN250～PN570試驗壓力
    型號 公稱壓力 強度試驗 (MPa) 密封試驗 (MPa) 適用溫度℃ 適用介質
    J61Y-250I
    J961Y-250I    		 25.O 37.5 27.5 ≤550 水、蒸汽、油品
    J61Y-320I
    J961Y-320I    		 32.0 48.0 35.2
    J61Y-P54100V
    J961Y-P54100V    		 P54100V 30.0 11.0 ≤540
    J61Y-P64140V
    J961Y-P64140V    		 P54100V 42.0 15.4
    J61Y-P57170V
    J961Y-P67170V    		 P57170V 63.0 18.7 ≤570

    主要零件材料及性能

    J961Y電動焊接截止閥PN250～PN570主要零件材料及性能
    閥體 閥蓋 支架 閥桿 密封環 填料 閥桿螺母
    WCB 25 WCB 25 WCB 25 2Cr13 增強柔性石墨 增強柔性石墨 ZCu1A110Fe3
    WC6 12Cr1MoV WC6 12Cr1MoV WC6 25 38CrMoV
    20Cr2MoV
    WC9 12Cr1MoV WC9 12Cr1MoV WC9 25 38CrMoV
    20Cr2MoV

    產品主要連接尺寸

    J961Y電動焊接截止閥PN250～PN570主要連接尺寸（mm)
    型號 DN d L L1 L2 H 電裝型號
    J961Y-250 20 19 150 363 197 576 DZW15
    25 22 180 363 197 590 DZW15
    32 26 180 363 197 606 DZW15
    40 36 250 363 197 722 DZW20
    50 42 250 363 197 722 DZW30
    65 56 340 473 277 1060 DZW45
    80 80 390 526 283 1280 DZW90
    100 84 480 526 283 1290 DZW90
    J961Y-320 20 19 150 363 197 276 DZW15
    25 22 180 363 197 590 DZW15
    32 26 180 363 197 606 DZW15
    40 36 250 363 197 722 DZW20
    50 42 250 363 197 722 DZW30
    65 60 470 526 283 1140 DZW90
    80 80 570 526 283 1350 DZW120
    100 96 660 554 609 1500 DZW180
    J961Y-P57170V 20 19 150 363 197 576 DZW15
    25 22 180 363 197 590 DZW15
    32 26 180 363 197 606 DZWl5
    40 36 250 363 197 722 DZW20
    50 42 250 363 197 722 DZW30
    65 60 762 526 283 1543 DZW90
    80 74 864 526 283 1790 DZWl20
    100 88 965 554 309 1890 DZWl80

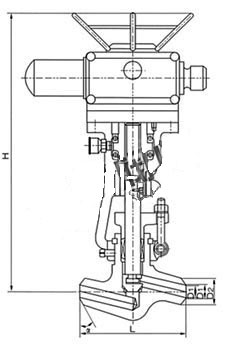

    產品外形結構尺寸圖：

    J961Y電動焊接截止閥PN250～PN570外形結構尺寸圖



    截止閥的結構形式：

    截止閥閥體的結構形式有直通式、直流式和直角式。直通式是常見的結構，但其流體的阻力大。直流式流體阻力較小，多用于含固體顆粒或粘度大的流體。直角式閥體多采用鍛造，適用于較小通經、較高壓力的的截止閥。 　　

    截止閥的安裝與維護注意事項：

    1、手輪、手柄操作的截止閥可安裝在管道的任何位置上；2、手輪、手柄及傳動機構，不允許作起吊用；3、介質的流向應與閥體所示箭頭方向一致；

    注：本公司是上海閥門廠家，的閥門種類調節閥,球閥,蝶閥,閘閥,減壓閥,止回閥,疏水閥,截止閥,旋塞閥,閥,節流閥,水力控制閥等,其中截止閥分為電動截止閥,氣動截止閥,手動截止閥,波紋管截止閥,不銹鋼截止閥等,工程師皆有數十年經驗,歡迎您來電洽談業務！
    聲明：本文中所有文字、數據、圖片均只適用于參考，J961Y電動焊接截止閥PN250～PN570性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
