J11H-10(K)型內螺紋截止閥
更新時間 2011-11-23 08:34 閱讀
主要性能參數
J11H-10(K)型內螺紋截止閥主要性能參數
|
型號 |
壓力級
(K) |
適用溫度
（℃） |
適用介質 |
材料 |
|
閥體、閥蓋、手輪 |
閥桿、閥瓣、密封圈 |
填料 |
填料壓圈 |
|
J11H-10K |
10 |
≤200 |
水、蒸汽、油類 |
可鍛鑄鐵 |
不銹鋼 |
柔性石墨 |
粉未冶金 |

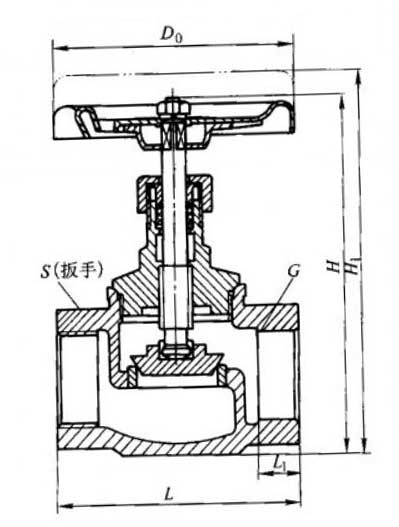

主要外形及結構尺寸
J11H-10(K)型內螺紋截止閥主要外形及結構尺寸
|
DN |
G/in |
L |
L1 |
S(扳手） |
H |
Do |
重量/kg |
|
15 |
Rc 1/2 |
65 |
12 |
28 |
233 |
65 |
0.51 |
|
20 |
Rc 3/4 |
80 |
15 |
35 |
200 |
80 |
0.82 |
|
25 |
Rc 1 |
90 |
16 |
44 |
149 |
90 |
1.25 |
|
40 |
Rc 1 1/2 |
120 |
20 |
60 |
126 |
120 |
2.55 |
|
50 |
Rc 2 |
140 |
22 |
70 |
112 |
140 |
4.16 |
