主要性能參數
J11W-25P、J11W-25R型不銹鋼截止閥主要性能參數
|
型號 |
PN |
工作壓力
(Mpa) |
適用溫度
（℃） |
適用介質 |
材料 |
|
|
|
閥體、閥蓋 |
閥瓣 |
閥桿 |
密封墊料 |
平墊、壓環 |
壓蓋 |
|
J11W-25P |
25 |
2.5 |
﹣20~232 |
水、油氣及某些
腐蝕性液體 |
CF8 |
304 |
316 |
聚四氟乙烯 |
304 |
CF8 |
|
J11W-25R |
25 |
2.5 |
CF8M |
316 |
316 |
聚四氟乙烯 |
316 |
CF8M |

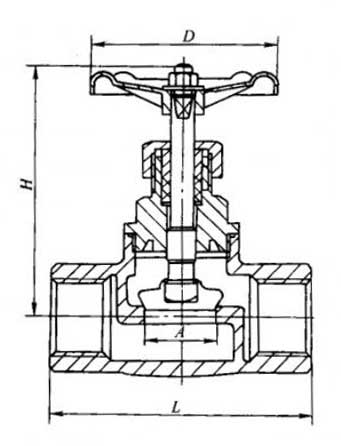

主要外形及結構尺寸
J11W-25P、J11W-25R型不銹鋼截止閥主要外形及結構尺寸（mm)
|
DN |
DN/in |
A |
D |
L |
H |
重量/kg |
|
6 |
1/4 |
10 |
70 |
65 |
85 |
0.34 |
|
10 |
3/8 |
12 |
70 |
65 |
85 |
0.34 |
|
15 |
1/2 |
15 |
70 |
65 |
85 |
0.35 |
|
20 |
3/4 |
20 |
70 |
80 |
95 |
0.55 |
|
25 |
1 |
25 |
70 |
90 |
105 |
0.87 |
|
32 |
1 1/4 |
32 |
80 |
105 |
125 |
1.36 |
|
40 |
1 1/2 |
40 |
90 |
120 |
135 |
1.86 |
|
50 |
2 |
50 |
100 |
140 |
155 |
2.67 |
