Q614N/Q615N氣動高壓三通球閥

產品型號：Q614N/Q615N
口徑(DN)：DN8~DN50(mm)
壓力(PN)：1.6Mpa~42MpaMpa
產品價格：電議

產品詳情

產品概述

主要零件材質

Q614N/Q615N氣動高壓三通球閥主要零件材質
零件名稱	材料
閥體、閥蓋	WCB	F304	F316	F316L
球體	2Cr13+氮化處理	304	316	316L
閥桿	2Cr13	304	316	316L
閥座密封圈	PTFE、碳素纖維＋PTFE、對位聚苯
填料	NBR

主要結構連接尺寸

Q614N/Q615N氣動高壓三通球閥主要結構連接尺寸
螺紋 G/NPT	DN	L1	B	D	H	H1	H2	L	H	L10
1/4	6	69	26	58	150	32	13	165	150	32
3/8	10	73	32	58	150	38	16	165	150	35
1/2	15	85	38	58	150	46	19	165	150	37
3/4	20	96	49	70	210	57	24	225	210	47
1″	25	110	60	70	210	60	26	225	210	55
11/4	32	110	76	70	210	84	38	225	210	70
21/2	40	120	84	90	260	92	42	255	260	72
2″	50	140	100	120	320	111	50	330	320	80

氣動球閥的維護:

氣動管路球閥的安裝：　　
1、氣動管路球閥的任何一段都可安裝在上游端，手柄氣動管路球閥可以安裝在管線的任何位置，如果配置執行機構(如齒輪箱、電-氣動執行器)的氣動管路球閥，則垂直安裝，閥門進出口處在水平位置上。　　
2、氣動管路球閥法蘭與管線法蘭間按管路設計要求裝上密封墊。　　
3、法蘭上的螺栓需對稱、逐次、均勻擰緊。　　
4、如果氣動管路球閥采取氣動、電動等執行器時，按說明書完成氣源、電源的安裝。　　

氣動管路球閥安裝后的檢查：　　
1、安裝完畢后，啟動氣動管路球閥開、關數次，應該動作靈活，受力均勻，氣動管路球閥工作正常。　　
2、根據管道壓力設計要求，通壓后檢測氣動管路球閥與管道法蘭結合面的密封性能。

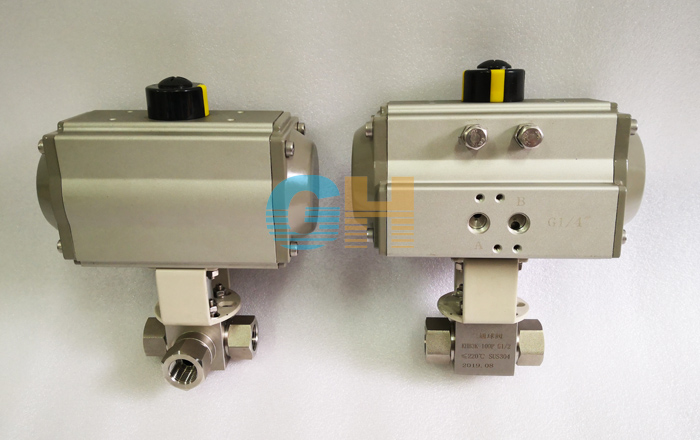

Q614N/Q615N氣動高壓三通球閥實物圖
