產品簡述：

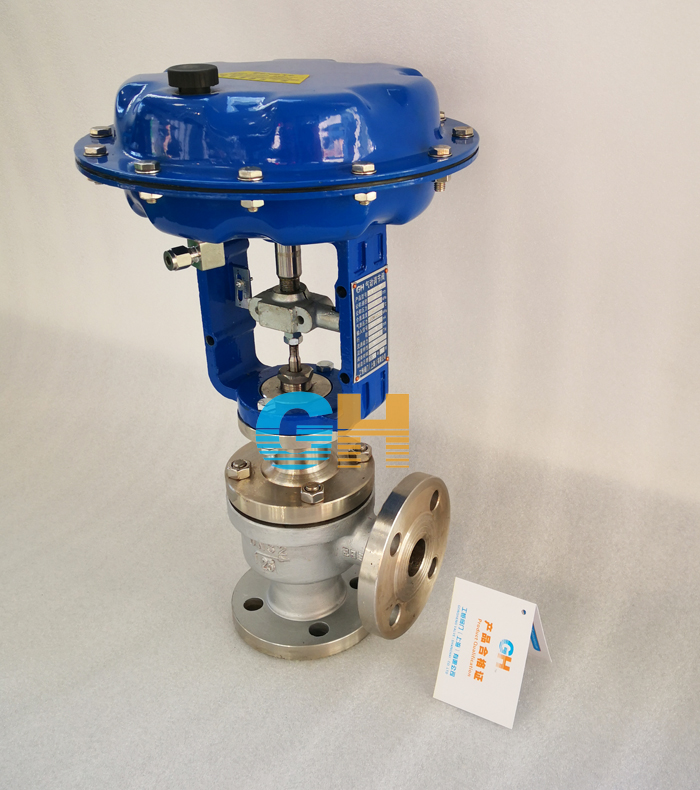

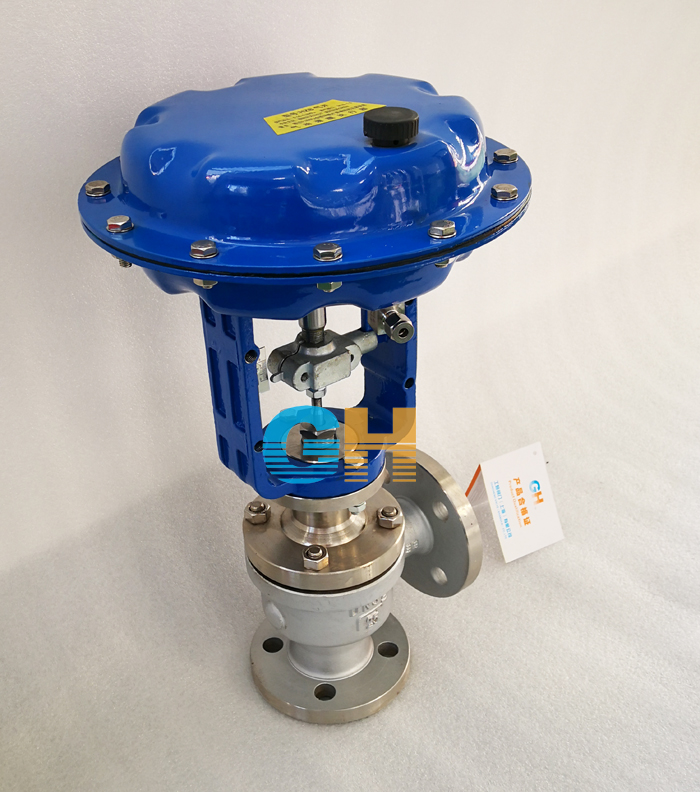

ZSQ氣動角式薄膜式切斷閥執行機構與直行程調節機構二部分組成，中間由支架連接而成。ZSQ氣動角式薄膜式切斷閥可安裝在90度管道上，可節省一個彎頭及人工成本，安裝根據調節機構的型式，可分為直通單座切斷閥(ZSQP型)、直通套筒切斷閥(ZSQM型)、二位三通切斷閥(ZSQN型)三種型式。氣動執行機構可做成活塞式或薄膜式，有單作用(彈簧復位)和雙作用(雙進氣)二種。閥體結構有單座、套筒、雙座（二位三通）三種，密封形式有填料密封和波紋管密封兩種，產品公稱壓力等級有PN10、16、40、46四種，公稱口徑范圍DN20～200mm。適用流體溫度由-60～450℃。泄漏量等級為IV級或VI級。流量特性為快開。
產品特點：
ZSQ氣動角式薄膜式切斷閥采用頂導向結構，配用多彈簧執行機構。具有結構緊湊、重量輕、動作靈敏、流體通道呈S流線型、壓降損失小、閥容量大、拆裝方便等優點。
ZSQ氣動角式薄膜式切斷閥接受來自調節儀表的信號，切斷、開啟或改變介質流向，達到對壓力、流量、液位等工藝參數自動控制。廣泛應用于石油、化工、冶金、電力、輕工、紡織等各種工業部門的生產過程自動控制和運程控制系統中。
ZSQ氣動角式薄膜式切斷閥主要技術參數：
|
公稱通徑DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
額定流量系數Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
|
額定行程(mm) |
8 |
12 |
20 |
25 |
|
氣缸直徑(mm) |
75 |
100 |
150 |
|
允許泄漏量 |
硬密封 (1/h) |
單座、三通：1.2X10-7*閥額定容量
套筒：5X10-6*閥額定容量
|
|
軟密封 |
VI級 |
|
工作溫度 (℃) |
-20～200、-40～450 |
|
公稱壓力 PN(MPa) |
1.6 4.0 6.4 |
|
允許壓差 (MPa) |
ZSQP |
單作用 |
1.16 |
0.66 |
0.38 |
0.6 |
0.39 |
0.47 |
0.31 |
0.20 |
|
雙作用 |
6.4 |
5.0 |
2.8 |
3.3 |
2.13 |
2.71 |
1.75 |
1.11 |
|
ZSQM |
單作用 |
公稱壓力 |
|
雙作用 |
|
ZSQN |
單作用 |
0.89 |
0.57 |
0.35 |
0.56 |
0.36 |
0.45 |
0.30 |
0.20 |
|
雙作用 |
5.2 |
3.22 |
2.03 |
2.27 |
1.46 |
2.00 |
1.32 |
0.85 |
|
信號壓力 (kPa) |
0或400～600 |
1） 本產品性能和指標貫徹GB/T4213-92;
2） 表中允許壓差值若大于公稱壓力則取公稱壓力值，小于等于公稱壓力值則不變；
3） 表允許值為使用標準缸值，可配用不同的氣缸提高允許壓差。
氣動切斷閥產品應用：
ZSQ氣動角式薄膜式切斷閥是自動化系統中執行機構的一種，由角式閥體及薄膜執行機構與調節閥組成，氣動切斷閥接收調節儀表的信號，控制工藝管道內流體的切斷、接通或切換，活塞式切斷閥的氣源要求經過濾的壓縮空氣，流經閥體內的介質應該是無雜質和無顆粒的液體和氣體。是一種能在各種管路上做遠距離、快速截止和切斷的閥門。
