GW-ZJHP氣動高溫調節閥-碳鋼氣動法蘭高溫調節閥
GW-ZJHP氣動高溫調節閥-碳鋼氣動法蘭高溫調節閥
產品型號：GW-ZJHP
口徑(DN)：DN20-DN200(mm)
壓力(PN)：1.6~10.0Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    GW-ZJHP氣動高溫調節閥概述：

    GW-ZJHP 氣動高溫調節閥采用高溫散熱設計，加高的上閥蓋與散熱片結構，保障執行器與電氣閥定位器的工作使用安全，采用頂導向單閥座調節閥，具有結構簡單、密封性能好、流量大、使用可靠等特點。GW-ZJHP氣動高溫調節閥-碳鋼氣動法蘭高溫調節閥有效而足夠的頂部導向系統克服小開度時的震動，有效使用壽命更長。可選擇多彈簧氣動簿膜機構或電動執行機構等。

    GW-ZJHP 氣動高溫調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成，新型執行機構高底低、重量輕、裝校簡便，新型閥體結構緊湊、流道通暢，具有大的流量系數。

    氣動薄膜調節閥操作穩定，具有動作特性可靠，精確的流量特性，可調范圍大等優點。在廣泛應用中取得高質量的控制效果。

    GW-ZJHP氣動高溫調節閥技術參數及性能：

    閥體部分：
    閥體型式： 直通鑄造球型閥
    公稱通徑： DN20 、25 、32 、40 、50 、65 、80 、100 、200
    公稱壓力： PN 1.6、2.5、4.0、6.4、10.0Mpa
    ANSI 150、300、 600Lb
    JIS 10K、20K、30K、40K
    連接方式： 法蘭：FF、RF、RTJ、等
    螺紋：（適用于 1”以下）
    焊接：SW、BW
    法蘭距： 符合IEC 534
    閥蓋形式： 標準型、加長型（散熱、低溫、波紋管密封）
    填　　料： V型聚四氟乙烯、柔性石墨填料等
    密封墊： 金屬夾石墨密封墊、聚四氟乙烯墊
    執行機構： 氣動：多彈簧執行機構 、單彈簧執行機構
    電動：3810L系列 、PSL系列
    閥內部件：
    閥芯型式： 單座柱塞
    流量特性： 等百分比、線性 、快開
    內件材質： 標準材質組合及使用溫度、壓力范圍請參閱附錄
    表1．可提供的用戶選擇
    閥體 型式 直通 閥蓋 型式 標準、加長型
    材質 WCB、WC9、304、316等 材質 WCB、WC9、304、316等
    閥芯 特性 直線、等百分比、快開 填料 “V”型PTFE、柔性石墨、波紋管
    材質 304、304+STL/PTFE、316、316+STL/PTFE
    執行器 氣動:見表8
    電動:見表7
    定位器 電氣閥門定位器、智能型數字定位器
    附件 電磁閥、閥位反饋器、手操機構、保位閥、空氣過濾減壓器等

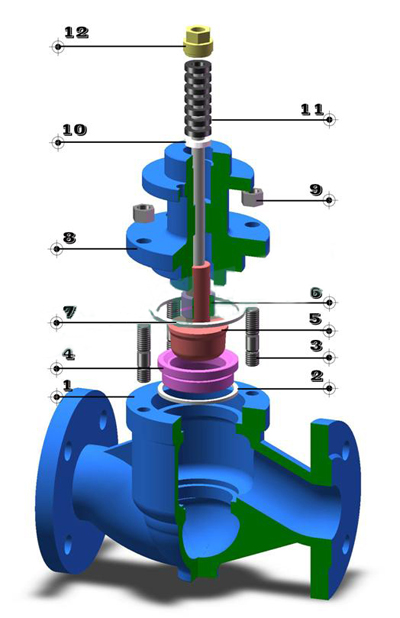

    ZJHP 氣動高溫調節閥 材料及內部結構

    表2．本體材質為碳鋼
    1 閥體 WCB LCB WC9
    2 墊片 316+石墨/PTEF
    3 螺栓 35 40MnB 25Cr2Mo1VA
    4 閥座 304 304 304
    5 閥芯（桿） 304 304 304
    6 墊片 316+石墨/PTEF
    7 導向套 304 304 304
    8 閥蓋 WCB LCB WC9
    9 螺母 25 35 25Cr2Mo1VA
    10 填料墊 304 304 304
    11 填料 PTFE/柔性石墨
    12 壓套螺母 304 304 304
    表3．本體材質為不銹鋼
    1 閥體 CF8 CF8M CF3M
    2 墊片 316+石墨/PTEF
    3 螺栓 304 316 316L
    4 閥座 304 316 316L
    5 閥芯（桿） 304 316 316L
    6 墊片 316+石墨/PTEF
    7 導向套 304 316 316L
    8 閥蓋 CF8 CF8M CF3M
    9 螺母 304 316 316L
    10 填料墊 304 316 316L
    11 填料 PTFE/柔性石墨
    12 壓套螺母 304 316 316L
    		氣動高溫調節閥_結構圖
    注：

    1、以上為標準的配置結構，閥座為金屬對金屬，PTFE軟閥座是VI級密封的可選件。還可提供用斯太萊合金涂層的硬化閥內件。針對具體使用溫度，我們有更加合理的螺栓螺母選擇。

    2、PTFE V形環閥桿填料是的標準配置也可選用柔性石墨，一個配備石墨填料的加長型閥蓋可用于溫度超過232℃（450華氏溫度）的場合。

    3、標準的閥體材料是碳鋼和不銹鋼，還可以提供多種用于高腐蝕性應用場合的合金材料。

    氣動高溫調節閥 可提供的控制閥流量特性

    氣動高溫調節閥_等百分比

    等百分比特性閥瓣

    氣動高溫調節閥_直線特性

    直線特性閥瓣

    氣動高溫調節閥_快開特性

    快開特性閥瓣
    表4．GW-ZJHP氣動高溫調節閥尺寸及縮腔型內件與行程額定Cv值：

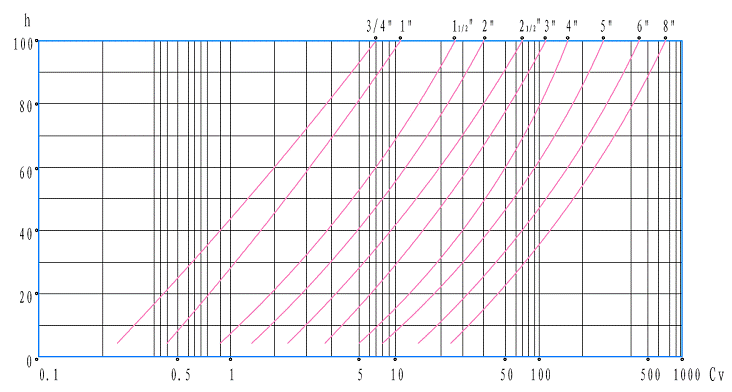

    圖1.GW-ZJHP氣動高溫調節閥 等百分比特性曲線

    氣動高溫調節閥_等百分比特性曲線圖

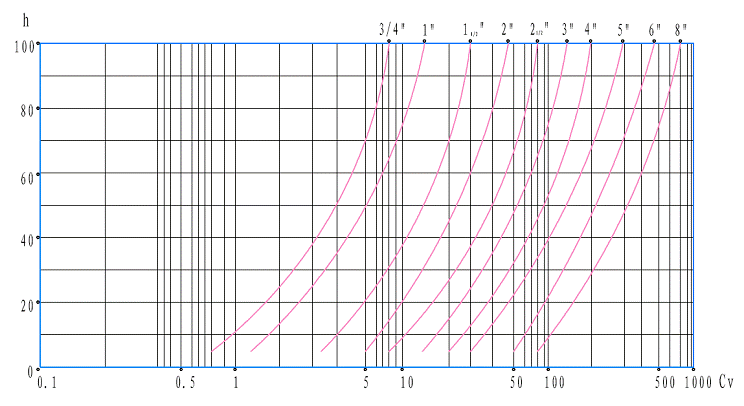

    圖2.GW-ZJHP氣動高溫調節閥 直線特性曲線

    氣動高溫調節閥 直線特情曲線圖

    氣動高溫調節閥 最大允許壓差：

    表5.多彈簧薄膜式執行機構 單位：Mpa
    氣行機構規格 氣源壓力Kpa 彈簧范圍Kpa 閥芯尺寸 Inch(mm)
    3/420 125 1 1/432 1 1/240 250 2 1/265 380 4400 5125 6150 8200
    ZHB22 140 20～100 1.17 0.75 - - - - - - - - -
    240 40～200 2.73 1.75 - - - - - - - - -
    300 80～240 5.85 3.75 - - - - - - - - -
    ZHB23 140 20～100 1.64 1.05 0.63 0.4 0.26 - - - - - -
    240 40～200 3.82 2.45 1.49 0.96 0.61 - - - - - -
    300 80～240 8.19 5.24 3.19 2.05 1.31 - - - - - -
    ZHB34 140 20～100 - - 1.02 0.66 0.42 0.24 0.16 0.10 - - -
    240 40～200 - - 2.38 1.53 0.98 0.58 0.38 0.24 - - -
    300 80～240 - - 5.12 3.28 2.10 1.24 0.82 0.52 - - -
    ZHB45 140 20～100 - - - - - 0.40 0.26 0.17 0.11 0.07 0.02
    240 40～200 - - - - - 0.93 0.61 0.39 0.25 0.17 0.07
    300 80～240 - - - - - 1.98 1.32 0.84 0.54 0.37 0.16
    ※以上推薦使用壓差等只是相對而言，針對各種壓差會有多種配置組合，對于復雜的控制系統請您與我們技術部門聯系，我們有多年的過程控制產品生產的經驗，為您提供更合理的執行機構配置。

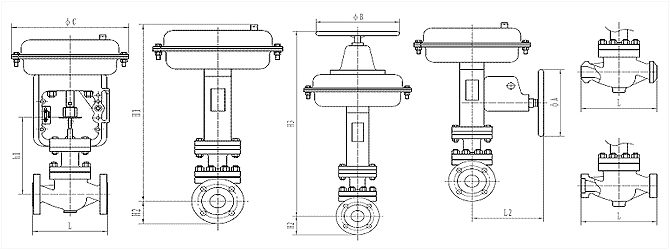

    表6-配置ZH系列氣動執行機構控制閥外形尺寸 單位: mm

    氣動高溫調節閥 外形尺寸圖

    閥門尺寸 L H1 H2 h1 H3 C B A L2 執行機構
    inch mm ANSI150 PN16、25 ANSI300 PN40 ANSI600PN64、100
    3/4 20 184 7.25 184 7.25 206 8.12 425 53 213 704 288 200 200 289 ZHB-22
    1 25 184 7.25 184 7.25 210 8.25 435 58 218 710 288 200 200 289 ZHB-22
    1 1/4 32 200 7.87 200 7.87 251 9.88 448 70 231 722 288 200 200 289 ZHB-22
    1 1/2 40 222 8.75 222 8.75 251 9.88 448 75 231 722 288 200 200 289 ZHB-23
    2 50 254 10 254 10 286 11.25 487 83 255 740 288 200 200 289 ZHB-23
    2 1/2 65 276 10.88 276 10.88 311 12.25 628 93 311 884 360 355 355 347 ZHB-34
    3 80 298 11.75 317 12.50 337 13.25 645 98 328 902 360 355 355 347 ZHB-34
    4 100 352 13.88 368 14.50 394 15.50 656 115 328 913 360 355 355 347 ZHB-34
    5 125 420 16.53 400 15.75 500 19.69 806 125 389 1274 470 570 570 476 ZHB-45
    6 150 451 17.75 473 18.62 508 20.00 857 143 440 1325 470 570 570 476 ZHB-45
    8 200 600 21.38 568 22.38 610 24 926 180 514 1394 470 570 570 476 ZHB-45

    聲明：本文中所有文字、數據、圖片均只適用于參考，GW-ZJHP氣動高溫調節閥-碳鋼氣動法蘭高溫調節閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
