您當前的位置： 主頁 > 產品展示 > 球閥 > 氣動V型球閥

氣動V型球閥

VQ677Y、VQ677H對夾式氣動V型球閥-對夾式氣動V型
VQ677Y、VQ677H對夾式氣動V型球閥-對夾式氣動V型
產品型號：VQ677Y、VQ677H
口徑(DN)：DN25~DN300(mm)
壓力(PN)：1.0-6.4MpaMpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品概述
    VQ677Y、VQ677H對夾式氣動V型球閥配套的是對夾式氣動V型，對夾式氣動V型球閥是一種芯閥座采用金屬或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。氣動V型球閥的啟閉件是帶特殊V型開口的半球體，具有鋒利的刃口。在球體回轉過程中，密封面具有強有力的切斷力和自清潔功能。球體的V型開口與閥座流道形成一個扇形區域，在回轉過程中可改變流道截面積，形成對介質的線性等比例調節。因此V型調節球閥同時具備調節和開關兩種功能，可與氣動或電動執行器配套，廣泛使用于造紙、化工、石油、化纖、電力、冶金、制藥、環保等領域的控制系統。
    氣動V型球閥其主要特點是：
    （1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
    （1）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的精度；
    （3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
    （4）當對夾V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，氣動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。




    主要性能規范
    VQ677Y、VQ677H對夾式氣動V型球閥主要性能規范

    公稱壓力

    PN(MPa)

    		 試驗壓力 適用介質 適用溫度
    殼體試驗 密封試驗
    1.6 2.4 1.76 水、油、氣及高粘度、含纖維、固體顆粒等介質 -28℃～550℃
    2.4 3.75 2.75
    4.0 6.0 4.4
    應用規范 連接對夾 JB79-59 GB20592-97 AMSI B16.5
    檢驗和試驗 JB/T 9092-99 、API 598


    主要零件材料
    VQ677Y、VQ677H對夾式氣動V型球閥主要零件材料
    零件名稱 閥門材質
    閥體、閥蓋 WCB CF8
    密封圈 2Cr13+氮化 304+氮化
    球體 2Cr13+硬格 304+硬格
    閥座、閥桿 2Cr13 304
    墊片 柔性石墨+不銹鋼 柔性石墨+不銹鋼
    雙頭螺栓 35CrMoA 1Cr18Ni9Ti

    主要外形連接尺寸
    VQ677Y、VQ677H對夾式氣動V型球閥主要外形連接尺寸(mm)
    公稱壓或
    壓力級    		 公稱通徑 尺寸(mm)
    (mm) (in) W W1 d d1 H1 H
    PN1.6MPa 25 - 50 25 64 38 57 200
    40 - 60 25 82 49 63 205
    50 - 75 32 100 60 92 225
    65 - 85 38 120 75 100 235
    80 - 100 45 131 89 108 260
    100 - 115 50 158 113 117 270
    125 - 135 55 180 140 140 320
    150 - 160 65 216 164 177 370
    200 - 200 80 268 205 200 390
    250 - 240 92 326 259 252 420
    300 - - - - 300 270 510
    PN2.5MPa 25 - 50 25 64 38 57 200
    40 - 60 25 82 49 63 205
    50 - 75 32 100 60 92 225
    65 - 85 38 120 75 100 235
    80 - 100 45 131 89 108 260
    100 - 115 50 158 113 117 270
    125 - 135 55 180 140 140 320
    150 - 160 65 216 164 177 370
    200 - 200 80 268 205 200 390
    250 - 240 92 326 259 252 420
    300 - - - - 300 270 510
    CLASS150 25 - 50 25 64 38 57 200
    40 11/2 60 25 82 49 63 205
    50 2 75 32 100 60 92 225
    65 21/2 85 38 120 75 100 235
    80 3 100 45 131 89 108 260
    100 4 115 50 158 113 117 270
    125 5 135 55 180 140 140 320
    150 6 160 65 216 164 177 370
    200 8 200 80 268 205 200 390
    250 10 240 92 326 259 252 420
    300 12 - - - 300 270 510

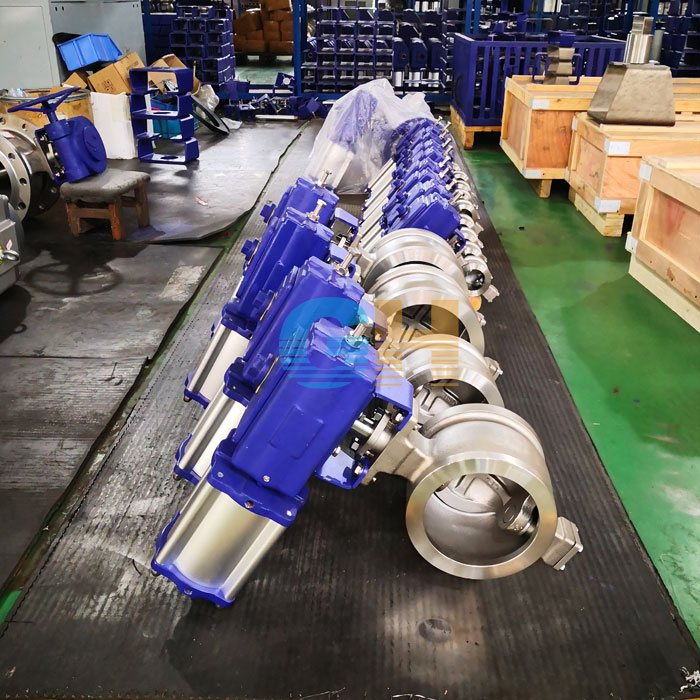

    VQ677Y、VQ677H對夾式氣動V型球閥實物圖

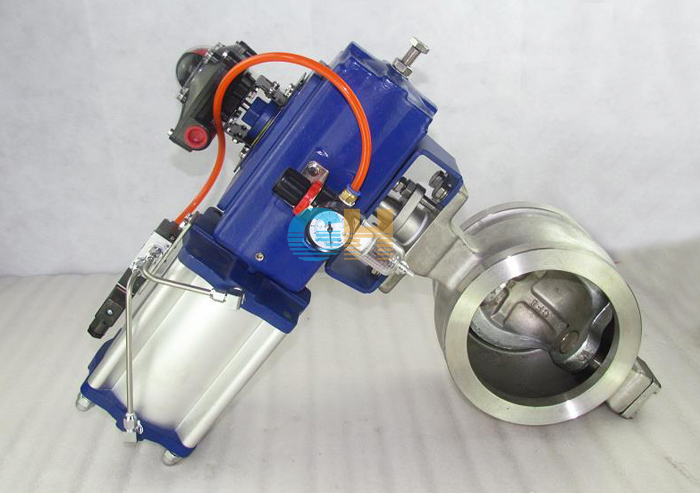

    VQ677Y、VQ677H對夾式氣動V型球閥側面圖



    撥叉式氣動執行器概述
    撥叉式氣動執行器，是曲臂活塞式執行器，壓縮空氣通過氣缸推動活塞作直線運動，再通過連桿、曲臂把活塞的直線運動轉換成角回轉運動，該執行器回轉精度高，回差和死區小，控制過程靈敏度高，主要用于角行程調節閥，同時由于其輸出扭矩范圍大，規格齊全，被使用于角行程開關閥的控制，是_款多功能的執行器，可以適用于幾乎所有角行程的閥門。

    主要特點
    1.回轉精度高：所有旋轉部位都設有高精度軸承。
    2.使用壽命長：較小規格執行器氣缸選用鋁合金氣缸，內表面作特殊耐磨處理，活塞桿表面鍍硬鉻后鏡面磨削加工，活塞采用導向帶導向，雙重密封設計。
    3.抗沖擊能力強：曲臂采用整體式鑄造結構，強度大，穩定性好，具有很強的抗沖擊能力。
    4.調整靈活方便，可調范圍大：通過調整執行器兩邊的行程調節螺栓，很方便的對執行器進行行程調節。0度和90度點均可以在正負10度之間進行調整。
    5.性能好：氣動單作用執行器設有防止彈簧彈出結構，使執行器使用。
    6.選擇靈活多變，經濟實用：箱體與氣缸組件可根據扭矩要求進行組合，使輸出扭矩級差小，級別多，選擇靈活。
    7.可實現快速啟閉：與氣動元件配套使用，可實現快速打開或關閉。
    8.變扭矩輸出特點，更接近閥門實際使用過程需要：該執行器在開啟起始點時輸出扭矩大，超出了執行器的額定輸出扭矩，使執行器的系數高。

    主要零部件材質

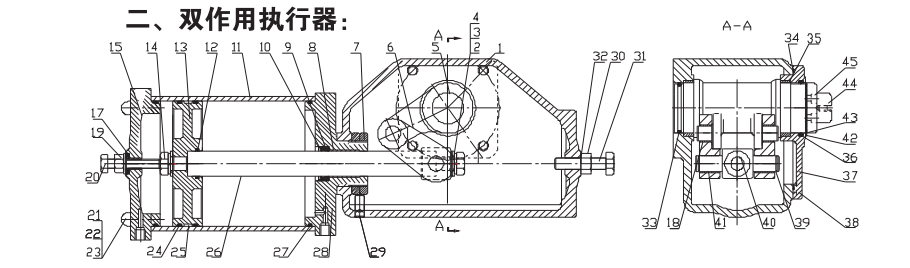

    撥叉式氣動執行器主要零部件材質

    序號 名稱 數量 材料 序號 名稱 數量 材料
    1 箱體 1 WCB 26 活塞桿 1 45+Cr
    2 彈墊 2 25Mn 27 0形圈 2 丁晴
    3 螺栓 1 35 28 氣缸下蓋 1 WCB/Q235
    4 平墊片 2 Q235 29 內六角讎緊定螺釘 1 35
    5 曲臂 1 ZG25 30 螺母 1 15
    6 連桿 2 WCB 31 螺栓 1 35
    7 圓螺母 2 15 32 平墊片 1 Q235
    8 邊界潤滑軸承 1 復合材料 33 0形圈 1 丁晴
    9 Y-形圈 1 聚氨脂 34 防水墊 1 丁晴
    10 孔用鋼絲擋圈 1 不銹彈簧鋼絲 35 邊界潤滑軸承 2
    11 氣缸 1 AL合金（250以上0235 > 36 0形圈 1 丁晴
    12 0形圈 1 丁晴 37 箱蓋 1 WCB
    13 活塞 1 WCB/Q235 38 內六角螺釘 4 35
    14 螺栓 1 25 39 彈簧檔圈軸用 2 65Mn
    15 氣缸上蓋 1 WCB/Q235 40 萬向軸 1 45
    16 密封墊 1 PTFE 41 邊界潤滑軸承 2
    17 平墊片 1 Q235 42 卡簧 1 65Mn
    18 邊界潤滑軸承 2   43 彈簧檔塊 1 45
    19 螺母 1 15 44 彈簧座 1 45
    20 螺栓 1 35 45 彈簧 1 60Si2MnA
    21 螺母 4 35 46 曲臂端蓋 1 WCB
    22 平墊片 4 Q235 47 開度指針 1 塑料
    23 雙頭螺柱 4 45+Zn 48 內六角螺釘 2 不銹鋼
    24 導向帶 1 PTFE 49 開度指示牌 1 不銹鋼
    25 0形圈 2 丁晴

    聲明：本文中所有文字、數據、圖片均只適用于參考，VQ677Y、VQ677H對夾式氣動V型球閥-對夾式氣動V型性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
