球閥

Q41F三片式法蘭不銹鋼球閥
Q41F三片式法蘭不銹鋼球閥
產品型號：Q41F
口徑(DN)：15~100(mm)
壓力(PN)：1.6~6.4Mpa
產品價格： 電議
在線咨詢
  • 產品詳情

    產品概述

    Q41F三片式法蘭球閥屬于手動類球閥。球閥是用帶有圓形通道的球體作啟閉件，球體隨閥桿轉動實現啟閉動作的閥門。球閥的啟閉件是一個有孔的球體，繞垂直于通道的 軸線旋轉，從而達到啟閉通道的目的。球閥主要用于截?cái)嗷蚪油ü艿篮驮O(shè)備介質，也可用于流體的調節與控制，球閥流體阻力小，結構簡單，體積小，重量輕，緊密 可靠，操作維修方便，不會引起閥門密封面的侵蝕，適用范圍廣。適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。

    主要零件材料

    Q41F三片式法蘭不銹鋼球閥主要零件材料
    零件名稱 材質
    不銹鋼 碳鋼
    螺栓 不銹鋼SS304 碳鋼
    彈簧墊圈 不銹鋼SS304 不銹鋼SS304
    螺母 不銹鋼SS304 碳鋼
    閥蓋 不銹鋼CF8/CF8M 碳鋼WCB
    閥體 不銹鋼CF8/CF8M 碳鋼WCB
    球體 不銹鋼CF8 不銹鋼CF8
    密封圈 聚四氟乙烯PTFE 聚四氟乙烯PTFE
    閥桿 不銹鋼SS316 不銹鋼SS304
    填料 聚四氟乙烯PTFE 聚四氟乙烯PTFE
    壓緊螺母 不銹鋼SS316 不銹鋼SS304
    彈簧墊圈 不銹鋼SS304 不銹鋼SS304
    螺母 不銹鋼SS304 不銹鋼SS304
    手柄 不銹鋼SS304 不銹鋼SS304

    主要尺寸連接尺寸

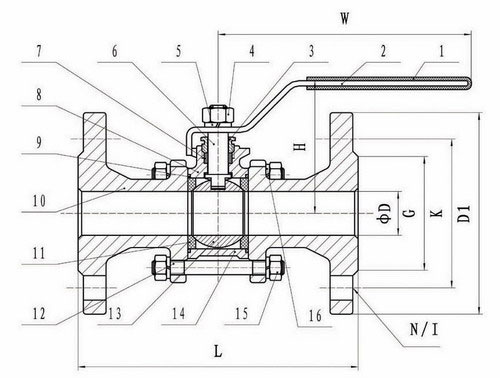

    Q41F三片式法蘭不銹鋼球閥主要尺寸連接尺寸圖

    Q41F三片式法蘭不銹鋼球閥主要尺寸連接尺寸
    SIZE 1/2" 3/4" 1" 1-1/4" 1-1/2" 2" 2-1/2" 3" 4"
    d 15 20 25 32 38 50 65 76 100
    L 130 150 160 180 200 230 290 310 350
    D 95 105 115 135 145 160 180 195 230
    D1 65 75 85 100 110 125 145 160 190
    D2 45 55 65 78 85 100 120 135 160
    b 14 16 16 18 18 20 22 24 24
    f 2 2 2 3 3 3 3 3 3
    H 75 95 90 110 130 140 170 180 250
    w 130 140 140 170 200 220 350 350 550
    n-do 4-14 4-14 4-14 4-18 4-18 8-18 8-18 8-18 8-22


    聲明：本文中所有文字、數據、圖片均只適用于參考，Q41F三片式法蘭不銹鋼球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
