球閥

QJ41M高溫球閥替代截止閥
QJ41M高溫球閥替代截止閥
產品型號：QJ41M
口徑(DN)：15~200(mm)
壓力(PN)：1.6~2.5Mpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品概述
    本公司設計QJ41M高溫球閥替代截止閥是密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐 油、耐腐蝕、使用壽命長等優點，工開牌高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、制 藥等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350℃



    主要性能參數

    QJ41M高溫球閥替代截止閥主要性能參數
    型號 公稱壓力
    (MPa)    		 強度試驗壓力
    (MPa)    		 密封試驗壓
    (MPa)    		 適用溫度
    (℃)    		 適用介質
    Q41M/F-16C 1.6 2.4 1.8 -28～+300 (M/F)

    導熱油、水、蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
    Q41M/F-16C 2.5 3.8 2.8 -28～+350 (PPN)



    主要零部件材料

    QJ41M高溫球閥替代截止閥主要零部件材料
    序號 零部件名稱 材料
    1 閥體 球墨鑄鐵、碳素鋼、鑄不銹鋼
    2 密封圈 (M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
    3 球 不銹鋼
    4 填料 聚四氟乙烯
    5 填料壓蓋 QT450－10球墨鑄鐵
    6 閥桿 碳素鋼、鉻不銹鋼
    7 手柄 碳鋼



    主要連接尺寸

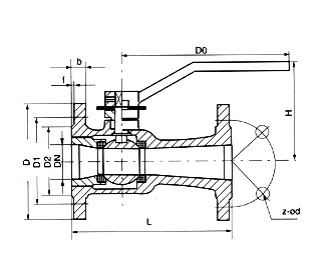

    QJ41M高溫球閥替代截止閥主要連接尺寸圖

    QJ41M高溫球閥替代截止閥主要連接尺寸
    型號 公稱通徑 尺寸mm
    L D D1 D2 b-d Z-Φd H D0
    Q41M/F-16C 15 130 95 65 45 14-2 4-14 105 150
    20 150 105 75 55 16-2 4-14 110 150
    25 160 115 85 65 16-2 4-14 120 160
    32 180 135 100 78 16-2 4-18 145 160
    40 200 145 110 85 16-3 4-18 155 250
    50 230 160 125 100 18-3 4-18 175 300
    65 290 180 145 120 18-3 4-18 195 300
    80 310 195 160 135 20-3 8-18 225 320
    100 350 215 180 155 20-3 8-18 255 320
    125 400 245 210 185 20-3 8-18 285 400
    150 480 280 240 210 24-3 8-23 295 400
    200 600 335 295 265 30-3 12-23 330 450
    Q41M/F-25C 40 200 145 110 85 18-3 4-18 155 250
    50 230 160 125 100 20-3 4-18 175 300
    65 290 180 145 120 22-3 8-18 195 300
    80 310 195 160 135 22-3 8-18 225 320
    100 350 230 190 160 24-3 8-23 255 320
    125 400 270 220 188 28-3 8-25 285 400
    150 480 300 250 218 30-3 8-25 295 400
    200 600 360 310 278 34-3 12-25 330 450

    聲明：本文中所有文字、數據、圖片均只適用于參考，QJ41M高溫球閥替代截止閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
