球閥

VQ347Y蝸輪法蘭式V型球閥
VQ347Y蝸輪法蘭式V型球閥
產品型號：VQ347Y
口徑(DN)：DN15-DN500(mm)
壓力(PN)：1.0-6.4MpaMpa
產品價格： 電議
在線咨詢
  • 產品詳情
    產品概述

    VQ347Y蝸輪法蘭式V型球閥是一種芯閥座采用金屬，或金屬對聚四氟乙烯密封配合的旋轉球閥，它將球閥和蝶閥的控制特性結合成一體，既可用作控制調節閥，又可作關斷切斷閥。手動V型球閥其主要特點是：
    （1）不帶任何管接頭的整體式閥體，因此不受管道或螺栓應力影響，并且由于閥體無任何管接頭，故耐壓殼體不會受壓力“突變”的影響；
    （1）具有一個V型閥體，即使在小流量或高粘度介質的情況下，也可在整個量程范圍內，保證控制的準確性；
    （3）防漏耐用的閥座在其外徑處襯有帶不銹鋼內芯PTFE杯形或是O型密封圈，閥座用截面較大的鎢鈷硬質合金制成，通過一個合金的波紋彈簧進一步增強了閥座的結構；
    （4）當法蘭V型球閥關閉時，V型缺口與閥座之間產生楔形剪切作用，并既具有自潔功能又可防止球芯卡死，手動V型球閥特別適用于管線結垢凍結或含有纖維和顆粒固體場合。


    主要性能規范
    VQ347Y蝸輪法蘭式V型球閥主要性能規范
    公稱壓力 PN(MPa) 試驗壓力 適用介質 適用溫度
    殼體試驗 密封試驗
    1.6 2.4 1.76 水、油、氣及高粘度、含纖維、固體顆粒等介質 -28℃～550℃
    2.4 3.75 2.75
    4.0 6.0 4.4
    應用規范 連接法蘭 JB79-59 GB20592-97 AMSI B16.5
    檢驗和試驗 JB/T 9092-99 、API 598


    主要零件材料
    VQ347Y蝸輪法蘭式V型球閥主要零件材料
    零件名稱 閥門材質
    閥體、閥蓋 WCB CF8
    密封圈 2Cr13+氮化 304+氮化
    球體 2Cr13+硬格 304+硬格
    閥座、閥桿 2Cr13 304
    墊片 柔性石墨+不銹鋼 柔性石墨+不銹鋼
    雙頭螺栓 35CrMoA 1Cr18Ni9Ti


    主要外形連接尺寸

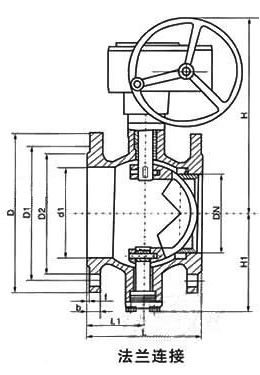

    VQ347Y蝸輪法蘭式V型球閥外形尺寸圖

    VQ347Y蝸輪法蘭式V型球閥主要外形連接尺寸(mm)
    公稱壓力
    或壓力級    		 公稱通徑 尺寸(mm)
    (mm) (in) L L1 d d1 H1 H
    PN1.6MPa 25 - - - 64 38 57 200
    40 - - - 82 49 63 205
    50 - 124 62 100 60 92 225
    65 - 145 72.5 120 75 100 235
    80 - 165 82.5 131 89 108 260
    100 - 194 97 158 113 117 270
    125 - 210 105 180 140 140 320
    150 - 229 114.5 216 164 177 340
    200 - 243 121.5 268 205 200 390
    250 - 297 148.5 326 259 252 420
    300 - 338 169 - 300 270 510
    PN2.5MPa 25 - - - 64 38 57 200
    40 - - - 82 49 63 205
    50 - 124 62 100 60 92 225
    65 - 145 72.5 120 75 100 235
    80 - 165 82.5 131 89 108 260
    100 - 194 97 158 113 117 270
    125 - 210 105 180 140 140 320
    150 - 229 114.5 216 164 177 340
    200 - 243 121.5 268 205 200 390
    250 - 297 148.5 326 259 252 420
    300 - 338 169 - 300 270 510
    CLASS150 25 - - - 64 38 57 200
    40 11/2 - - 82 49 63 205
    50 2 124 62 100 60 92 225
    65 21/2 145 72.5 120 75 100 235
    80 3 165 82.5 131 89 108 260
    100 4 194 97 158 113 117 270
    125 5 210 105 180 140 140 320
    150 6 229 114.5 216 164 177 340
    200 8 243 121.5 268 205 200 390
    250 10 297 148.5 326 259 252 420
    300 12 338 169 - 300 270 510

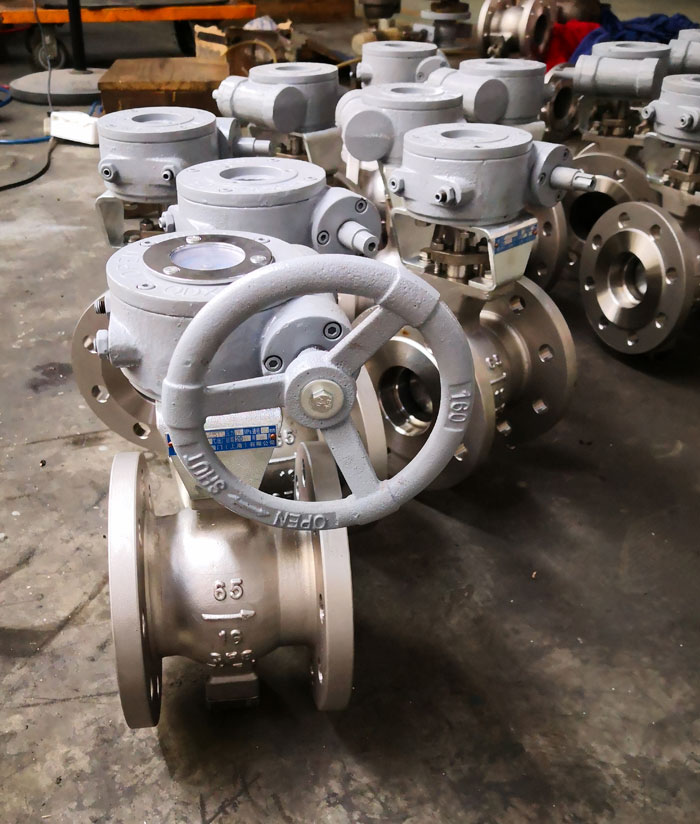

    VQ347Y蝸輪法蘭式V型球閥車間圖

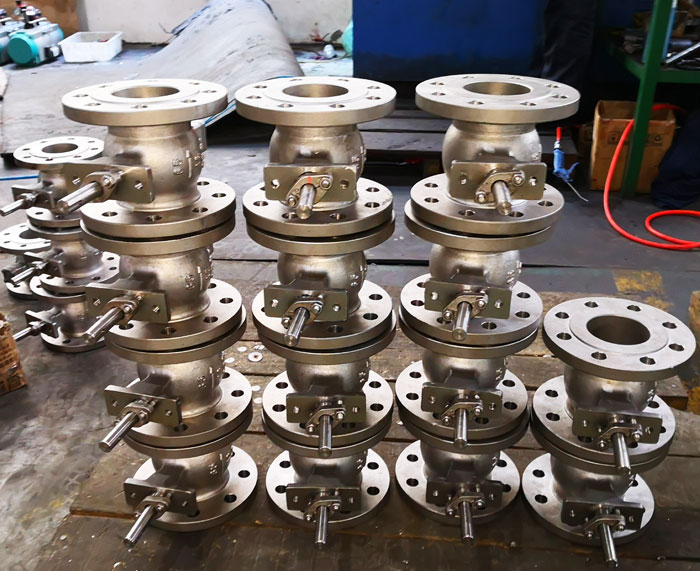

    VQ347Y蝸輪法蘭式V型球閥車間實物圖


    聲明：本文中所有文字、數據、圖片均只適用于參考，VQ347Y蝸輪法蘭式V型球閥性能參數、結構尺寸參數、價格等詳情，請聯系我們，電話：021-80392609。
