球閥

手動信號螺紋球閥，三片式內螺紋絲扣手動球閥，XQ11F-16P手動信號反饋球閥

產品型號：XQ11F-16P
口徑(DN)：DN10-DN100(mm)
壓力(PN)：0.6Mpa-6.4MpaMpa
產品價格：電議

產品詳情

品牌 :	GH/工恒	型號 :	XQ11F-16P
材質 :	碳鋼	連接形式 :	螺紋
結構形式 :	浮動球球閥	公稱通徑 :	50-200
適用介質 :	水	壓力環境 :	常壓
工作溫度 :	常溫	標準 :	國標
流動方向 :	單向	驅動方式 :	手動
零部件及配件 :	執行器

產品詳情
Product details

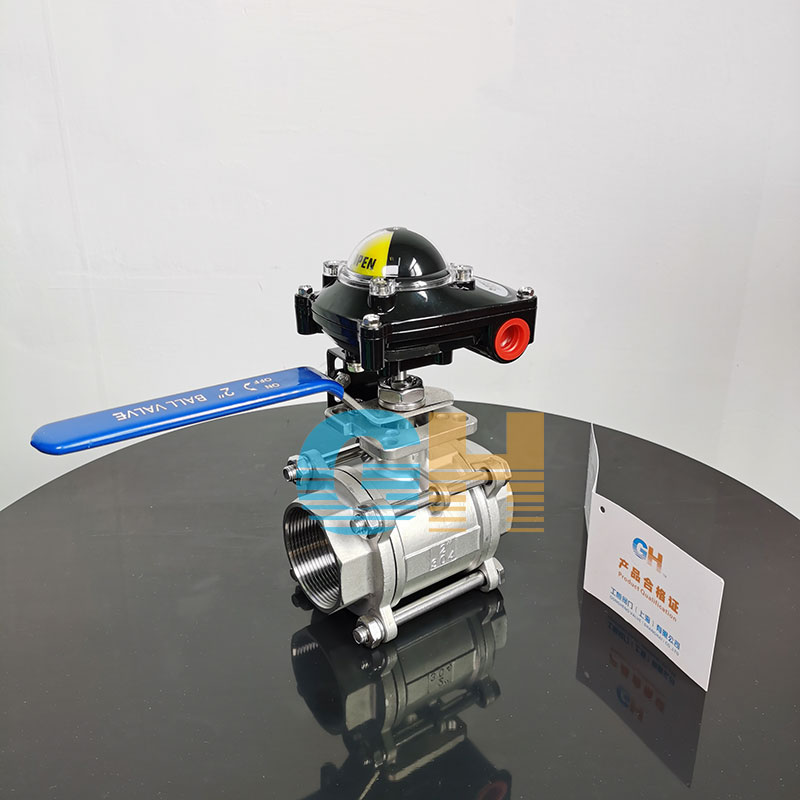

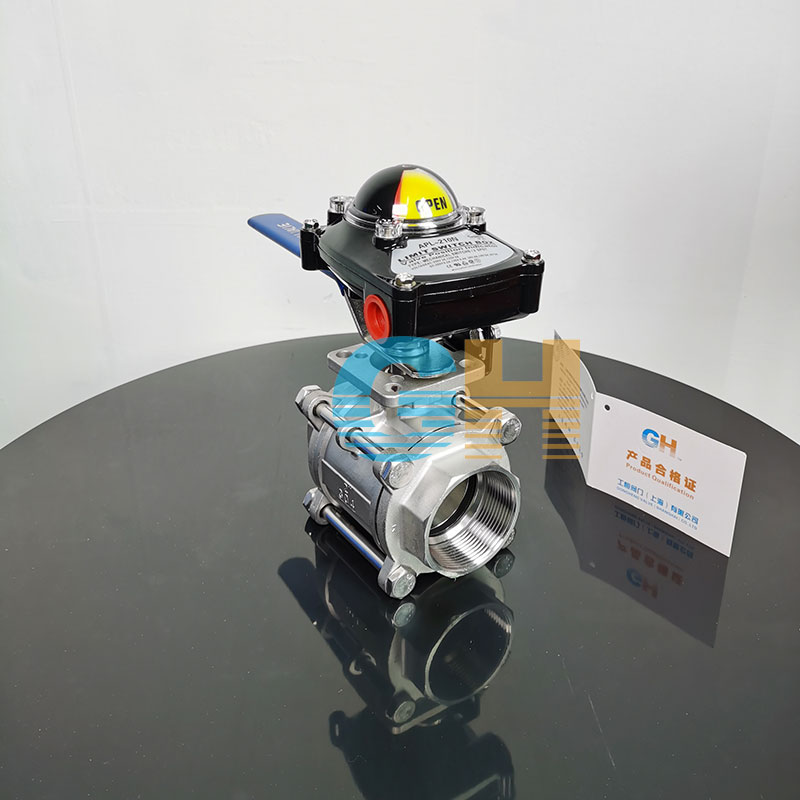

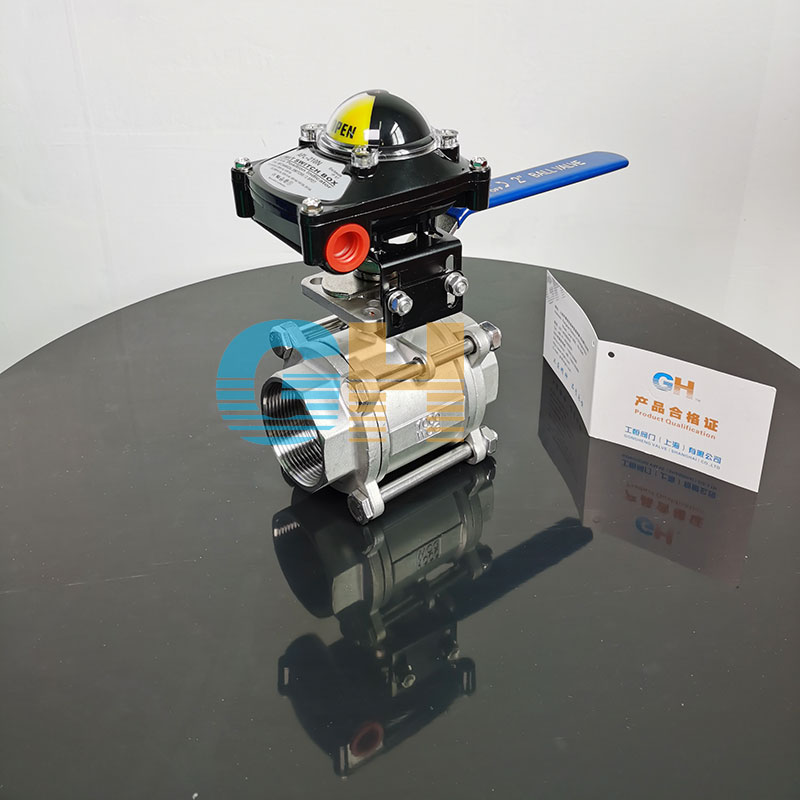

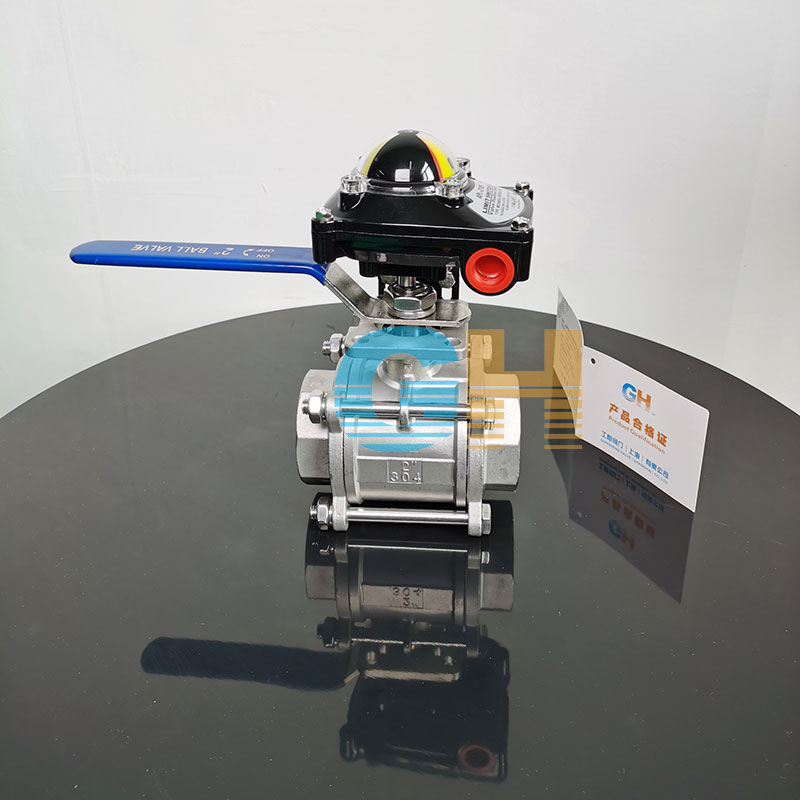

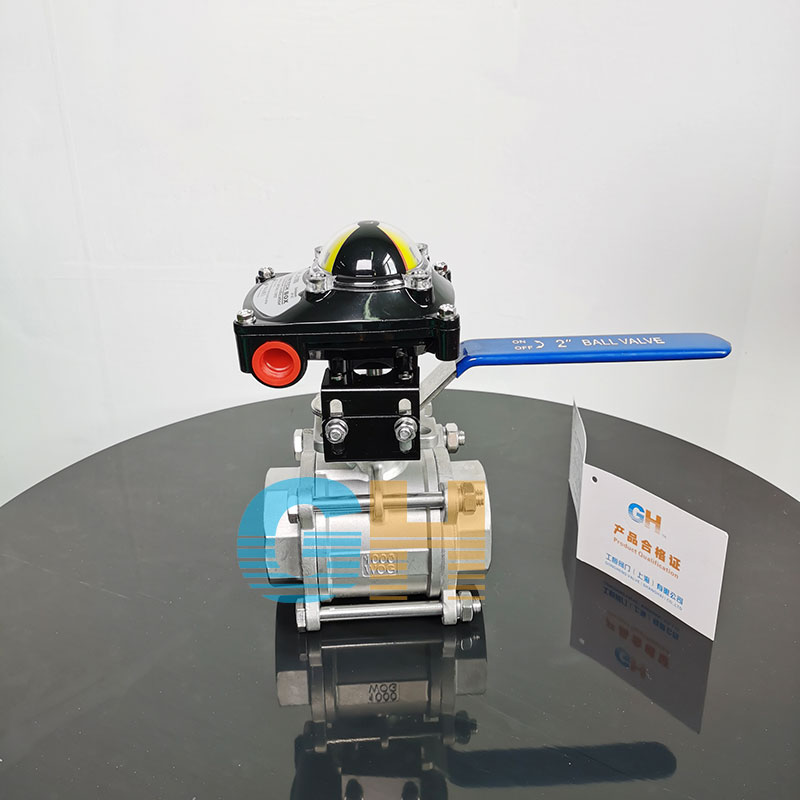

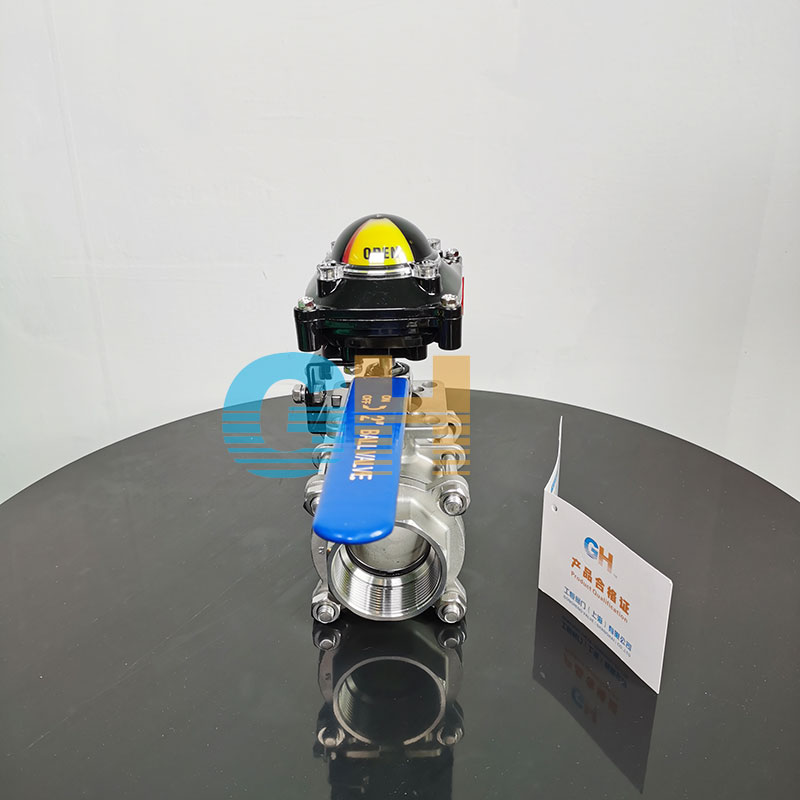

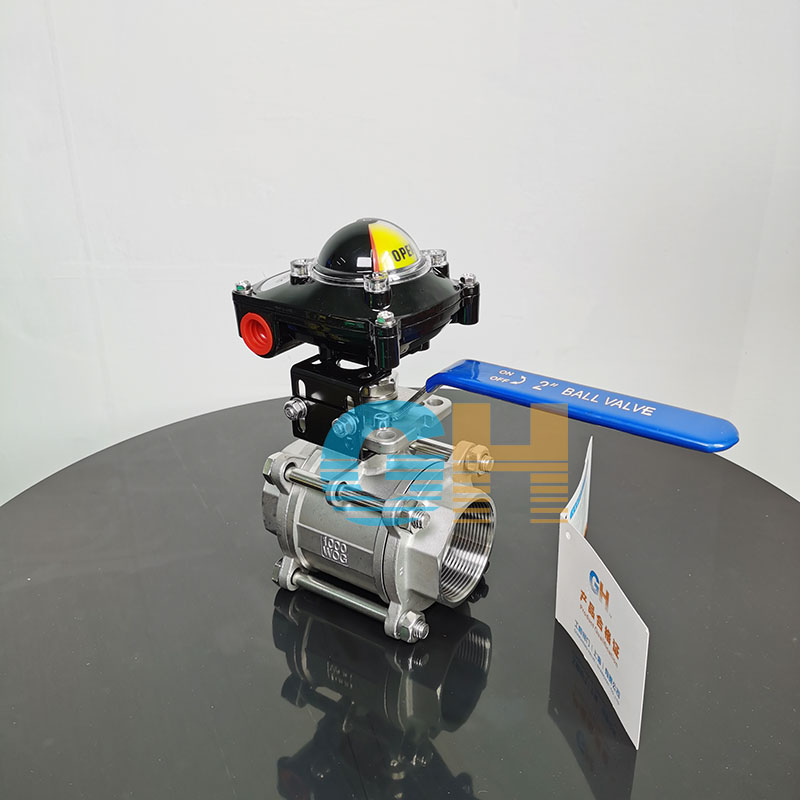

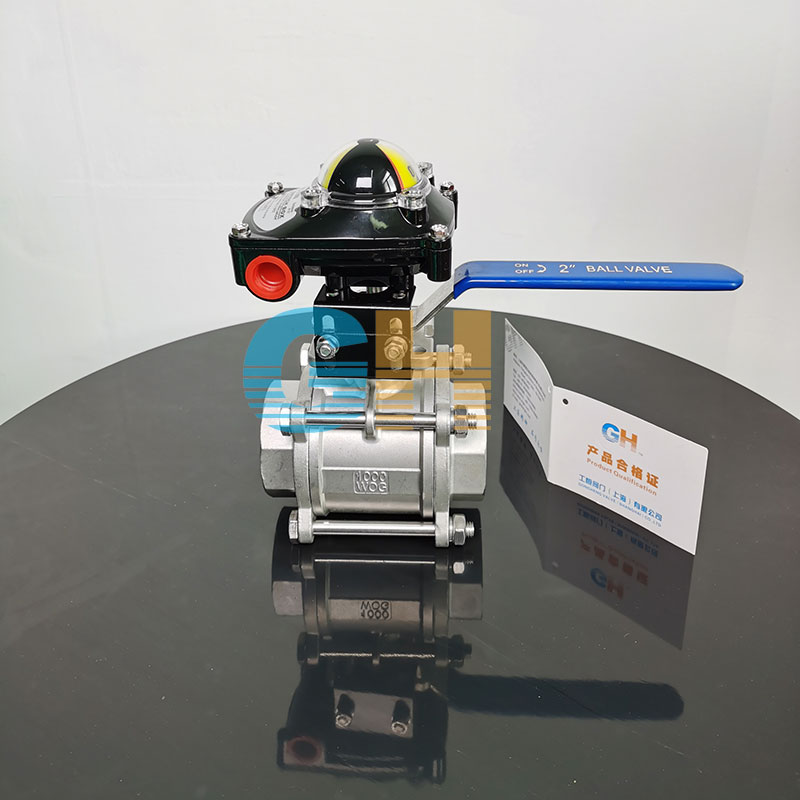

手動信號反饋球閥

參數

名稱:
型號: XQ11F-16P
公稱通徑: DN15 DN100mm ;
公稱壓力: PN1.6 PN2.5Mpa;
適用溫度: -20℃ 150℃;
閥體材質:鑄鋼、不銹鋼;
適用介質: 水、油品、氣體類; 其他名稱：信號反饋球閥信號反饋內螺紋球閥信號反饋法蘭球閥信號反饋手動球閥信號反饋氣動球閥信號反饋電動球閥

概述

XQ11F-16P由不銹鋼螺紋球閥與ALS/APL系列信號反饋器(限位開關箱)組成，在開啟或關閉位置以開關量時將信號信號輸出，被程控器接受或計算機尋訪采樣，確認后執行下一程序。

工作原理

ALS系列閥門限位開關箱檢測的閥位轉角位移，通過軸連接件或反饋桿使傳動產生旋轉，讓凸輪觸動微型開關，從而使開關組件的觸點閉合或斷開，通過接線端子向外部傳送開關量信號，并通過指票器就是顯示。

限位開關特點

質量可靠：在ISO9001質量保證體系下組織生產，使產品性能穩定、質量可靠。
外型美觀：精密壓鑄鋁合金殼體，粉末涂層，外型美觀，有很強的機械強度和防腐能力。
現場指示：控制閥開關位置通過指示器現場就地指示。
安裝便：支架連接孔設計合理，安裝方便。
調整簡單：快速置位凸輪，通過花鍵軸和彈簧安裝，可不用工具360°調整至工作位置。
